瑞士RAYTEC三维精密激光准直仪|机床导轨直线度|平行度|垂直度检测仪
发布时间：2012/7/6 11:25:41 修改时间：2016/10/31 14:42:28 浏览次数：2046

产品优势：

·可以快速建立测量坐标系统，光路遮挡后可随时恢复测量，不影响数据接收;

·测量分辨率高达0.1或0.5μm，可同时捕捉到X和Y两个方向的偏移量，有利于得到全面的直线度特性；

·可以测量较长的工件,适合于大型机床和设备的制造检验和校准,也可作为设备安装调试时精密定位工具;.

·重量轻，体积小，便于携带。也可安装固定在设备上使用;

·通过蓝牙无线接收数据更便捷;

·图形化软件界面，操作简单易学，容易掌握。

由于光电准直系统的高精度、稳定性，在机械工业，自动化及机械和建筑工程领域得到广泛应用。RAYTEC GEPARD?激光准直仪是一款通用的高精度测量及校准系统，它能够简捷快速地完成测量任务，并实时显示测量值，同时进行被测工件的校准、微调或在线测量。测量结果直接传输到软件中，并可打印出结果。

可轻松完成直线度、平行度、垂直度、定位、校准、同心度、同轴度、主轴旋转中心径向跳动的测量.

新型3D 型号更增加了定位点距离的测量功能，达到快速准确便捷的几何形状误差测量。

RAYTEC GEPARD bt?激光准直仪由发射器和接收器组成。

GEPARDbt?发射器是一款高稳定性的半导体激光器，在可视范围内无误差工作，尤其是软件中的微调和安装模块可确保工件方便快捷地调整，内置二维高灵敏度的激光探测器PSD（即GEPARDbt?接收器）。

当触及PSD的激光信号显示出工件精确的几何位置的同时，便得出XY轴的mm值，通过沿着激光导轨移动GEPARDbt?接收器，工件的直线度（X值/直线）和平面度（Y值/垂直）便会在测量任务中同时完成。

GEPARDbt?发射装置是一款高精度激光发射器，使用高稳定性，光纤耦合半导体的可见激光，内置精密校准装置，确保快速精确发射激光束。

GEPARDbt?接收器中的光电感应传感器非常精确地（分辨率达1ppm）探测激光束,数字信号处理器可以避免各种的环境干扰，完美处理测量数据。

来自传感器的数据可通过蓝牙无线技术被传输到计算机上，确保传输数据的安全性和使用方便。提供标准无线连接方式的同时，还可选择光纤电缆连接。

可实现远程控制，手持操作装置可以直接远程控制测量过程和软件应用。

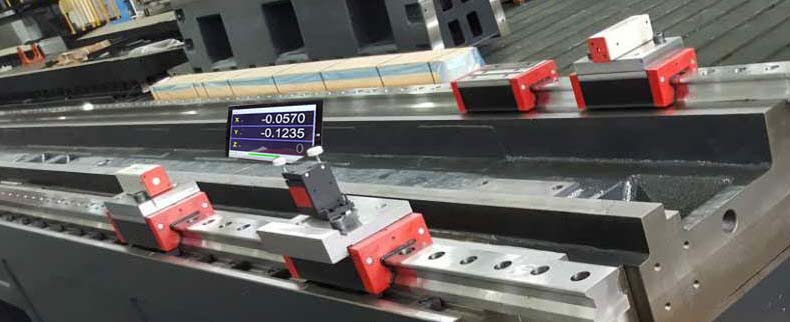

测量示意：

应用范围：

·用于直线度测量及导轨、机床调整

·钢构框架校准

·测量和调整铁轨、导轨、辊轴、地面波等的平行度

·测量和校准轴承座、钻孔

·测量垂直度和各种调整

·工件、机械定位

·监测工件变形、挠度、位移

·为提高测量精度进行环境分析

软件应用：

测量数据记录和评估软件GEPARDbt?系统在WINDOWS操作系统下运行，可进行快速和高质量的测量工件：

·直线度、平行度、垂直度、位置校准（工件定位）；

·发射器和接收器之间的直线度误差可通过软件自动修正，使用?Adaptive measuring method“模式可提高测量精度；

·在记录测量值期间，数据以图释和数字方式显示在电脑显示屏上，大尺寸数字和图形利于远距离读取；

·测量工作完成后，另有其它功能可用，比如自由选择参考点（plumb-line method）模式，按照ISO1101以线性回归为基础的测量值表示，全面统计计算；

·作为标准设置，测量系列和设置参数都可作为测量报告打印出来，并保存在最新的工作进程中；

·测量数据是以ASCII码格式存档，可使用常规的表单或数据软件进行处理。

技术参数：

项目/规格	GEPARD S4_K(cubic_立方型)		GEPARD S4_{R(cylindrical}_圆柱_型)
发射器	≤1mW		≤1mW
激光功率	2		2
激光波长	约650nm		约650nm
激光光束波形	圆形		圆形
激光束φin 20 m	约6mm		约6mm
电源	镍氢充电电池，1.5V		镍氢充电电池，1.5V
体积LXWXH	141X50X50mm		?50mm,L:70mm
重量	650g（含电池）		500g（含电池）
微调	√		-
光学机械中心校正	-		√
接收器	GEPARD5 E4_K	GEPARD15 E4_K	GEPARD5 E4_R
测量距离L（Z）	0-15m	0-30m	0-15m
测量范围R（X/Y）	5X5mm	15X15mm	5X5mm
分辨率	0.1μm	0.5μm	0.1μm
线性1)2)(1m内)(mm) (R为测量范围)	R(mm)×0.4‰	R(mm)×0.5‰	R(mm)×0.4‰
线性1)2)(1m以上)(mm) (R为测量范围,L为测量距离)	R(mm)×0.4‰+0.001×L(m)	R(mm)×0.5‰+0.001×L(m)	R(mm)×0.4‰+0.001×L(m)
重复性1)2)	±0.25μm	±0.5μm	±0.25μm
电源	镍氢电池，1.5V	镍氢电池，1.5V	镍氢电池，1.5V
无线数据传据距离	100m	100m	100m
体积LXWXH	141X50X50mm	141X50X50mm	?50mm,L:100mm
重量	570g（含电池）		500g（含电池）
光学机械中心校正	-	-	√
温度范围	10-45℃
数据处理
软件功能	WIN-GEPARD测量软件可进行直线度、校准、定位、平面度、角度；平行度和垂直度、距离(选配功能)、同心同轴度(cylindrical)等测量及数据处理
可选附件
五角棱镜	最大角度误差4秒，实现平行度、垂直度测量功能
距离测量附件组	实现三维测量功能
三脚支架	放置接收器
备注：
1）在20℃条件下
2）在80%测量范围内
