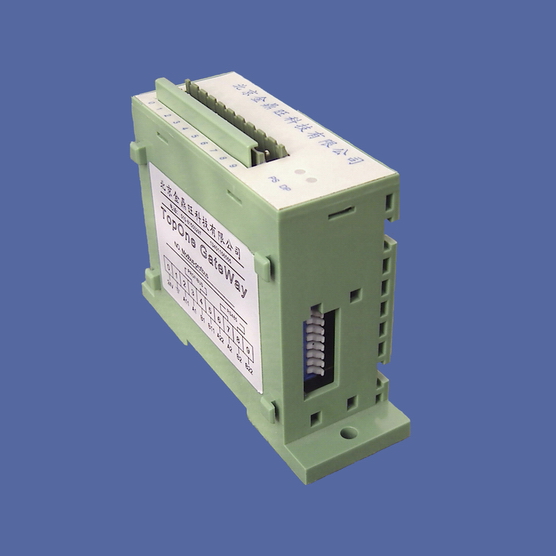

北京金鼎旺 RS485转PROFIBUS   DP 协议转换模块

一、产品概述：
DP200-DP/RS485协议转换模块是将RS485协议转换为PROFIBUS-DP协议的转换器，将具有RS485及MODBUS等专用通信协议的接口设备连接到PROFIBUS总线上，使设备成为PROFIBUS总线上的一个从站。

        应用领域具有:485专用通信协议的接口设备，如电量表、软启、电机保护器、变频器等。

●使用简单用户可以在短时间内自主编程实现连接通信。
●通信透明PROFIBUS主站与设备之间通信报文透明传输。
●通用性强用户根据RS485接口设备的通信协议在主站上自主编程即可实现通信。

二、主要功能及性能指标：
●该485转换模块不改变原有设备协议，可以一带多地，方便、快捷的将485通讯口的设备连接到PROFIBUS总线上，如电量表、软启、电机保护器、变频器等。
●具有标准PROFIBUS-DP驱动接口波特率自适应，波特率为：9.6Kbps、19.2Kbps、93.75Kbps、187.5Kbps、500Kbps、1.5Mbps、3Mbps、6Mbps。
●PROFIBUS 输入/输出长度PROFIBUS 输入/输出长度可自由设定，标准型最大输入/输出:16字节输出、16字节输入。根据客户需要，可将最大输入/输出加长为：112字节输出、112字节输入。
●具有标准RS-485接口半双工，字符格式：7位/8位可选、校验位(偶、奇、无)可选。波特率:1.2Kbps、2.4Kbps、4.8Kbps、9.6Kbps、19.2Kbps可选。
●RS485通信报文长度最大报文长度：发送120字节，接收120字节。
●供电24Vdc±5％，60mA。

●工作环境温度-20-70℃、相对 湿度≤95%(40℃)
●外形尺寸（宽）80mm×（高）85mm×25mm（厚）
●重量   150克    ●安装35mm标准导轨。
三、应用领域
具有RS485及MODBUS等专用通信协议的接口设备，如电量表、软启、电机保护器、变频器等。
