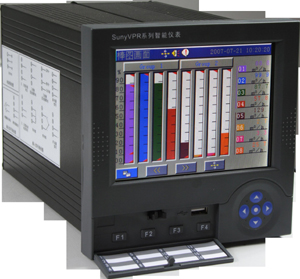

SunyVPR302-SG增强型综合仪表是以先进的32位CPU为核心、辅以大规模集成电路和图形液晶显示器的新型智能化记录仪表。具有以下特点：
SunyVPR302-SG仪表画面信息丰富，操作简单，界面友好，具有以下特点：
¾ 全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可；
¾ 采用32M大容量的FLASH闪存芯片存储历史数据，掉电不丢失数据；
¾ 标准串行通讯接口： RS-232 和RS-485；
¾ 支持Modbus RTU 协议；
¾ 剪贴板的复制和粘贴功能方便用户的参数设置；
¾ 可以组态工程位号、工程单位；
¾ 4 组曲线显示组合，自由曲线搭配，自定义曲线颜色；
¾ 内置GB2312 二级汉字字库，包含6500 个汉字；
¾ 支持汉字拼音输入，数字、英文、特殊符号、上下标等选择输入，解决了特殊单位及汉字位号的输入问题。汉字位号、单位自定义组合输入；
¾ 配备标准USB 接口，支持USB1.1、2.0 优盘，支持FAT16/FAT32 文件系统，历史数据转存快捷方便；
¾ 支持外接微型打印机，满足用户现场打印的需求；

第二章 技术指标
2.1通道数
最多16通道
2.2输入
Ⅱ型标准信号：0～5V 、0～10mA
Ⅲ型标准信号：1～5V 、4～20mA（可配电）
电压小信号：0～20mV、0～100mV
热电阻：Pt100、Cu50
热电偶：B、E、J、K、S、T
电阻信号：0～400Ω
频率：PI（0～30kHz，高电平：8.5～30V，低电平：0～4.5V）（订货时要说明）
隔离阻抗：20MΩ @ 500V
2.3输出
电流：4～20mA，负载能力750Ω（最大）
通讯：采用六芯水晶头通讯接口，RS232/485协议，波特率：57600
USB接口：支持多种优盘
报警：最多6个继电器接点，触点负载（阻性）0.5A 125VAC / 1A 30VDC
2.4精度
实时显示：±0.2% F.S.；
曲线显示：±0.5% F.S.；
追忆精度：±0.2% F.S.；
共模抑制比：>120dB；
串模抑制比：>50dB；
注：热电偶应去掉冷端误差
2.5记录间隔
1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒。
2.6记录容量
64/128/192/248MB（FLASH容量可选择）
2.7记录时间
各通道记录时间的长短与FLASH存储器容量、输入点数及该通道的记录间隔有关，计算公式如下：
SunyVPR302-SG 增强型综合仪表
36002416)(10241024)(记录天数××××××=通道数秒记录间隔容量MBFLASH（天）
例1：现有一台增强型综合仪表，只配置了1个通道，该通道设置记录间隔为60秒（据2.5节选择），仪表的Flash容量为128MB,根据这些条件和上面的公式可计算出通道的记录时间： )(5825360024161)(6010241024)(128记录天数天秒=××××××=MB
例2：现有一台增强型综合仪表，配置了16个通道，1～8通道设置记录间隔为24秒，9～16通道记录间隔为1秒（据2.5节选择），仪表的Flash容量为64MB,根据这些条件和上面的公式可计算出通道的记录时间： 64()1024102424()1~8 72.8()1616243600MB×××==×××秒通道：记录天数 天
64()102410241()9~16 3()1616243600MB×××==×××秒通道：记录天数 天
注 意
代入数值的单位要与公式中一致。
2.8屏幕
5.6英寸TFT真彩图形液晶显示屏，高亮度，CCFL背光、画面清晰
2.9供电
新型开关电源，85~265VAC，45~65HZ
2.10尺寸
外型尺寸：150mm×150mm×220mm
开孔尺寸：138mm×138mm 10+10+
2.11净重
≤2.5Kg
2.12保存条件
温度：-20～60℃，避免日光直晒
湿度：<85%RH（无凝结）
2.13工作条件
温度：0～45℃
湿度：10%～85%RH（无凝结）
