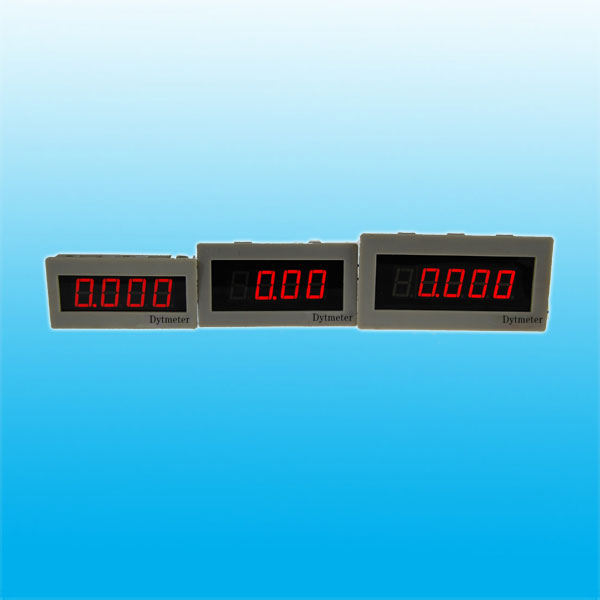

输入输出信号隔离数字面板表 DM3A-DV20 DM3A-DV200 DM3A-DV2
发布时间：2015/3/14 17:26:57 修改时间：2012/5/3 15:33:29 浏览次数：1207

特点:FEATUES 通用性表壳,体积小巧 Current watchcase,delication 测量准确、性能可靠 Precise measuring,reliable performance 具有小数点设定功能 With decimal point setting function 一、型号及含义 ORDERING CODE 量程代号或量程 range code or range 测量参数 DA：直流电流 DV：直流电压 FR：频率、转速、计数外型尺寸 A：36H*72W B：42H*79W C：48H*96W D：特殊尺寸显示位数电流、电压表 3：三位半（3 1/2） 4：四位半（4 1/2）频率计数转速表 4：四位（4Digit） 5：五位（5Digit） DM系列数字面板表 Digital Panel Meter 选型示例：DM3B-DV200，直流电压面板表，外形尺寸 42H*79W，量程输入0-200V。二、型号及技术参数 MODEL AND SPECIFICATION [1]直流数字电压表 DC DIGITAL VOLTMETER 型号 Model 量程 Range 分辨力 Resolution 输入电阻 Input Impedance 精度 Measuring accuracy 最大允许输入 Input protection DM3□-DV0.2 199.9mV 100uV 10MΩ ±0.3%F.S±2Digit 10V DM3□-DV2 1.999V 1mV 10MΩ ±0.3%F.S±2Digit 100V DM3□-DV20 19.99V 10mV 10MΩ ±0.3%F.S±2Digit 250V DM3□-DV200 199.9V 100mV 10MΩ ±0.3%F.S±2Digit 500V DM4C-DV2 1.9999V 100uV 10MΩ ±0.1%F.S±2Digit 100V DM4C-DV20 19.999V 1mV 10MΩ ±0.1%F.S±2Digit 250V DM4C-DV200 199.99V 10mV 5MΩ ±0.1%F.S±2Digit 500V [2]直流数字电流表 DC DIGITAL AMMETER 型号 Model 量程 Range 分辨力 Resolution 输入电阻 Input Impedance 精度 Measuring accuracy 最大允许输入 Input protection DM3□-DA0.0002 199.9uA 100nA 1KΩ ±0.3%F.S±2Digit 10mA DM3□-DA0.002 1.999mA 1uA 100Ω ±0.3%F.S±2Digit 50mA DM3□-DA0.02 19.99mA 10uA 10Ω ±0.3%F.S±2Digit 150mA DM3□-DA0.2 199.9mA 100uA 1Ω ±0.3%F.S±2Digit 500mA DM3□-DA2 1.999A 1mA 0.1Ω ±0.5%F.S±2Digit 3A [3]电压、电流表技术参数 DC DIGITAL AMMETER,VOLTMETER SPECIFICATION 最大显示 Max.display 1999(3 1/2);19999(4 1/2) 输入方式 Input mode 单端输入 Single ended input 测量方式 Measuring mode 双积分 A/D 转换 Dual slope A/D conversion 测量速度 Sampling rate 约2.5次/秒 Abt.2.5/sec 溢出显示 Overflow indication "-1"or"1"(3 1/2);"0000" or "-0000"(4 1/2) 闪动 LED flash 极性显示 Polarity display 只显示"-" Only "-" display 显示 Display 红色 LED Red LED 电源 Power supply DC 5V ±10% <=70mA(3 1/2);DC 5V ±0.2V <=80mA(4 1/2) 工作环境 Operating temperature and humidity 0~50度 <85%RH [4]频率、转速 FREQUENCY,TACHOMETER,COUNTER DIGITAL PANEL METER 型号 Model 测频范围 Frequency 测量转速范围 Rotary speed range 计数范围 Counter range 量程转换 Range conversion DM4A-FR1 1-9999Hz 60-9999Rpm 0-9999 自动 Auto DM4B-FR1 1-9999Hz 60-9999Rpm 0-9999 自动 Auto DM5C-FR1 1-19999Hz 60-99999Rpm 0-99999 自动 Auto （2）功能选择FUNCTION SELECT 插入位置 Position 说明：改变功能后，请复位或重新开关仪表电源一次（3）技术参数 SPECIFICATION 项目 Item 参数 Parameter 显示 Display 红色 LED Red LED 输入电阻 Input Impedance 10K 输入信号 Input Signal 高电平3-25V；低电平0-2V的开关量信号输入波形 Input Waves 方波信号 Square Wave 极限输入电压 Input Protection 30V 频率精度 Frequency Accuracy 0.05%±1Digit (DM4A-FR1;DM4B-FR1) ; 0.05%±10Digit(DM5C-FR1) 最大输入频率 Max.Input Frequency 20KHz 计数速度 Counting Speed <30CPS 频率采样时间 Sampling Rate <=1Sec 小数点 Decimal Point 根据量程自动改变Auto change with the setting of range 溢出显示 Overflow Indication "-" or "-" 电源 Power Suqqly DC +5V ±10% <=90mA 工作环境 Operating Temperature And Humidity 0-50度 <85%RH 三、端子连接 TERMINAL CONNECTION 四、外形及表盘加工尺寸 FIGURE AND DIMENSIONS 五、注意 CAUTIONS 1.若输入信号伴随高频干扰，应在线里用高频过滤器。 If the input signal is supwrimpsed with high-frequency noise,use low-passed filter isolate the supply 2.当电压与电流表共用一个电源极易造成数字表损坏，各表头应隔离供电。 When Voltmeter and Ammeter share power ground,it is easy to result meter damaged,Every meter should isolate the supply power 3.存放温度：-10度+70度，长期保存应避免直射光线。每三个月通电一次，通电时间不少于4小时。
