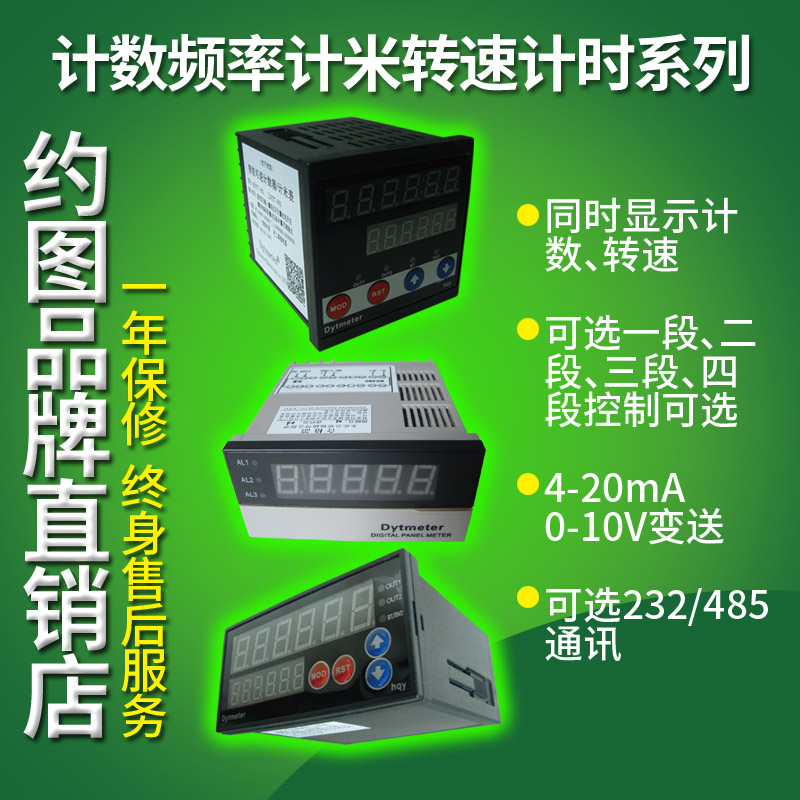

计数器外形多种：

外形：高72mm*宽72mm*深80mm   开孔68mm*68mm

外形：高48mm*宽96mm*深80mm   开孔45mm*92mm

外形：高48mm*宽48mm*深80mm   开孔45mm*45mm

外形：高96mm*宽96mm*深80mm   开孔92mm*92mm

外形：高80mm*宽160mm*深70mm  开孔152mm*75mm

配套编码器：

常规出货脉冲数：360P、400P、600P

指定另外加价脉冲数：100P、200P、300P、500P、1000P、2000P、3000P、5000P、5600P

编码器外型尺寸：外径φ38mm；轴φ6×13mm；

轴外平台为：高5mm，φ20mm；

固定孔为：M3螺丝，3个安装孔在30的圆上，另3个安装孔在28圆上；侧出线。

·脉冲数范围：100P/R-6000P/R
·供电电源：DC5 - 12V、DC5 - 24V、DC10 - 30V

·常规输出相数：两相A相、B相

指定另外加价输出：三相A相、B相、Z相
·输出形式：NPN集电极开路输出，电压输出，线性驱动输出
·最高响应频率：100KHz
·允许最高转速：6000rpm
·轴荷重：径向50N/轴向30N
·保护构造：IP64（防滴，防油）

使用环境温度：-10~70

输出：输出电路为NPN集电极开路输出型：A、B两路脉冲；

接线：Vcc正电源，0V地，A相，B相，屏蔽线。

  亲！根据所选功能、精度不同则操作说明书不同，具体说明书请联系客服发送电子版本。
