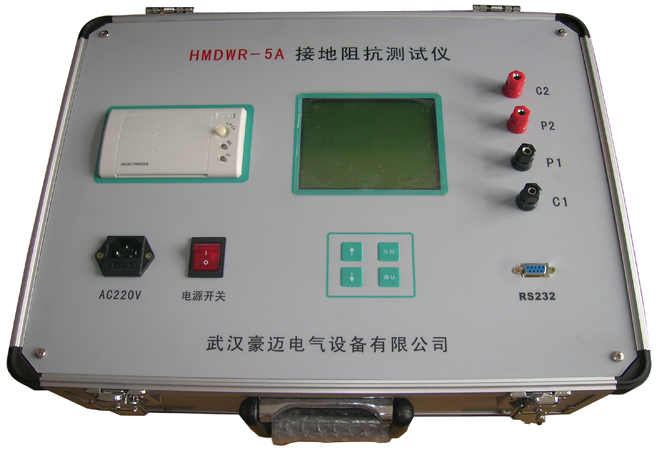

HMDWR系列大型地网接地电阻测试仪

主要用途：测试大型地网的接地电阻。

一、性能特点

1、测量的工频等效性好。测试电流波形为正弦波，频率与工频之差仅为5Hz，使用45Hz和55Hz两种频率进行测量。

2、抗地电压干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。20V工频干扰电压带来的误差仅为0.002Ω。

3、精度高。可用来测量接地阻抗很小的大型地网。

4、功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗，还可测量出电阻分量和电抗分量。

5、可测量现场干扰，方便用户估计测量误差。

6、具备断线报警功能，避免了错误测量。

7、操作简单。全中文菜单式操作，直接显示出测量结果。

8、可保存50组测量数据，且自带微型打印机可现场打印测量结果。

9、布线劳动量小，无需大电流线。

10、本仪器体积小、重量轻，方便携带。

二、技术指标

1、阻抗测量范围：0～200Ω

2、分辨率：0.001Ω

3、测量误差：±（读数×1％+0.002Ω）

4、抗地电压干扰能力：20V工频干扰电压带来的误差不大于0.002Ω（测试电流不小于2A时）

5、测试电流波形：正弦波

6、测试电流频率：45Hz、55Hz双频

7、最大输出电流：0.4A,1A,3A,5A

8、最大输出电压：100V

9、测量线要求： 电流线铜芯截面积≥1.0mm²

电压线铜芯截面积≥0.2mm²

10、供电电源：AC220V±10％，50Hz

11、使用环境：温度：-10℃～40℃；相对湿度：<90%

12、外形尺寸：440×350×310

13、仪器重量：9.0kg
