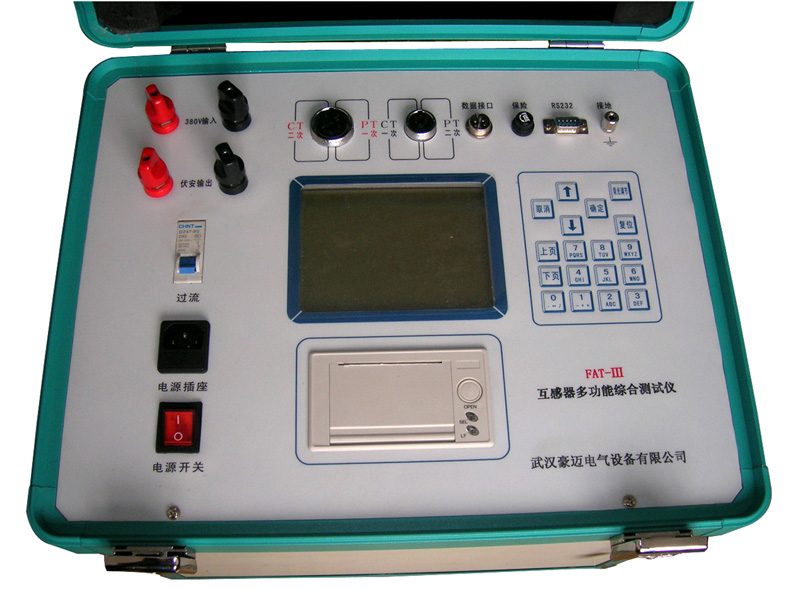

FAT-Ⅲ型互感器多功能综合测试仪

一、主要特点

FAT-Ⅲ互感器多功能综合测试仪是继电器保护和高压绝缘专业用来测试电流互感器和电压互感器的专门检测仪器特点如下：

=  全自动型测试仪  只要设定最高输出电压和最大输出电流，不需设置记录步长，仪器即可从零开始自动升压或升流进行各种试验。试验中自动记录测试数据、描绘伏安特性数据、10%和5%误差曲线，并自动计算拐点值。省去了手动调压、人工记录整理、描曲线等烦琐步骤，极大的提高了测试效率。试验结果可以储存在机内，可以现场打印、事后打印。操作快捷、简单、方便，容易掌握。

= 功能全面  装置所具备的功能如下：

1：CT伏安特性测试仪部分的要求：

1.1能测量显示 打印 电流互感器的“伏安特性曲线 ”.

1.2   能测量电流互感器的“拐点”和“饱和点”，测量拐点和饱和点的励磁电压和电流。

1.3   无需升流、升压器即可完成12500A/5A以下电流互感器的测试，1200A/1A以上电流互感器可提供测量电源，外配升压器，电流量程0—3A，电压0—2500V。

1.4   在励磁界面能显示以下相关参数：编号，准确级，拐点电压和拐点电流。

1.5   伏安特性测量误差《=0.5%;

1.6   仪器能长期存储测量信息。便于查询和打印。

2：对变比要求：

2.1:能测量CT变比和绕组直阻，能显示测量结果，能存储。以便与技术要求比较。

2.2:进行CT极性和接线正确的检查，对错误的结果能进行提示接线错误。

PT试验：

         电压互感器的电压变比测试

电压互感器的极性判别

电压互感器的伏安特性测试

电压互感器的空载误差

电压互感器的实际负荷的现场测试

= 单一电源，操作方便  仅需单一输入电源，220V或380V自适应。。

= 拐点自动计算  可以自动计算出CT（PT）伏安特性曲线的拐点值，并根据拐点值自动确定曲线各段的数据步长，因而曲线测量点整齐合理，方便做报告。

= 日期和时钟  仪器自带有系统时间，试验时装置自动记录测试时间，以便于测试记录的存储与查看。

= 不接触测试，安全性高  全微机化装置，设定完成后完全不需人工接触，仪器全自动进行测试。可使测试人员远离高压电路，确保测试人员安全。

= 输出容量大  单机输出功率大，交流电压输出950V，电流输出短时可达25A，在不外接升压器能测量到互感器变比范围：5A—25000A/5A;5A----5000A/1A.

= 可外接升压器  采用外接升压器进行伏安特性试验时，最高可输出2500V、3A，可满足500KV等级1A电流互感器的伏安特性试验。若选用伏安特性及变比极性试验外接信号采集附件，可使用户自备升压器进行试验。

= 自带大屏幕图形LCD、全汉化图形界面  测试时直接显示伏安曲线图、试验记录数据，直观方便。面板自带打印机，可随时打印曲线图及测试数据。

= 超大容量的数据存储  单机各个功能试验可存储200组测试数据，数据掉电不会丢失，可试验完毕调出打印。

 二、技术参数
