交通信号灯无线控制系统

Transportation application

在人口密集，交通拥挤的都会区，往往会因为交通涌塞而耽误时间，如何有效进行交通管制是非常重要的。其中，信号控制系统与车辆侦测器提供安全、自动、实时的交通信号管制与车流量侦测，安全有效的疏导车流，确保车辆通行顺畅。道路交通数据收集系统为交通管制重要一环，为执行道路交通管理应具备的基本设备，所有交通管理策略必须依赖数据收集系统的信息，才能制定与执行交通管理策略。数据收集系统除了具有提供实时数据的功能外，长期所搜集的历史性数据能够提供交通规划单位作为拟定交通管制及规划的基本资料。

The Challenge

现有信号控制器的管理，主要是以专线连结为主，新增信号控制器的管理，除非在规划之初即完成布线建置，否则需要进行开挖及架线工程，此部份占工程款大部份，现有管理单位所常遇到问题即是专线断线，原因大多是道路开挖或是积水等其它因素所造成，但此等因素须待相关事业单位进行修护，常有缓不济急之情事发生，故常须借助人力辅助控制灯号。如需实行无线方式，因一般信号控制器多为专属系统，且系统未内建相关的无线驱动程序，要完成GSM/GPRS联机的AT Command或TCP/IP的设计所需的投资甚为巨大。

一般的车辆侦测器包括传感器(Sensor)及终端控制器(Controller)两部分，终端控制器为介接前端的传感器，将车辆数据运算处理，并与控制中心的中央控制器作通讯联机，将所收集的侦测资料实时或定时传回交控中心之数据收集处理设施。通讯采用数据专线方式传输，然而数据专线的架设，需要路面开挖，较偏远地区无法架设，造成设置上的困扰。专线断线时，数据亦遗失，需要昂贵的数据收集器，系统建置时需要庞大的开发。

The Solution

MA8与交通信号控制器、侦测装置直接透过RS-232接口连结，在交通信号控制器方面完全不需更动现有设定及撰写相关程序即可连接，MA8提供内建的图型化接口，可设定依照交通信号通讯协议及数据格来作数据传输，另可针对主管机关所需求的状况作筛选，以过滤掉一些不必要的信息，透过GPRS系统与Internet，将数据传回行车控制中心。也可透过Gateway完成与现有交通控制中心设备的结合，节省通讯设备及大量的线材，管理及维护上也较为容易，系统建置快速又节省成本，为各系统整合商最佳解决方案。

在侦测装置读取方面现场所撷取的数据，系统除了可以减少开挖及设置上的困扰外，快速建立侦测站，运用协议分析方式，与车流侦测系统结合，将传来的大量数据分析成一笔笔的数据再经由GPRS网络及Internet将传送至交通管理中心。除传输车辆侦测数据外，此案例同时透过MA8的Digital I/O侦测不断电系统，可告知管理中心现场供电状况。交通管理中心结合其它系统所获得的信息，制定与评估交通控制策略，并将相关信息传送给用路人，以达到运输效率最大化及提升运输安全等目标。

Key Features

Highly-reliable M2M Serial terminals.

Out-of-the- box prototyping of wireless network from industrial RS-232 and RS-485 serial ports.

Six LEDs indicate Power, GSM link and all the data traffic mode Easy-to use Plugene Software for terminal configuration.

Sophisticated PlugMaster software for integration of GPRS network and original application systems.

GPRS wireless network gives the best coverage and mobility.

"Always On" Wireless communication to give real time remote monitoring.

Full product documentations

s Transportation Application

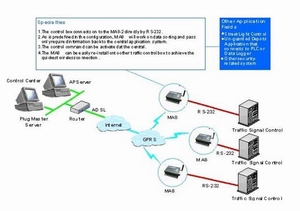

 Wireless ITS System Chart
