EF-VS422工件测量及检测系统

一、工件测量及检测系统描述

在工件加工过程中，需要测量某些加工部位的尺寸判断工件是否合格。EF-VS422工件测量及监测系统通过图像定位放大后获取的图像来观测工件尺寸，并应用图像测量软件对需要测量部位进行自动测量，判断加工是否符合要求。

西安艾菲特光电有限公司基于机器视觉图像处理技术研究开发的工件测量及检测系统软件采用区域选择式自动测量，在进行工件测量前先通过测量标尺来进行尺寸标定。测量时通过鼠标画框选择需要测量区域，然后点击测量按钮，软件可自动识别框内边缘并测量出边缘之间的距离，该距离为经过换算后的实际尺寸。

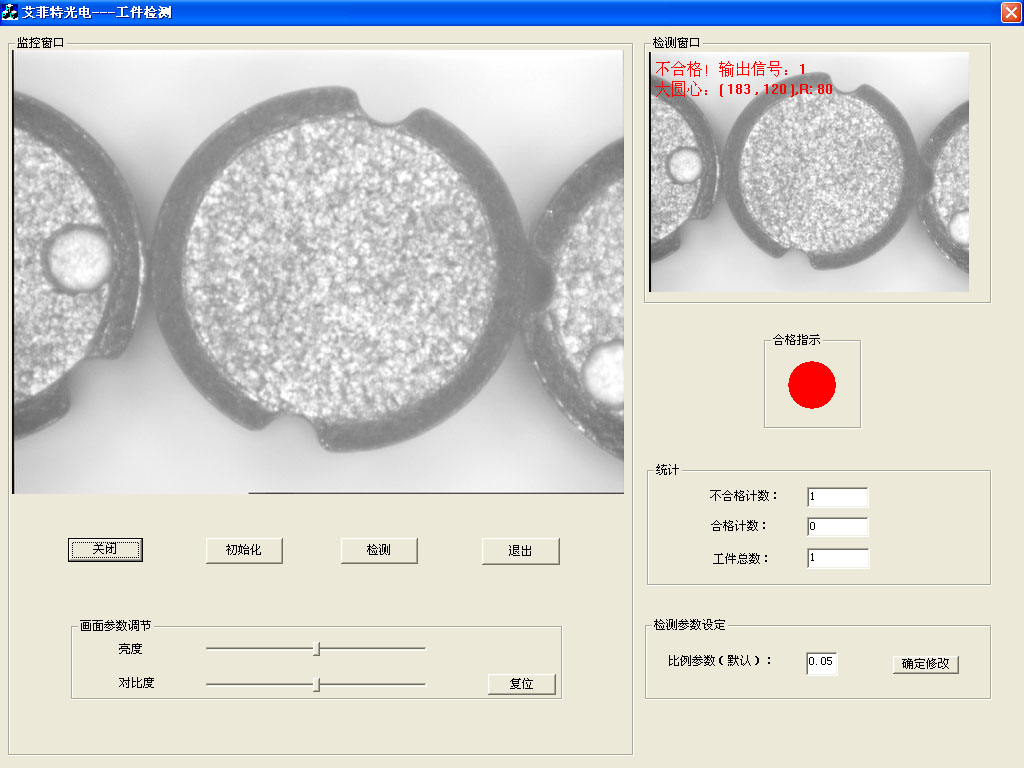

系统运行软件界面图如下：

二、工件测量及检测系统要求

测量精度：≤0.01mm

三、工件测量及检测系统方案

根据系统需求，考虑到系统光测部位不同，且距离较远，基于放大及相机景深的限制，一个相机无法满足即能够放大又能够同时获得两个位置的图像。因此工件测量及检测系统采用两个相机来完成任务。一个高分辨率摄像机对测量部位进行拍照获取图像，另一个对进刀部位进行观测。

四、技术参数

电源：220V   50HZ

功耗：300W

工作温度：0℃~40℃

环境湿度：0% ~ 90% RH

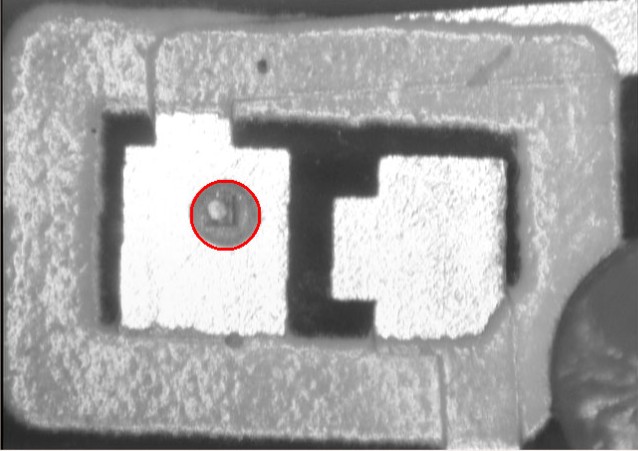

示例图片：
