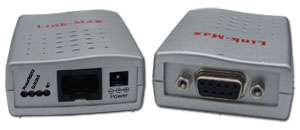

LM-8051NET 是一个非常美丽小巧的流线型外壳，一端是一个标准的九线制串口插座，可以通过电缆将串口接到LM-8051NET ，更可以直接将LM-8051NET插到设备的串口插座上。

另一端是一个标准的RJ45插座，这里是插入RJ45头，用网线将LM-8051NET接到HUB、SWITCH、或网卡的地方。RJ45口旁边还有一个SET按钮。另有两个不同颜色的LED 指示灯向您标识了设备上电(Power on)、RS232口收发(Rx/Tx)、网线联接(Link on)、网口收发(Rx/Tx)、设置模式五个工作状态。最后，是一个电源插座，外接辅助电源可用7.5V-24V的直流电源，产品出厂不配电源，用户可使用现场电源或在当地配套。

LM-8051NET是一款智能协议转换网桥，可方便地完成RS-232物理层和以太网物理层的转换，使RS232设备和以太网络设备实现通讯。LM-8051NET支持TCP Server和TCP Client两种工作模式，前者为监听模式，LM-8051NET在设定的端口等待TCP Client的联接请求；后者为主动联接模式，LM-8051NET主动连接其他TCP Server(设定的IP地址上的特定端口)。而在工作模式中，它完成通信的物理层转换。LM-8051NET特别适合小流量的采集系统中数据传输的应用。

LM-8051NET还有一种设置模式，在设置模式下，可以利用串口来设置它的参数对它的参数进行设置：关电，用笔尖或大头针回型针从档板的JEB小孔穿过，压住RESET按钮，再开电，等5秒，Power灯快速闪动，松开小针，LM-8051NET进入设置模式，在设置模式下，利用一些简单的命令或Link-Max的串口设置软件，可查看或修改产品的设置。

产品规格

• 输入电压范围： 可接任意7.5-24V/100mA直流电源，通过电源插座接入
• 微处理器： 内置带看门狗的22兆CPU，高速可靠，防止死机
• RS232通讯端口： 标准DB9F座，TXD、RXD、GND三线制
• 串口最高速度：115200bps
• 以太网控制器： 采用Realtek RTL8019AS芯片
• 数据传送速率： 网络控制器数据传送速率可编程最高达10Mbit/s
• 状态指示灯： 一个POWER/RS232灯，一个Link/CRS灯
• 以太网通讯接口： 采用RJ45插座，可方便连线
• 协议： ICMP(Ping)、ARP、IP、TCP
• 建议最高帧流量： 300帧/秒
• 参数设置：独特的设计使用户用任何RS232通信软件（如“超级终端”）都可实现参数设置
• 防雷设计：高稳定性，CAN-L，CAN-H每线600W的雷击浪涌保护
• 工作环境：温度0-70℃、湿度≤90%
• 外型尺寸：50mm(W)×70mm(L)×22mm(H)
• 重量：32g±2g
