LM-PT100带LCD显示屏的网络型两路PT100热电阻采集模块
LM-PT1000带LCD显示屏的网络型两路PT1000热电阻采集模块

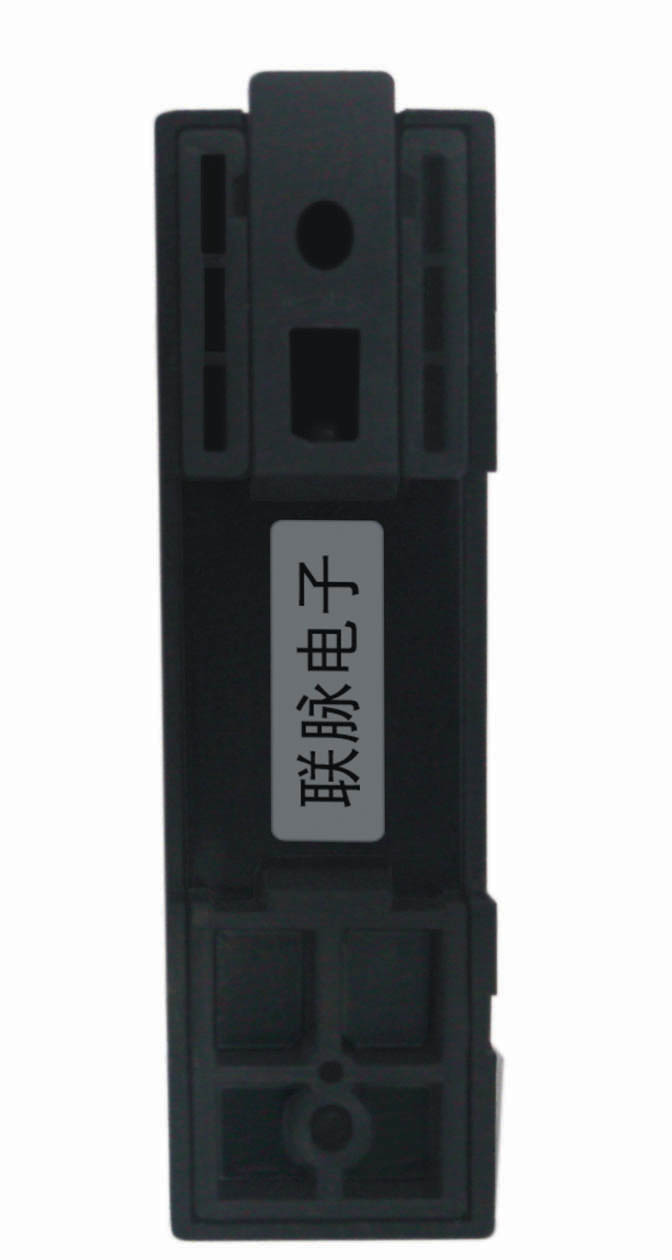

WD-PT100不带LCD显示屏的网络型两路PT100热电阻采集模块工业DIN导轨安装
WD-PT1000不带LCD显示屏的网络型两路PT1000热电阻采集模块工业DIN导轨安装
LM-PT100、LM-PT1000、WD-PT100、WD-PT1000是一种新型的热电阻温度传感器采集模块(不带PT100、PT1000温度传感器，需另外购买)，利用它可以实现两路现场温度的采集，同时利用其自身的RS－485总线串行通信接口可以方便地和环境监控主机或其他工控主机进行联网。
工作于-40℃～85℃(主机范围，不是外接的传感器范围)工业级PT100、PT1000热电阻采集模块，按显示方式分有不带LCD显示的WD系列(WD-PT100、WD-PT1000)和带LCD显示的LM系列(LM-PT100、PT1000)两类。采集温度范围为－200℃～＋200℃，显示精度0.1℃；综合精度0.3℃。
PT100、PT1000热电阻采集模块可通过隔离的485通讯接口与RS－485局域控制网组网连接，RS－485最多允许32个PT100、PT1000热电阻采集模块挂在同一总线上，但如采用Link-Max的RS－485中继器，则可将多达256个PT100、PT1000热电阻采集模块连到同一网络，且最大通信距离为1200m。在将PT100、PT1000热电阻采集模块安装入网前，应对其进行配置，并首先应将模块的波特率与网络的波特率设为一致，同时应分别设置PT100、PT1000热电阻采集模块为不同的地址，防止各PT100、PT1000热电阻采集模块的地址冲突。
将PT100、PT1000热电阻采集模块正确连接后，主机发出读数据命令即可使PT100、PT1000热电阻采集模块将数据送回主机。PT100、PT1000热电阻采集模块内的数据每秒钟更新一次，并周期性地更新LCD显示屏的显示数据(仅LM系列)。
WD系列用于不需要显示温度的场合，如户外ATM机柜，该系列为DIN导轨安装型外壳。LM系列除可完成温度采集外，还可以预先设置温度的上下限报警值，当环境参数超过该设定值时，机内蜂鸣器立即响起报警声。
PT100、PT1000热电阻采集模块是一种具有广泛应用前景的全数字化PT100、PT1000热电阻采集模块，使用该模块可使温度监控变得十分容易，PT100、PT1000热电阻采集模块可接两线制、三线制、四线制PT100、PT1000热电阻，当采用三线四线时，模块可对线阻进行有效地补偿。使电缆的长度不影响采集精度。该模块在环境监控系统、电力系统和工业自动化等领域获得广泛的应用，具有极优的性价比。
PT100、PT1000热电阻采集模块还可和LM-8052NET配合，组成TCP/IP的温度采集网络，可实现远程采集温度。
性能参数
输入响应时间（模块内数据更新率）为1秒同步测量
1路隔离的485, MODBUS RTU通讯协议
采用RS－485二线制输出接口时，具有＋15kV的ESD保护功能
速率（bps）可在1200、2400、4800、9600、19200、38400、57600、115200中选择
可选的双协议通讯功能，客户可要求具有ASCII码格式或十六进制格式通讯协议
当指令为ASCII码格式时，适合于微机编程接口；指令为十六进制格式时，适合于单片机编程接口
可设置的温度上下限报警功能（仅LM系列）
精度等级：0.2级
供电电源：＋7.5～30V
功耗小于0．1W
主机工作温度范围为－40℃～＋85℃、测量范围为－200℃～＋200℃
存贮条件为－40℃～＋85℃（RH：5％～95％不结露）
体积：LM系列为106mm×98mm×22mm；WD系列为26mm×98mm×41mm
安装方式：LM系列为壁挂式安装孔，内置斜撑支架也可桌面摆放；WD系列为DIN导轨卡装
订货指南
LM-PT100带LCD显示屏的网络型两路PT100热电阻采集模块
LM-PT1000带LCD显示屏的网络型两路PT1000热电阻采集模块
WD-PT100不带LCD显示屏的网络型两路PT100热电阻采集模块
WD-PT100不带LCD显示屏的网络型两路PT1000热电阻采集模块
LM-400带LCD显示屏的网络型温度传感器传感器采集模块(自带温湿度传感器
LM-410带LCD显示屏的网络型温湿度传感器传感器采集模块(自带温湿度传感器
LM-420带LCD显示屏带上下限报警输出的网络型温湿度采集模块(可控制声光报警器)
LM-430带LCD显示的温湿度的报警控制主机
