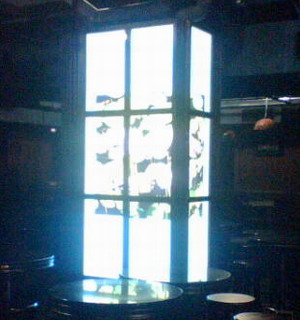

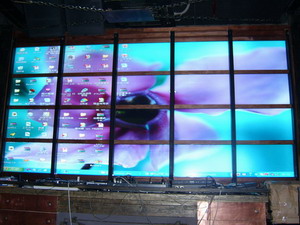

3*3大屏拼接控制器成功应用于广州某酒吧

应用范围
      适合电视台,商场,展会,监控,广告等以视频为主的领域使用,可以使用在,大型展览会,电视演播中心,车站,码头,中心广场,企业展示大厅,商场,大型娱乐厅,歌舞厅,高级酒店酒楼大堂等.

产品简述
      CK0109高清多屏拼接/电视墙处理器采用目前先进的专用高速图像处理芯片,把视频/VGA的信号数码化分割为多个显示单元,并以1024*768VGA格式输出到电视/投影机上显示,处理过程完全硬件化,不需要电脑和启动软件等操作,非常简便。
     CK0109适应全球的各种电视制式包括美国NTSC,中国PAL制式,广播级DVD数字化720×576像素标准化处理,各种标准VGA信号,最高支持无压缩实时UXGA(1600×1200)RGB输入显示,稳定易用可靠。
     非常适用于对现有的监控系统进行改造和升级,用此系统升级的最大优势是升级简单和费用小。

系统连接


主要功能
    将一路视频/VGA信号分割成3X3或者1X9 等多种组合效果;
    通过遥控器/软件控制, 可以选择不同的显示模式;
    边缘控制融合技术,三种不同的边缘处理技术, 根据不同的情况,拼接出完美的    图像效果;
    图象参数的亮度、对比度、色度、平滑的自动调整;
    输出显示为显示格式XGA或者SXGA,直接驱动平板显示设备或者投影机.
边缘处理技术
    CK0109视频/VGA多屏拼接控制器提供三种不同的边缘处理技术,以根据不同的情况实现最佳的拼接效果,达到无
    缝拼接效果。
    A.边缘像素精调技术,通过控制软件,可以对拼接边缘的显示垂直像素做每个像素精确调整,达到左右拼接的画面
      完全无缝



    B.边缘融合技术,通过左显示单元的右边重叠部分的亮度做线性衰减,右显示单元的左边重叠部分的亮度做线性
      增强,在显示效果上表现为整幅画面的亮度一致


    C 边缘屏蔽技术
        传统的拼接技术,在遇到有边缘的显示器件时(例如背投,平板电视组成的电视墙),需要把画面人为分割后拼接显
        示,相邻的两组显示器件间由于存在无法显示的边缘而分割,导致画面不自然变形.边缘屏蔽技术通过精细像素调整,把被显示器件因边缘覆盖的部分内容进行屏蔽,达到自然直观的显示效果



显示模式
      CK0109支持多种不同的显示模式;
      A. 3*3 整屏显示模式


      B. 1*9 多幅显示模式


      C. 2*2/1*6 显示模式



技术规格表
