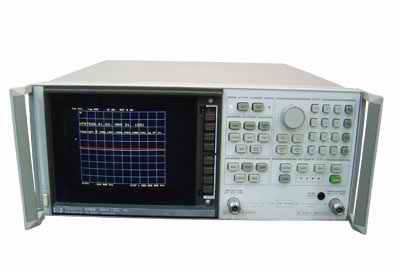

300kHz-3GHz射频矢量网络分析仪HP-8752C
产品名称: 射频矢量网络分析仪 HP8752C
产品型号: HP8752C
详细介绍
*频率范围：300kHz至3GHz
*集成化1Hz分辨率的合成信号源
*50Ω或75Ω系统阻抗
*直接对外部磁盘驱动器储存/调用
*对重复测试步骤可采用测试时序功能
*达110dB的动态范围
*可测量群延迟和与线性相位的偏离
*第一流的未经修正的性能
HP8752C射频网络分析仪
新型HP8752C射频网络分析仪是一种结构紧凑的全集成化射频网络分析仪，能进行简单而全面的矢量网络测量。利用HP8752C射频网络分析仪能精确、经济地表征元件和网络在300kHz至3GHz频率范围内的性能。将扫频合成源、测试装置和接收机组合在一起，便构成便于调节和使用的网络分析仪。它们特别适用于维修、进货检验、生产和最终试验测量。
集成合成源输出到测量端口的功率电平为+5~-20dBm，扫描有线性，对数、列表、功率和连续波几种型式。新的内置步进衰减器（选件004）提供+10~-85dBm的改进功率范围，适于对诸如放大器这类功率灵敏装置进行测试。灵敏的调谐式接收机具有达110dB的动态范围。
仪器提供了2个独立的显示通道，可以在高分辨率的彩色显示器上同时测量被测件的反射和传输特征。测量数据可以用对数幅度、线性幅度、驻波比、相位、群延迟、极座标、实时或Smith圆图格式显示。软键测量功能便于使用，可以迅速测量所需的被测件特性。
设计时考虑了制造的需要
HP8752C的高效率特征能提高生产效率。测试时序只需按一次键便迅速一致地执行复杂的重复性测试。在时序工作方式下，只需在面板上进行一次测量，仪器便能自动储存所按的键，而无需使用外部计算机。
HP8752C具有优良的未经校正的性能，能简便、精确地测量被测件，而无需测量校准。新的效率提高是有更快的CPU时钟速率、DOS磁盘输出格式和512kB扩展非易失存储器。其它的有益特征包括：绘图/打印缓冲器、极限测试、任意频率测试以及标记跟踪功能。每个通道可提供达4个屏幕标记，供硬拷贝输出或谐调到指定的频率上。
时域分析
带选件010的HP8752C能显示网络的时域响应，这是将频域响应进行傅氏变换计算来获得的。HP8752C提供了两种时域工作方式。低通方式提供传统的时域反射计（TDR）测量功能，并给出从数学上模拟的阶跃响应或脉冲响应。只具有脉冲激励的带通方式给出选频装置，如表面声波（SAW）滤波器和天线的时域响应。
技术指标摘要
信号源
频率特征
范围：300kHz~1.3GHz（标准）；300kHz~3GHz（选件003）；
分辨率：1Hz
精度：±10ppm(在25℃±5℃时)
输出特性
功率范围：
-20~+5dBm（标准）；
-85~+10dBm（选件004）；
-85~+8dBm（选件004或075）
分辨率：0.05dB
电平精度：±1dB
电平线性：
相对于-5dBm输出电平：
(-20~-15dBm)± 0.5dB；
(-15 ~0dBm)± 0.2dB；
(0~+5dBm)± 0.5dB
接收机
频率范围：
300kHz~1.3GHz（标准）；
300kHz~3GHz（选件003）；
噪声电平：（典型值）
反射：
-75dBm(3kHz IFBW),
-85dBm(10Hz IFBW)
传输：
-90dBm(3kHz IFBW);
-110dBm(10HzIFBW)
损坏电平：20dBm或25Vdc
串扰：
100dB, 300kHz ~ 1.3GHz;
100dB(97dB选件075),1.3GHz ~ 3GHz
群延迟特性
范围：1(2×最小孔径)
孔径：频率间隔/(点数-1)，可达频率间隔的20%
精度(单位为秒)：相位精度/(360×孔径（Hz）)
射频连接器
测试端口：
50Ω N型（阴）；
75Ω N型（选件075）
结构特性
尺寸：425mm(宽)×178mm(高)×508mm(长)
重量：净重25公斤
附件
HP11878A 3.5mm适配器配件
HP11878A适配器配件在SMA或3.5mm器件需要用HP8752C标准的N型配置进行测量时，提供了通常所需的射频元件。配件包括四个N型转3.5mm的适配器，用于阳接头和阴接头连接器。
HP11853A 50ΩN型辅助配件
HP11853A 辅助配件提供了对具有50ΩN型连接器的器件进行测量所需的射频元件。
HP11854A 50ΩBNC型辅助配件
HP11854A 辅助配件提供了对具有50ΩBNC连接器的器件进行测量所需的射频元件。
HP11855A 75ΩN型辅助配件
HP11855A辅助配件提供了对具有75ΩN型连接器的器件进行测量所需的射频元件。
HP11856A 75ΩBNC型辅助配件
HP11856A 辅助配件提供了对具有75ΩBNC连接器的器件进行测量所需的射频元件。
测试端口电缆
HP8752C用的附加或更换电缆（长24英寸）
HP p/n8120-4781 N型50Ω（2个连接器都是阳性）
HP p/n8120-2408 N型75Ω（2个连接器都是阳性）
HP p/n8120-2409 N型75Ω（1个是阳性，一个是阴性连接器）
HP11852B 50Ω/75Ω最小损耗衰减器
HP11852B是一个低SWR有最小损耗的衰减器，用于用 HP8752C网络分析仪来测量 75Ω器件的场合，对双端口的器件的 测量要求使用2个HP11852B和一根 50ΩN型空心线。
频率范围：DC~2.0GHz
插入损耗：5.7dB
回波损耗：
75 Ω(典型值)，>30dB
50 Ω(典型值)，>26dB
连接器：50ΩN型(阴)和75Ω
N型(阳)标准型，50Ω
N型 (阳)和75Ω
N型(阴)选件004
校准配件
HP8752C系列中的校准配件包含在精度提高过程中所使用的标准件，用以表征HP8752C测量系统中的系统误差。标准件包括固定终端负载、开路器和短路器。
HP85032B 50ΩN型校准配件
包含用来校准HP8752C的精密50ΩN型标准件，用于测量具有50Ω N型连接器的器件。这个配件还能用来完成系统校验。选件001取消了精密相移匹配的7mm转N型适配器。
HP85036B 75ΩN型校准配件
包含用来校准HP8752C选件075的精密75ΩN型标准件，用于测量具有75ΩN型连接器的器件。这个配件还包含75ΩN型适配器，也可用来完成系统校验。
HP85033D 3.5mm校准配件
包含用来校准HP8752C网络分析仪的精密3.5mm标准件，用来测量具有3.5mm或SMA连接器的器件。选件001取消了精密相位匹配的7mm转3.5mm适配器。
HP85039B
F型校准配件 包含用来校准HP8752C的75Ω F型固定负载、开路器和短路器(既有阳接头也有阴接头)，用来测量普通宽带和有线电视元件。还包括F型阴-阴和阳-阳适配器以及N型转F型阴-阳和阳-阴适配器。校准配件的仅只阳接头型式可按HP85039B选件00M订购，而仅只阴接头型式则可按HP85039B选件00F订购。
订货信息
HP8752C 网络分析仪
Opt 003 3GHz频率扩展
Opt 004步进衰减器
Opt 010 时域功能
Opt 075 75Ω阻抗
HP85032B 50Ω
N型校准配件
Opt 001 取消7mm-N型适配器
HP85036B 75ΩN型校准配件
HP85033D 3.5mm校准配件
HP85039B F型75Ω校准配件
HP85024A
高频探头 HP85024A高频探头使在线测量十分容易进行。由1MΩ电阻分路的仅0.7pF的输入电容允许进行高频探测，而对被测电路没有有害的加载。优良的频率响应和均匀一致的增益确保用这种探头进行扫频测量的高精度。高的探测灵敏度与低失真电平允许测量利用HP RF分析仪的整个动态范围。由面板探头供电的频谱分析仪有HP8568B，HP8590系列，HP8560系列和HP70000系列。它与一些RF网络分析仪如HP8753E、HP8752C、8751A、3577A和4195A也直接兼容。还可以通过使用HP1122A探头电源或任何双路±1.5, 130mA电源，将HP85024A与其它仪器配套使用。
技术指标摘要
输入电容：(在500MHz处)：< 0.7pF(额定值)
输入电阻：1MΩ(额定值)
带宽：300kHz~3GHz(可用到100kHz)
增益（在500MHz处)：0dB±1dB
平均噪声电平(10Hz~10MHz)：< 1MV
频率响应：±1dB(300kHz ~ 1GHz)； +2，-3dB(1GHz ~3GHz)
对1dB压缩输入电压：0.3Vp
最大安全射频电压：1.5Vp(带10:1分压器为15Vp)
噪声系数（额定值）：
<50dB(<100MHz);
<25dB(100MHz ~ 3GHz)
失真(在0.3V上)：<-30dBc(额定值)
还包括：N型阳接头适配器，10:1分压器，备用探头极尖， (51/2接地引线，丁字型极尖，横拉条极尖(Spanner tip) 和探头极尖螺帽旋管(probe tip nut driver)
