路灯远程监控系统

    路灯作为城市道路照明以及景观照明一直在城市亮化工程中扮演着最重要的角色。随着城市亮化工程的不断深入，传统的路灯及其供电系统存在的一系列问题越显突出。电网供电电压不稳定，致使路灯的使用寿命缩短。目前我国大中城市的路灯开关方式主要采用控制仪技术，该技术依照气象台提供的日出及日落情况制定开关时间表，然后再将时间表输入控制仪中的芯片，最终实现控制仪对路灯的控制。当有阴天、雨雪、大雾等天气，行人希望有路灯照明时，路灯管理处往往无能为力，因此经常会诱发交通事故。此外，路灯分布广泛，路灯故障的检测和维修需要工作人员在白天到现场开阂闸进行，这样大大的浪费了电能，且给人民生活带来不便。

　　沈阳瀚正科技有限公司自主研发的路灯远程监控系统，全面解决上述问题。该系统可对路灯亮灯率及终端工作数据实现智能监测与开灯、关灯时间控制。系统支持多种无线通信方式，如GPRS,CDMA,数传电台等，更可以根据用户实际需要自由设计。可实现数/话通信兼容及事故报警功能。有防雷、防干扰等多重保护，提高运行可靠性。所有数据采集的精度高、可靠。具有智能终端显示功能和不间断电源功能。系统局端控制器软件，具有用户权限管理、通信参数设置、路灯开关时间设定及修改等功能。

   一．系统组成：

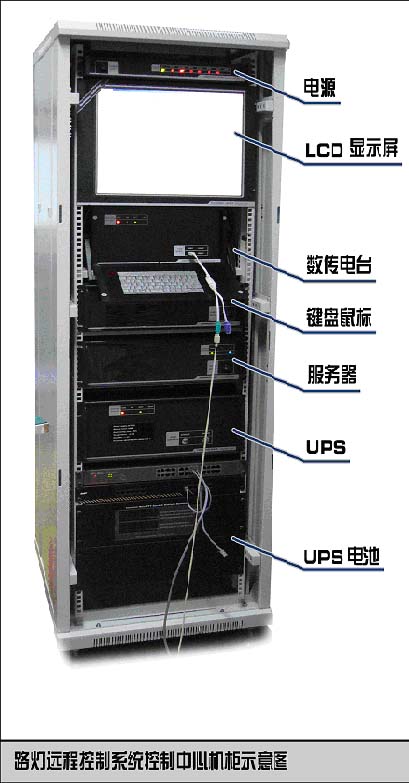

1．监控中心部分。由一台局端主机和大屏幕彩色显示器、GPRS模块/数传收发机构成，中心主机安装有整套公司自行设计的路灯远程监控管理软件。

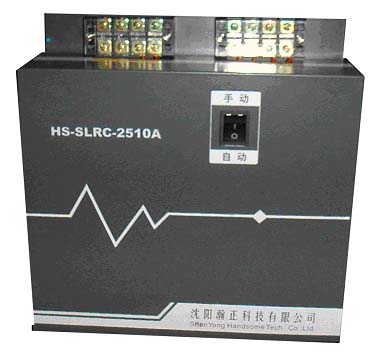

2．监控终端部分。每一个箱变配一个监控终端（可配合节电系统、三遥系统功能），它主要由GPRS或数传收发机、数据检测、故障检测与智能控制等组成。

二．工作原理

路灯无线监控管理系统是由局端控制器和分布在市区路灯控制箱的节点监控组成的集散式控制系统结构。通过无线方式，对其分布在室外数十个至数百个控制点进行远程遥控、遥测、和谣讯。

三．主要实现功能：

● 监控终端

1、 三通道电流、三通道电压采集。电流范围：单相0~500A；电压范围：单相0~500V；分辨率0.5。

2、 报警：断电、低电压、过压、低电流、过流、电缆盗割、私入箱变等。

3、 时钟计时，可按照四季化分四段时间定时，即在每年不同的节气设定不同的路灯开启和关闭时间。

4、 双时间继电器模块，可以有效的防止因系统故障导致的路灯不能正常开闭的事故。

5、 监控终端的名称可自由设定。

6、 数传电台通信。实时通信。通信距离可以根据实际情况进行调整，覆盖半径在1~50Km.

7、 可以有总控主机随时发出开关指令或由定时系统对路灯开关进行控制。

8、监测终端使用后备电源充电、可以在停电时发出断电故障报警。

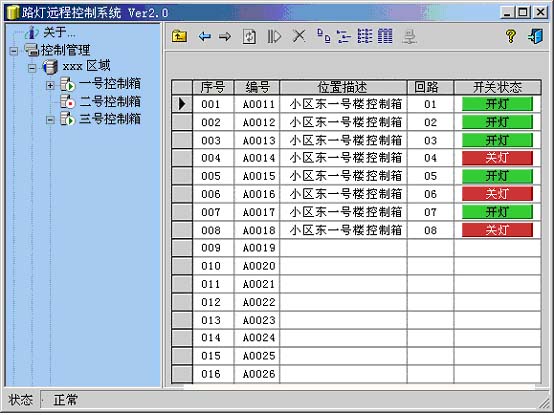

● 局端控制器

1、数传电台通信。实时通信。通信距离可以根据实际情况进行调整，覆盖半径在1~50Km.

2、监控终端地址编号修改设定。

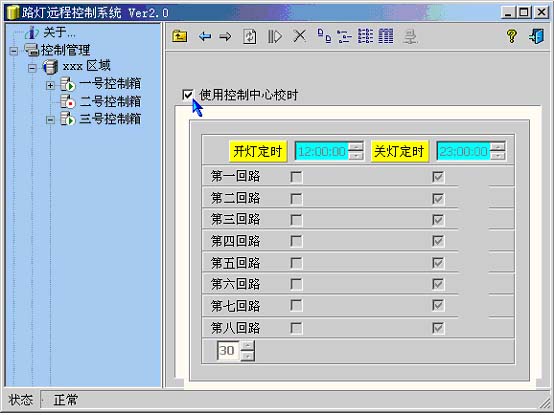

3、时钟、时间继电器模块时间设定。

4、电流、电压采集标定。

5、对监控终端开关控制

7、报警显示。谈出对话框方式报警。

8、对应监控终端编号及名称设定。

9、管理登陆。口令修改。

10、数据存储。

11、可以与打印机连接进行打印。

12、系统容量：每个监控系统总机最多可控制999个系统终端，即999个箱变。

四．系统特点：

● 总控主机通过对各个箱变的控制，对路灯进行控制。

● 路灯远程监控终端实时采集各路灯回路的电压、电流、负载等情况。

● 如发生电压、电流异常、线路损坏、线路故障等情况，路灯远程监控终端可自动向总控主机发出故障报警。
