CyboCon CE Lite
功能
CyboCon CE Lite系列MFA先进控制器，为工业过程提供“即插即用”先进的无模型自适应控制，用于解决大滞后、非线性、时变等传统控制难题。MFA控制无需建立过程模型、无需系统辨识、无需控制器设计，也省略了繁琐的参数整定，擅长解决过程控制工业中的“问题”回路。
CyboCon CE Lite系列MFA先进控制器包含多种应用规格，预制了pH值、温度、压力、流量、液位、质量变量（浊度、湿度、干度、密度、浓度、厚度、熔融指数等）等单回路控制器品种，以及烧结配料水分、水处理浊度/余氯、聚合釜反应温度、中小型锅炉燃烧等复合控制解决方案。支持MODBUS、CANOpen通讯协议和以太网通讯，可方便地建立仪表之间、仪表与上位机之间的实时数据交换。
特点

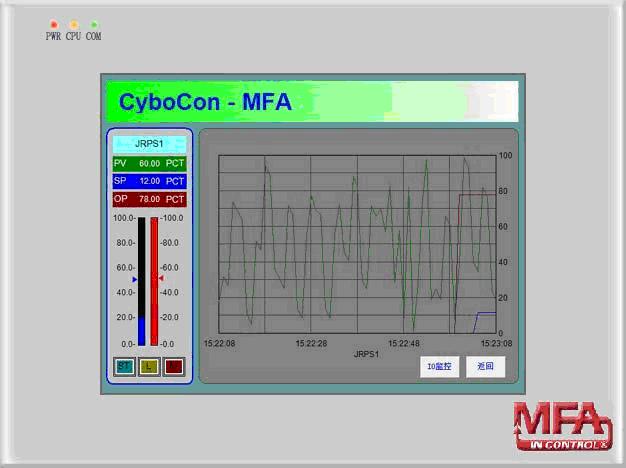

Ÿ 带触摸屏TFT彩色LED显示一体化控制器
Ÿ 低功耗无风扇结构
Ÿ 具有I/O通道及扩展功能；
Ÿ 三路指示灯及蜂鸣器
Ÿ 具有看门狗功能；
技术规格
控制功能 |
|
控制回路 |
1~4 单回路或串级回路 |
|
控制器类型 |
MFA / PID |
|
控制回路结构 |
基本型 / 预置型 / 专用订制型 |
基本配置 |
|
CPU |
32bit RISC，200MHz |
|
存储器 |
64MB SDRAM |
|
64MB NAND FLASH |
|
LCD显示器 |
7.0” TFT，分辨率800×480， |
|
触摸屏 |
四线电阻式，分辨率1024×768， |
|
标准配置接口 |
|
串行通讯接口 |
2 通道RS-232，带隔离 |
|
1 通道RS-485，带隔离 |
|
USB接口 |
2 通道 |
|
网络接口 |
1 通道10/100 Mbps自适应 |
|
现场总线接口 |
1 通道CANBUS |
|
SD接插口 |
1 按弹式卡座 |
|
过程I/O接口 |
|
模拟量输入 |
6 通道，0~10V或4~20mA可选，精度0.5% |
|
模拟量输出 |
4 通道，0~10V或4~20mA可选，精度0.5% |
|
开关量输入 |
8 通道，光电隔离24V |
|
开关量输出 |
8 通道，无源触点 |
|
PWM输出 |
1 通道 |
|
使用条件 |
|
供电电源 |
24Vdc±20%，功耗：<30W |
|
工作温度 |
0~50℃ |
|
工作湿度 |
90%，无结露 |
|
防护等级 |
面板为IP-65 |
|
储存温度 |
-20~70℃ |
|
振动 |
10~55Hz，位移幅值0.075mm |
|
55~150Hz，峰值加速度10m/s2 |
|
冲击 |
峰值加速度150m/s2 |
|
冲击脉宽10ms，半正弦波 |
|
外形尺寸(mm) |
222×160×47 （开口尺寸：208×150） |
|
重量 |
1.42 Kg |
使用方式：
1. 通过4-20mA/1-5V标准直接连接变送器和执行机构，单独使用CE表。
2. CE表与PLC/DCS通讯，对执行器进行控制。
