1、简介

1.1、产品简介

       感谢您使用我们的NA714网络音频播放终端，NA714能处理tcp/ip网络音频流，并驱动扬声器进行播音的终端，主要用于公共数字广播，媒体教学，报警等需要数字音频的领域。

       NA714具有10/100M以太网接口，支持最高48KHz采样，192Kbps的音频流播放。接入24V/2A的直流电源。具有1路mic输入，1路线路输入，1路立体声音频线路输出，可接外置的大功率音频功放。NA714网络音频播放终端使用专用的网络音频流格式，有0~100级音量范围调整，EQ音效调整，可选256个分支终端任8个分组，以支持灵活的分组设置。亦可加入一个临时分组，满足临时的组播需求。内置Mic，可与服务器进行语音通话。

       NA714支持DHCP协议，可自动分配IP地址，也可以通过专用的配置程序NAManager进行配置。支持广播，组播，单播三种数据传输方式，支持IGMP v2 提供了接收跨网段组播数据能力。

1.2、产品规格

输入电源：       12V～24V的直流电源

网络接口：       10/100M Base网络，RJ45接口，1.5KV电气隔离，收发数据指示

Mic输入：        典型幅值50mVpp，信噪比68dB；

线路输入：       典型幅值1500mVpp，内阻10KΩ

线路输出：       典型幅值1500mVpp，THD < 0.3%，内阻500Ω，信噪比83dB

功放输出：       15W×2（电源采用24VDC，4W扬声器）

Speaker：        用于外接接 4～8 Ω 扬声器；

网络特性：       支持ICMP，ARP，TCP，UDP，HTTP，DNS，DHCP，IGMP网络协议；

使用环境：       操作环境：0℃～55℃，5～95%湿度

                         存储环境：-20℃～85℃，5～95%湿度

尺寸：              29×129×82mm；（不包括电源适配器）

重量：              0.3kg（不包括电源适配器）

2、接口说明

2.1、面板

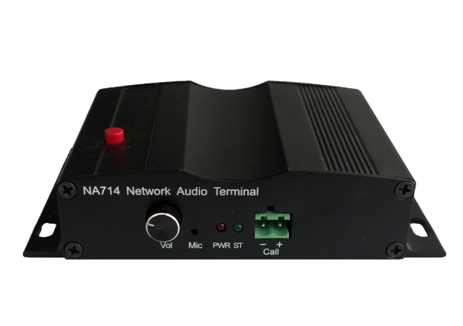

       ·前面板

Vol：        设备音量调节；

Mic:          内置麦克风输入；

PWR：      电源状态灯；

ST：         终端工作状态灯；

Call：       一路呼叫端子CALL输入。

       ·后面板

Ethernet：   10/100M Base 以太网接口；

Line out：      内部音源输出；

Line in：       外置音源输入；

Mic in：          外置麦克风输入；

Speaker：     连接左右声道两个扬声器，，接 4～8 Ω 扬声器；

                        12V时2×10W/4Ω，24V输入时2×15W/4Ω

DCIN：            接12V/1A~24V/2A的直流电源；

ON/OFF：      电源开关。
