17系列电子皮带秤

 ICS 17A、ICS-17B型电子皮带秤
ICS-17A型电子皮带秤，动态累计误差小于±0.25％，ICS-17B型电子皮带秤，动态累计误差小于±0.50％，适用于工业企业的称重过程控制，如检测生产量，控制产品的定量装载和监测库存等场合。为工厂自动控制和现代化管理提供重要的数据信息。
系统组成

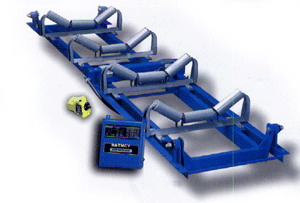

ICS-17型电子皮带秤由四部分组成：ICS-17型称重桥架，称重传感器，60-12C型速度传感器及测速滚筒，2001称重控制器。
称重桥架
ICS-17型称重桥架在双杠杆上装有四组/二组托辊，采用两只拉式传感器中间支承，外侧支承采用无磨擦耳轴支点。有效克服偏载对精度的影响，这种封闭装置可以防震、防潮、防腐及防止物料堆积，因而在恶劣的环境中不发生使用刀口装置和轴承装置带来的问题。称重桥架的主梁采用矩形钢管，这使整个称重桥架具有足够刚性、较小的自重、外表积灰面积达到最低。为了保证整个系统的稳定性，高精度电阻应变片式传感器安装于受拉部位，以减少非线性误差。
ICS-17A称重桥架可以直接装在各种不同宽度的皮带输送机架内，位于上下皮带之间，不占用空间高度，它是一个已在工厂组装好的整体，可以迅速方便地安装和校准。该称重桥架适应皮带宽度从400-2000mm。

称重传感器
ICS-17A系列电子皮带秤均采用拉式电子应变式称重传感器。主要技术指标如下：

术指标如下：
◇ 外壳：“S”型密封保护
◇ 非线性：<0.03%FS
◇ 非重复性：<0.01%FS
◇ 蠕变：<0.02%FS
◇ 零点输出：±1%
◇ 在最大流量下，传感器弹性体施力点位移不大于0.2mm
◇ 温度灵敏度：  间隔：0.0008%FS/oF
     零点：0.0015%FS/oF
◇ 滞后误差：0.02％
◇ 灵敏度误差：±0．1％
◇ 过载能力：传感器容量的150％
测速传感器60-12C、60-12B
测速传感器安装在尾部滚筒，测速大直径滚筒或测速滚轮上，测速滚筒/滚轮安装在回程皮带的上表面，消除了皮带打滑造成的影响。该测速传感器为数字式无炭刷脉冲发生器，皮带运行时，速度传感器发出一系列速度脉冲，每一个脉冲代表皮带行程的一个单位长度，脉冲频率和皮带速度成正比。
外壳材质为铸铝，能适应于露天工作环境

交流脉冲发生器不需要调整或更换炭刷
无碳刷式交流脉冲发生器，不需调整、校准，免维修　
最新的软连接技术，更有效地保证了测速精度，且大大提高了设备的使用寿命

2001称重控制仪表

◆   采用32位CPU及24位A/D，加快了运行速度，提高了计量精度；
◆ 皮带秤的所有数据均显示在高亮度的四行真空荧光屏上；
◆ 菜单式面板操作方式，符合人们的计算机操作习惯；
◆ 在皮带秤有关数据被改变时，可保留原有数据供查询，以减少人为的失误；
◆ 提供多层次的口令保护，以方便不同的用户；提供线性补偿，使皮带秤在额定载荷的25％到100％时精度相同；
◆ 可选模拟输出，用于料流、重量或速度显示；
◆ 可选模拟输出延时，以便实际控制使用；

◆ 可选模拟输入输出板（一路或两路电压、电流输入输出），以便控制或作补偿使用；
◆ 可选RS-232/RS-485通讯板，从该硬件设置上即可选择两种方式中的其中一种;
◆ 2000系列仪表有2001型、2105型供用户选用；
