销售三菱电机新产品GT1020-1030GOT触摸屏

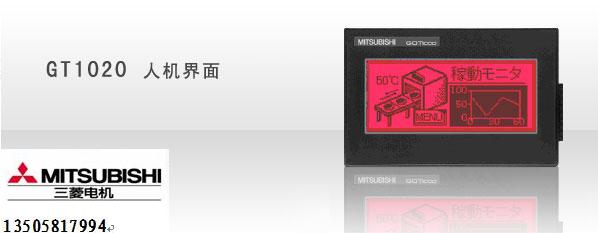

GT1000系列新品GT1020
GOT900产品推出之后，三菱电机隆重推出新一代人机界面产品——GOT1000系列。
原来GOT900产品分为GOT-A900和GOT-F900两个系列；而GOT1000分为GT15 、GT11和GT10共3个系列，更加细分市场，考虑客户的实际需求。其中GT15为高性能机型，GT11为基本功能机型，GT10为超小型机。编程软件GT Designer 2同时支持GOT1000系列和GOT900系列人机界面，带向导功能轻松实现设置、编辑和转换画面数据，大大降低了客户程序开发时间。GT1020性能概述：
● 手掌大小，宽屏显示，超小型3.7英寸● 3色LED背光灯,增加显示效果● 高亮度液晶,光照下显示清晰● 分辨率160×64,标准内存512K● 内置标准接口RS232,RS422● 超薄型，防护等级IP67
主体型号
液晶
背光
电源
PLC 用/PC 用
GT1020-LBD-C
3.7型 单色 （2 色）
3 色（绿/ 橙/ 红）
DC24V 电源
RS-422/RS-232
GT1020-LBD2-C
RS-232/RS-232
GT1020-LBL-C
DC5V 电源
GT1020-LBDW-C
3 色 （白/ 粉/ 红）
GT1020-LBDW2-C
GT1020-LBLW-C
分类
类型
内容·规格
电缆
◆ RS-422 连接用
GT10-C10R4-8P
FXCPU （MINI-DIN 8 芯）直接连接用RS-422 电缆［1m］
GT10-C30R4-8P
FXCPU （MINI-DIN 8 芯）直接连接用RS-422 电缆［3m］
GT10-C100R4-8P
FXCPU （MINI-DIN 8 芯）直接连接用RS-422 电缆［10m］
GT10-C200R4-8P
FXCPU （MINI-DIN 8 芯）直接连接用RS-422 电缆［20m］
GT10-C300R4-8P
FXCPU （MINI-DIN 8 芯）直接连接用RS-422 电缆［30m］
GT10-C30R4-25P
QnA/ACPU （DSUB 25 芯）直接连接用RS-422 电缆［3m］
GT10-C100R4-25P
QnA/ACPU （DSUB 25 芯）直接连接用RS-422 电缆［10m］
GT10-C200R4-25P
QnA/ACPU （DSUB 25 芯）直接连接用RS-422 电缆［20m］
GT10-C300R4-25P
QnA/ACPU （DSUB 25 芯）直接连接用RS-422 电缆［30m］
◆ RS-232 连接用
GT10-C30R2-6P
QCPU （MINI-DIN 6 芯）直接连接用RS-232 电缆［3m］
GT01-C30R2-6P
PC （画图软件）（DSUB 9 芯：母）3 色 GOT 连接用（MINI DIN 6 芯）［3m］
保护膜
GT10-20PSGB
防眩光 透明框 5 片
GT10-20PSCB
透明框 5 片
GT10-20PSGW
防眩光 白色框 带LOGO 5 片
GT10-20PSCW
透明 白色框 带LOGO 5 片
转换器
GT10-RS2TUSB-5S
RS-232/USB 转接器 （配套软件：GT Designer2， GX Developer） 可连接USB 电缆：GT09-C30USB-5P ［3m］ （三菱电机系统服务株式会社制造）
项目
GT1020- □□□□□ -C
LBD
LBD2
LBL
LBDW
LBDW2
LBLW
显示部分
种类
STN 单色（黑/ 白）液晶
画面尺寸/ 分辨率
3.7 型/160 （W）× 64 （H）点
显示尺寸(mm)
86.4 （W） X34.5 （H）（3.7 型）：横向显示时
显示文字数
20 字× 4 行（半角）、10 字× 4 行（全角） : 横向显示时
视角
左右各30 度、上20 度、下30 度: 横向显示时
对比度调整
16 级调整
寿命
约50,000 小时（使用环境温度为25 ℃） 保修期1 年（使用温度为25 ℃，对比度为1/5 时）
背光灯 （无需更换）
颜色
3 色LED （绿/ 橙/ 红）
3 色LED （白/ 粉/ 红）
功能
可进行状态（颜色、点亮、闪烁、熄灭）控制，可以设定屏幕保护时间。根据系统信息，可以通过PLC 控制背光灯的颜色和状态。
触摸屏
触摸键数目
最大50 个/1 画面（模拟阻抗膜方式）
键尺寸
最小 2 × 2 点 （1 个键）
同时按键（按下2 点）
不可以*1
100 万次以上（操作力小于0.98N）
蜂鸣器输出 （触摸键按下时的操作音）
单音色（可以进行长音/ 短音/ 无声的调整）
内存
用户闪存
内置Flash ROM ［用于存放程序数据（512K 字节以下）、OS、报警历史以及处方数据］
寿命（写入次数）
10 万次
内置接口
PLC 通信用
串行RS-422
串行RS-232
规格标准（绝缘型）， 1ch 传输速率：115,200/57,600/38,400/19,200/9,600/4,800 bps 连接器形状：连接器端子台 9 芯
PC 通信用
串行RS-232 规格标准（绝缘型）， 1ch 传送速率115,200/57,600/38,400/19,200/9,600/4,800 bps 连接器形状：MINI DIN 6 芯（母）
编程软件
GT Designer 2 Version 2.48 以上
电源电压（24V 类型内置熔丝：不可更换）
DC24V （＋ 10% -15%) ［纹波电压200mV 以内］
DC5V （± 5%） 由PLC 供电
功率［ ］内：背光灯熄灭时
1.9W 以下（80mA/DC24V） ［1.2W 以下（50mA/DC24V）］
1.1W 以下(220mA/DC5V) ［0.6W 以下(120mA/DC5V)］
冲击电流
13A 以下（DC26.4V） 1ms
-
允许瞬停时间
5ms 以内
*1：同时按下多于2 点的情况下，按下点中心附近的开关动作。

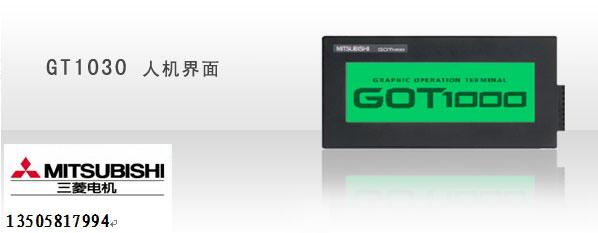

● 手掌大小，宽屏显示，超小型4.5英寸● 3色LED背光灯,增加显示效果● 高亮度液晶，光照下显示清晰● 分辨率288×96,标准内存1.5M● 内置标准接口RS232,RS422● 超薄型，防护等级IP67
