  • 三菱电机小型可编程控制器MELSEC iQ-F系列(FX5U系列)
  • 发布时间:2015/10/10 17:29:36   修改时间:2015/10/10 18:32:09 浏览次数:4150

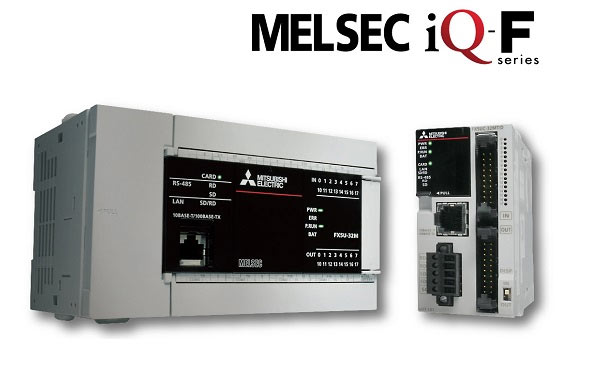

  • 三菱电机小型可编程控制器MELSEC iQ-F系列(FX5U系列)
  •   三菱电机小型可编程控制器MELSEC iQ-F系列(FX5U系列),以基本性能的提升、与驱动产品的连接、软件环境的改善为亮点,作为FX3U系列的升级产品FX5U系列精益求精现隆重问世。
      做为强力支援客户的“制造业先锋产品”满足不同客户的从单机设备控制到系统控制的各种需求。FX5U系列虽小而精,与以往产品FX3U相比,系统总线速度大大提升了150倍,最大可扩展16块智能扩展模块,内置2入1出模拟量功能,内置以太网接口及4轴200kHz高速定位功能。在编程方面,GX WORKS3编程软件直观的图形化操作,通过FB模块,消减开发工时。运用简易运动控制定位模块通过SSCNET III/N定位控制,可实现丰富的运动控制。
      我们相信新成员的诞生将会给伺服,变频器,人机界面和小型PLC等在内的家族成员带来新的活力新的契机,并将提升最终用户的生产效率及生产力。
      改变和挑战一直是三菱电机努力不断追求的目标,新产品的到来给我们的市场带来了更多竞争的优势,适应本地需求的三菱小型PLC产品和整体解决方案不仅提升了中国自动化领域的水平,也即将成为中国工业自动化发展道路的风向标。
      三菱PLC iQ-F系列FX5U产品新功能与型号说明
      一、FX5U功能说明

      1、控制规模:32~256点(CPU单元:32/64/80点)
      CC-Link,AnyWireASLINK和Bitty包括远程I/O最大512点
      2、程序存储器:64K步
      3、内置模拟输入输出:A/D 2通道 12位、D/A 1通道 12位
      4、内置SD卡插槽:最大4G字节(SD/ SDHC存储卡)
      5、内置以太网端口:10BASE-T/100BASE-TX
      6、内置RS-485端口:RS-422 / RS-485标准
      7、内置定位:独立的4轴200kHz的脉冲输出
      8、内置高速计数器:最大8ch 200kHz高速脉冲输入(FX5U-32M为6ch 200kHz+2ch 10kHz)
      二、FX5UC功能说明
      1、控制规模:32~256点(CPU单元:32点)
      CC-Link,AnyWireASLINK和Bitty包括远程I/O最大512点
      2、程序存储器:64K步
      3、内置SD卡插槽:最大4G字节(SD/ SDHC存储卡)
      4、内置以太网端口:10BASE-T/100BASE-TX
      5、内置RS-485端口:RS-422 / RS-485标准
      6、内置定位:独立的4轴200kHz的脉冲输出
      7、内置高速计数器:最大6ch 200kHz高速脉冲输入(+2ch 10kHz)
      三、FX5U系列PLC的CPU单元型号
      ·FX5U-32MR/ES:基本单元,内置16入/16出(继电器),AC电源
      ·FX5U-32MT/ES:基本单元,内置16入/16出(晶体管漏型),AC电源
      ·FX5U-32MT/ESS:基本单元,内置16入/16出(晶体管源型),AC电源
      ·FX5U-64MR/ES:基本单元,内置32入/32出(继电器),AC电源
      ·FX5U-64MT/ES:基本单元,内置32入/32出(晶体管漏型),AC电源
      ·FX5U-64MT/ESS:基本单元,内置32入/32出(晶体管源型),AC电源
      ·FX5U-80MR/ES:基本单元,内置40入/40出(继电器),AC电源
      ·FX5U-80MT/ES:基本单元,内置40入/40出(晶体管漏型),AC电源
      ·FX5U-80MT/ESS:基本单元,内置40入/40出(晶体管源型),AC电源
      ·FX5UC-32MT/D:基本单元,内置16入(漏型)/16出(晶体管漏型),DC电源
      ·FX5UC-32MT/DSS:基本单元,内置16入(源型/漏型)/16出(晶体管源型),DC电源
      四、FX5U输入/输出扩展模块
      1、FX5U输入输出扩展模块

      · FX5-32ER/ES :16点DC24V(源型/漏型)输入、16点继电器输出、端子台连接
      · FX5-32ET/ES :16点DC24V(源型/漏型)输入、16晶体管(漏型)输出、端子台连接
      · FX5-32ET/ESS:16点DC24V(源型/漏型)输入、16晶体管(源型)输出、端子台连接
      · FX5-C32ET/DS :16点DC24V(漏型)输入、16晶体管(漏型)输出、连接器连接
      · FX5-C32ET/DSS:16点DC24V(源型/漏型)输入、16晶体管(源型)输出、端子台连接
      2、FX5U输入扩展模块
      ·* FX5-8EX/ES :8点DC24V(源型/漏型)输入、端子台连接
      ·* FX5-16EX/ES:16点DC24V(源型/漏型)输入、端子台连接
      · FX5-C32EX/D :32点DC24V(漏型)输入、连接器连接
      · FX5-C32EX/DS:32点DC24V(源型/漏型)输入、连接器连接
      3、FX5U输出扩展模块
      ·* FX5-8EYR/ES:8点继电器输出、端子台连接
      ·* FX5-8EYT/ES :8点晶体管(漏型)输出、端子台连接
      ·* FX5-8EYT/ESS:8点晶体管(源型)输出、端子台连接
      ·* FX5-16EYR/ES:16点继电器输出、端子台连接
      ·* FX5-16EYT/ES :16点晶体管(漏型)输出、端子台连接
      ·* FX5-16EYT/ESS: 16点晶体管(源型)输出、端子台连接
      ·  FX5-C32EYT/D:32点晶体管(漏型)输出、连接器连接
      ·  FX5-C32EYT/DSS:32点晶体管(源型)输出、连接器连接
      备注:FX5-C开头的只用于FX5UC系列、带*号的可用于FX5UC(必需用FX5-CNV-IFC)
      五、FX5U模拟量输入输出模块
      · FX5-4AD-ADP:4通道输入、DC-10~10V(输入电阻1MΩ)或DC-20~20mA(输入电阻250Ω)
      · FX5-4DA-ADP:4通道输出、DC-10~10V(外部电阻11k~1MΩ)或DC-20~20mA(外部电阻0~500Ω)
      六、FX5U其它模块
      · FX5-40SSC-S:简单的运动/定位模块,4轴(FX5UC连接时必用FX5-CNV-IFC)
      · FX5-232-BD:RS-232C通信板,只用于FX5U,最多连1台
      · FX5-232ADP:RS-232C通信接口,可用于FX5U、FX5UC,最大连2台
      · FX5-485-BD:RS-485通信板,只用于FX5U,最多连1台
      · FX5-485ADP:RS-485通信接口,可用于FX5U、FX5UC,最大连2台
      · FX5-1PSU-5V:FX5扩展电源模块,内部DC5V:1.2A 内部DC24V:0.3A
