近年来，随着全球对环保和气候变化问题的关注不断加强，新能源产业得到了快速发展。根据国际可再生能源署（IRENA）的统计数据，2023年全球可再生能源新增装机容量预计将激增至440 GW，同比增加107 GW，这是有史以来新增容量的最大增幅。其中太阳能光伏发电将占今年可再生能源发电量增长的三分之二。
但光伏发电受限于天气条件以及不同地理位置下的太阳辐射强度、日照时长、云层覆盖等因素的影响，发电量很难预测。而储能系统可以将光伏发电的多余能量储存起来，在光伏发电不足或停电等情况下释放，有效提高了光伏供电的可靠性。为了推动储能技术的发展和应用，中国政府加大了政策支持力度，储能市场也在不断扩大，在未来将有更广阔的应用前景。兆越通讯紧随其后，顺势而为，积极研发并推广光伏储能方案，旨在为绿色能源发展贡献力量。

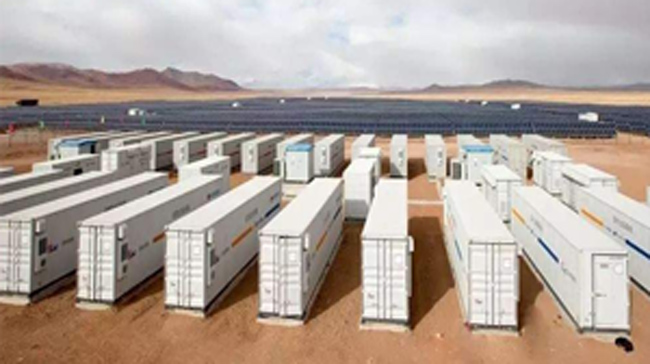

光伏储能系统组成
光伏储能系统主要由蓄电池组、电池管理系统（BMS）、监控系统（SCADA）、能量管理系统（EMS）、通信系统等组成。

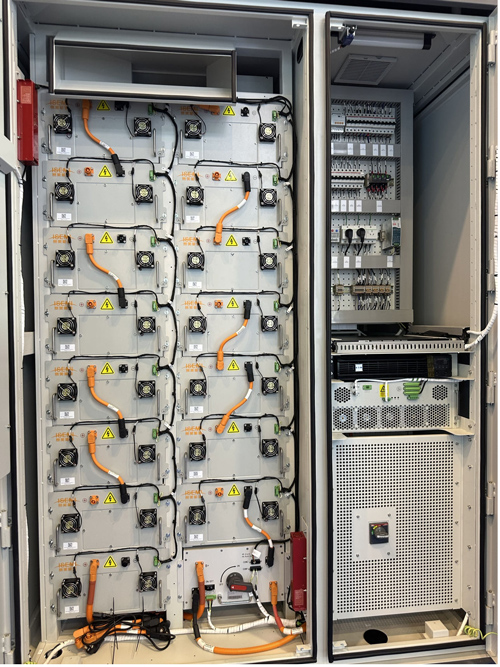

1. 蓄电池组：储能系统的核心，由多节蓄电池组串联组成的电源，用于电能的充放和存储。
2. 电池管理系统（BMS）：负责监控电池组的状态，对电池进行充放电控制，实时采集电池组的运行数据，对电池的电压、电流、温度等参数进行监测和控制，并根据电池的状态对电池进行维护和管理。
3.监控系统（SCADA）：负责对储能系统的运行状态进行实时监控和管理。SCADA可以实时采集储能系统的运行数据，并通过通信系统将数据发送给相关人员进行监控和管理，以确保储能系统的安全和稳定运行。
4.能量管理系统（EMS）：负责整个储能系统的能量管理，能够监控、控制和优化能源系统的运行，包括能量调度、能量监控、故障诊断、能量分析等，为储能设施提供高效稳定的能源管理。
5.通信系统：负责实现储能系统中各子系统不同设备之间数据的实时传输。可实现整个系统的远程监控、智能控制、信息交互和安全防护等功能，提高了储能系统的运行效率和安全性，为储能系统的稳定运行提供有力保障。
系统拓扑
通信系统概述：
在储能系统中，通信设备扮演着至关重要的角色。通过合理选择和配置通信设备，可以确保储能系统的稳定运行和高效管理。其中光伏环网和储能环网采用上海兆越工业以太网交换机MIE-2412A组成的MR-ring冗余环网，自愈时间少于20ms，能有效防止某个节点故障造成的网络瘫痪。主交换机采用三层万兆高吞吐的工业以太网交换机Cronet CC-3452，最大可支持48个10/100/1000M电口，8个万兆SFP+扩展槽，接口丰富灵活，可根据储能项目大小选择千兆或万兆带宽，使系统兼容性更强，大大方便了以后系统的升级扩展。在负荷端可采用上海兆越新推出的MWG-3611系列5G+WIFI6壁挂式工业无线路由器，支持1个10/100/1000M自适应WAN口,4个10/100/1000M自适应LAN口。监控运营中心可通过MWG-3611实现远程监控、云端数据管理、故障排查等功能，5G+WIFI6满足用户端对于高速、高效、高覆盖率的需求，具有更大的带宽、更快的传输速度、更低的延迟、更高的可靠性等特点。
方案特点：
1. 全部采用兆越工业级交换机和5G路由器，低功耗设计，主交换机采用Cronet CC-3452，万兆组网不仅可以保证传输带宽，还方便以后升级扩展系统。
2. 5G+WIFI6工业路由器可以同时支持更多的设备连接无线网络，从而提高网络速度。
3. 支持MR-ring环网协议，自愈时间<20ms，有效防止单点故障造成的网络瘫痪，保障系统的高可靠性运行。
4. 强大的网管功能，支持VLAN、MQTT接入协议、端口管理、优先级设置、广播风暴抑制等功能。
5. 符合国际标准，支持IEC61850规约，支持SNMP v1/v2公有管理协议。
6. 宽温设计，支持-40℃～+75℃下工作，工业4级电磁兼容性设计，适合极度恶劣环境下使用。
产品介绍：
1.MIE-2412A
? 支持8个10/100/1000M自适应以太网RJ45接口，4个1000M SFP扩展槽
? 可选POE供电，支持802.3af/at供电标准
? 支持MR-Ring快速环网（自愈时间 < 20 ms），兼容STP/RSTP/MSTP生成树协议
? 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP协议
? 支持动态和静态链路聚合
? 支持IGMP Snooping和GMRP过滤组播封包
? 支持基于MAC 地址的端口锁定，防止非法入侵
? 支持SNMPv1/v2不同等级的网络管理协议
? 多种网管方式：Web、Snmp，Telnet，console
? 波纹式铝型材外壳，工业4级电磁兼容性设计
2.Cronet CC-3452
? 最大支持48个10/100/1000M电口，8个1000M SFP扩展槽或者8个万兆SFP+扩展槽
? 支持MR-Ring快速环网（自愈时间<20ms），兼容STP/RSTP/MSTP生成树协议
? 支持芯片上的分组处理，巨帧支持12KB
? 支持ACL,对L2-L4层数据进行过滤
? 支持QoS，基于端口的流量监管， WRR、DRR、SP、队列调度算法、报文的802.1p
? 支持静态路由、策略路由、RIP V1/2、OSPF、IS-IS、BGP、虚拟路由冗余协议VRRP
? 支持IP组播PIM-SM、PIM-DM
? 支持IPv6路由 OSPFv3、BGP4、ISISv6
? 满足工业4级电磁兼容性，无风扇设计
3. MWG-3611
? 支持全网通5G兼容4G/3G/2G网络
? 支持IEEE 802.11a/b/g/n/ac/ax WIFI6
? 支持1个10/100/1000M自适应WAN口,4个10/100/1000M自适应LAN口
? 支持2×2 MU-MIMO
? 支持防火墙、NAT、ACL等安全策略功能
? 支持多种VPN功能
? 壁挂式安装，防护等级IP40，适用于工业环境
? 支持DC 12V电源输入
MWG-3611系列是一款高速率、低延时、多接口的工业无线路由器。支持IEEE 802.11ax WIFI6通信标准，支持5G/4G接入功能。采用高性能的WIFI处理芯片，802.11ax最大速率可达1800 Mbps，同时可提供1个1000M WAN、4个1000M LAN网口，1个USB接口和一个TF卡接口。该产品主要实现了5G的高速接入，IEEE 802.11ax的高速热点功能，为用户提供无线长距离数据传输服务和路由功能。利用5G通信的低延时性高带宽等特点，适用于智能电网、智能交通、工业自动化，智慧工厂，AGV等其它各领域的实时应用。
上海兆越通讯作为网络通信解决方案的领军企业，将持续发挥其技术优势和创新能力，为光伏储能行业的进一步发展贡献绵薄之力。我们相信，在未来的发展中，上海兆越通讯将继续引领行业潮流，推动光伏储能网络通信技术的进步，为构建更加智能、高效、可持续的能源体系提供有力支持。
