引言
抽水蓄能电站工程是重大基础设施，一般由上水库、下水库、引水系统、地下厂房洞室群、开关站、现场办公楼等部分组成，占地范围广且构筑物分散。大型抽水储能电站都具有装机容量大的特点，影响着区域供电。同时对电站运行维护也提出了更高的要求，一旦某个电站发生故障，将造成大面积停电，严重影响社会的和谐稳定。近年来，国际国内恐怖活动活跃，重大恶性恐怖事件频繁发生。可靠供电关系着社会的稳定，抽水蓄能电站作为重要的电力生产企业，电站水库、大坝（含副坝）、发电厂房、引水渠极易成为恐怖分子的袭击目标，属于重点防范对象，反恐任务重、责任大。
通信传输系统在反恐防范系统中扮演着至关重要的角色。它不仅是信息传递的桥梁，更是确保应急指挥和控制得以有效实施的关键。在反恐防范工作中，信息的及时性和准确性直接关系到决策的效率和效果。通过高效的通信传输，可以确保相关人员能够迅速获取最新的安全威胁信息、指令和警报，从而做出及时的反应。此外，通信传输的稳定性对于维持系统的连续性和可靠性也至关重要，任何通信中断都可能导致应急响应的延误，增加风险。
项目背景
江西省洪屏抽水蓄能电站是该省乃至全国的重要能源基础设施之一。随着国内外安全形势的变化，特别是针对关键基础设施的恐怖袭击风险增加，公司需要对其现有的反恐防范系统进行全面升级，以确保电站的安全稳定运行。
洪屏抽水蓄能电站的反恐防范系统包括多个组成部分，其中通信传输系统是确保整个系统协同工作的关键。例如，视频监控技术、报警系统和应急通信系统都需要依靠稳定的通信传输来保证实时数据传输和指令下达。在抽水蓄能电站中，通信传输还涉及到对电站设备的远程监控和控制，确保在紧急情况下能够迅速切断电源、启动应急措施等。因此，通信传输的稳定性和安全性对于整个反恐防范系统的效能有着决定性的影响。
上海兆越通讯技术有限公司凭借在多年服务于工业通信领域的丰富经验和技术实力，在本次反恐防范系统升级改造中，为其提供可靠、稳定的网络通信设备支撑。本项目中采用了上海兆越三层万兆核心交换机和网管型环网交换机系列等工业级通信产品，实现了整个通信系统高速的数据传输和无缝的网络连接，三层结构的网络设计，大大的确保了整个项目网络的稳定性和扩展性。
项目目标
1. 提高监控覆盖范围和质量：实现关键区域无死角监控，并引入智能分析技术，自动检测异常行为。
2. 增强出入口控制：采用先进的门禁系统，实现人员和车辆的严格管控。
3. 提升报警响应速度：建立高效的报警管理系统，快速响应各类紧急情况。
4. 加强网络安全：确保网络系统的安全性，防止数据泄露和非法入侵。
5. 实现智能化管理：引入大数据和人工智能技术，提高安全管理的智能化水平。
6. 提高应急响应能力：建立完善的应急指挥系统，提升应急响应和协同作战能力。
项目内容
1. 视频监控系统
● 高清摄像头：在关键区域（如厂区入口、重要设备区、周界等）安装高清摄像头，确保无死角监控。
● 智能分析：引入视频分析软件，支持面部识别、行为分析、车牌识别等功能，自动检测异常行为。
● 存储与回放：配置大容量存储设备，支持长时间视频存储和高效检索。
2. 出入口控制系统
● 门禁系统：采用生物识别技术（如指纹、面部识别）和智能卡系统，严格控制人员进出。
● 车辆管理系统：设置车辆识别系统，对进入和离开的车辆进行登记和管理。
● 安检设备：配备金属探测器、X光机等安检设备，对人员和物品进行安全检查。
3. 报警系统
● 入侵报警：在关键区域设置红外探测器、振动传感器等，一旦检测到非法入侵立即触发报警。
● 紧急报警按钮：在关键位置设置紧急报警按钮，方便人员在遇到紧急情况时快速报警。
● 声音和灯光报警：通过声光信号提示现场人员，并通知安保人员采取行动。
4. 通信指挥系统
● 对讲系统：建立无线对讲系统，实现安保人员之间的即时通讯
● 广播系统：配置公共广播系统，用于发布紧急信息和疏散指令。
● 指挥中心：建立应急指挥中心，集中处理各类信息，协调应急响应行动。
5. 网络安全系统
● 防火墙：部署下一代防火墙，保护内部网络不受外部攻击。
● 入侵检测系统（IDS）/入侵防御系统（IPS）：实时监测网络流量，发现并阻止恶意活动。
● 数据加密：对传输中的数据和存储的数据进行加密，防止数据泄露。
6. 智能化管理平台
● 统一管理平台：建立一个统一的安全管理平台，集成视频监控、门禁、报警等多个子系统，实现集中管理和控制。
● 数据分析：利用大数据技术，对收集到的信息进行分析，预测潜在威胁。
● 移动应用：开发移动应用程序，方便管理人员随时随地查看和控制安防系统。

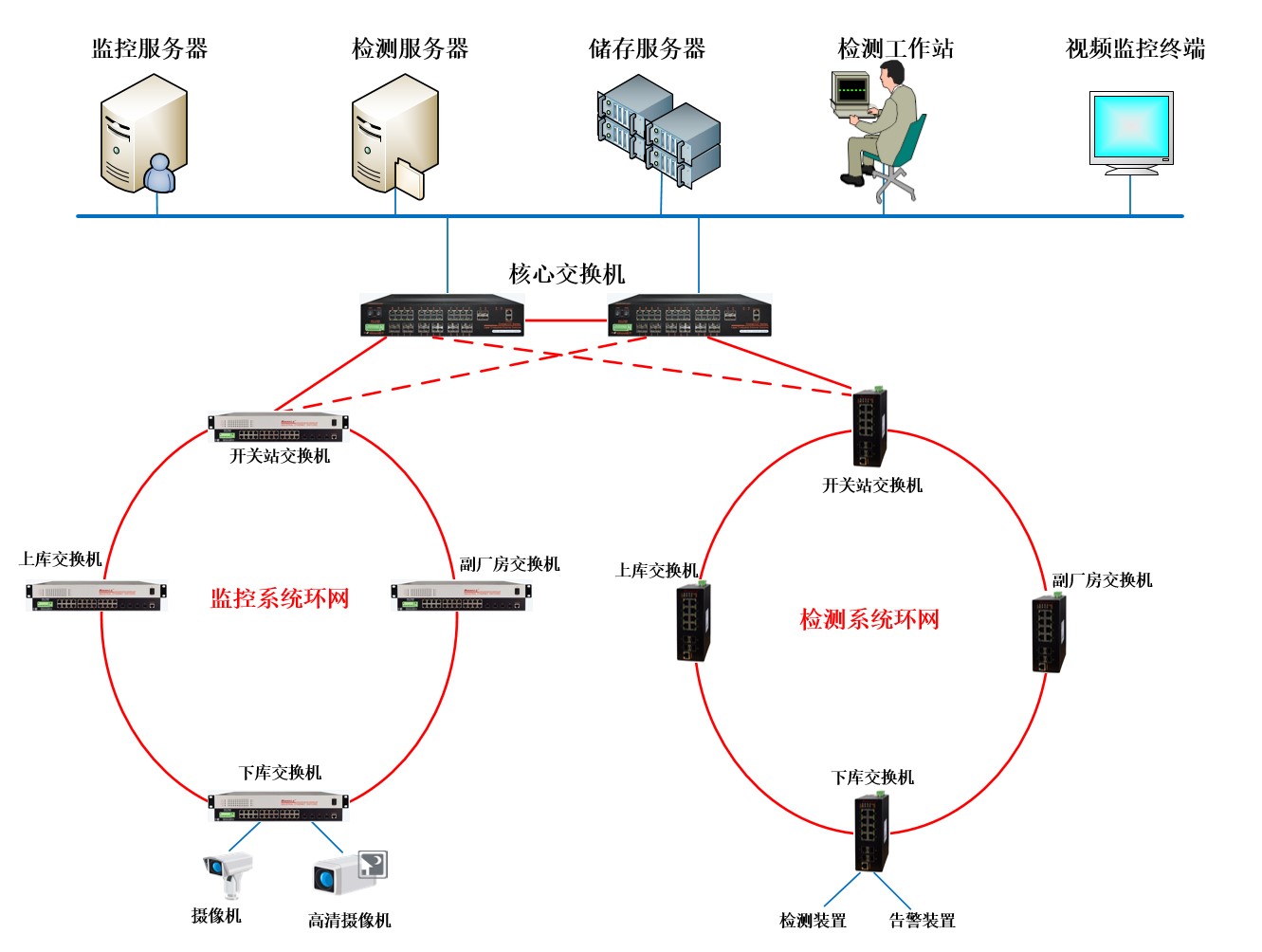

通信系统拓扑
方案特点
1、开关站交换机、上库交换机、下库交换机以及副厂房交换机，组成监控系统环网，为视频数据提供可靠的传输通道；
2、开关站交换机、上库交换机、下库交换机以及副厂房交换机，组成检测系统环网，为检测数据提供可靠的传输通道；
3、核心采用两台高性能三层网管型工业以太网交换机，互为备份，无缝热切换，性能稳定、可实现不同网段数据通讯，业务调度灵活；
4、各系统交换机采用双链路传输，实现链路冗余，预防单链路故障造成的网络瘫痪；
5、采用网管型交换机，可在后台显示全网拓补图，对网络情况实时监控，对故障实现精准定位；
6、全部采用工业级以太网交换机，能够适应不同的应用环境，产品稳定、可靠。
产品介绍

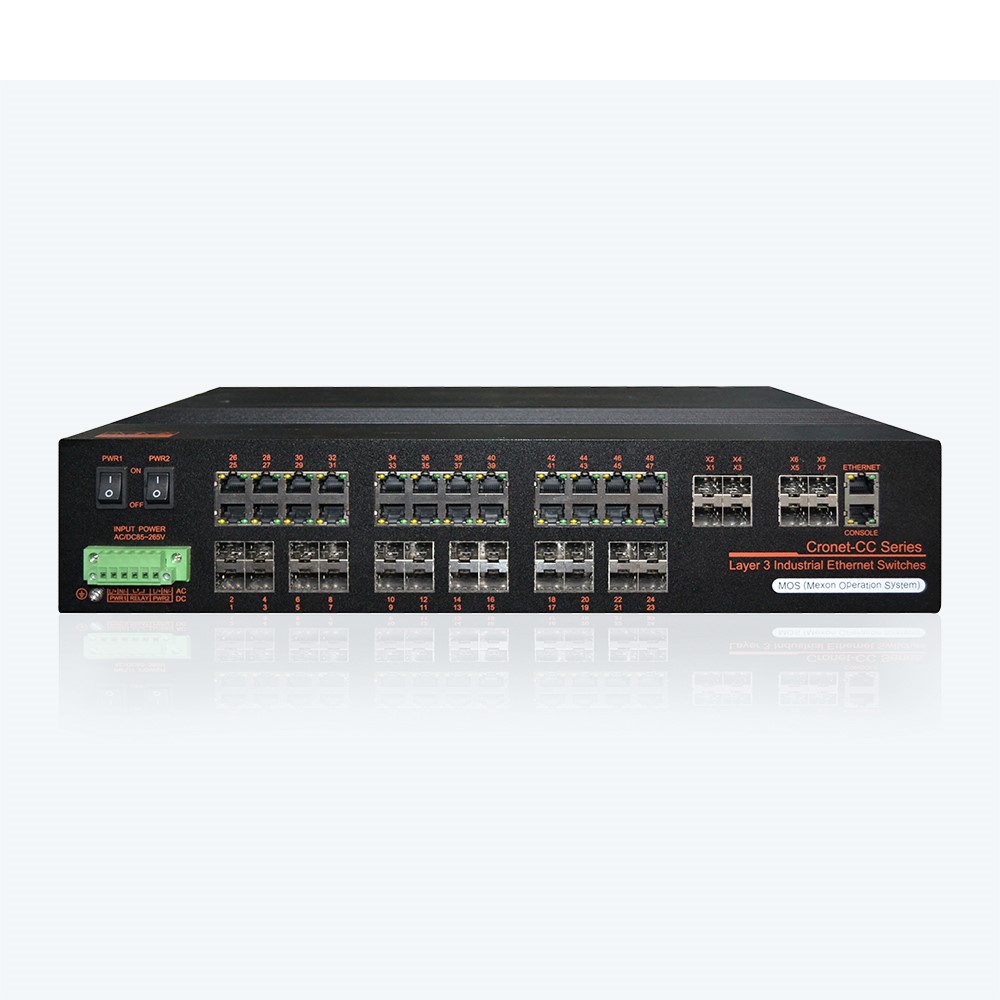

Cronet CC-3452G 56口 三层千兆/万兆工业以太网交换机
● 24个10/100/1000M电口+24个1000MSFP扩展槽（可配置为百兆SFP扩展槽）+8个千兆SFP扩展槽/万兆SFP+扩展槽
● 支持MR-Ring快速环网（自愈时间<20ms），兼容STP/RSTP/MSTP生成树协议
● 支持芯片上的分组处理，巨帧支持12KB
● 支持ACL,对L2-L4层数据进行过滤
● 支持QoS，基于端口的流量监管， WRR、DRR、SP、队列调度算法、报文的802.1p
● 支持静态路由、策略路由、RIP V1/2、OSPF、IS-IS、BGP、虚拟路由冗余协议VRRP
● 支持IP组播PIM-SM、PIM-DM
● 支持IPv6路由 OSPFv3、BGP4、ISISv6
● 满足工业4级电磁兼容性，IP30等级，无风扇设计

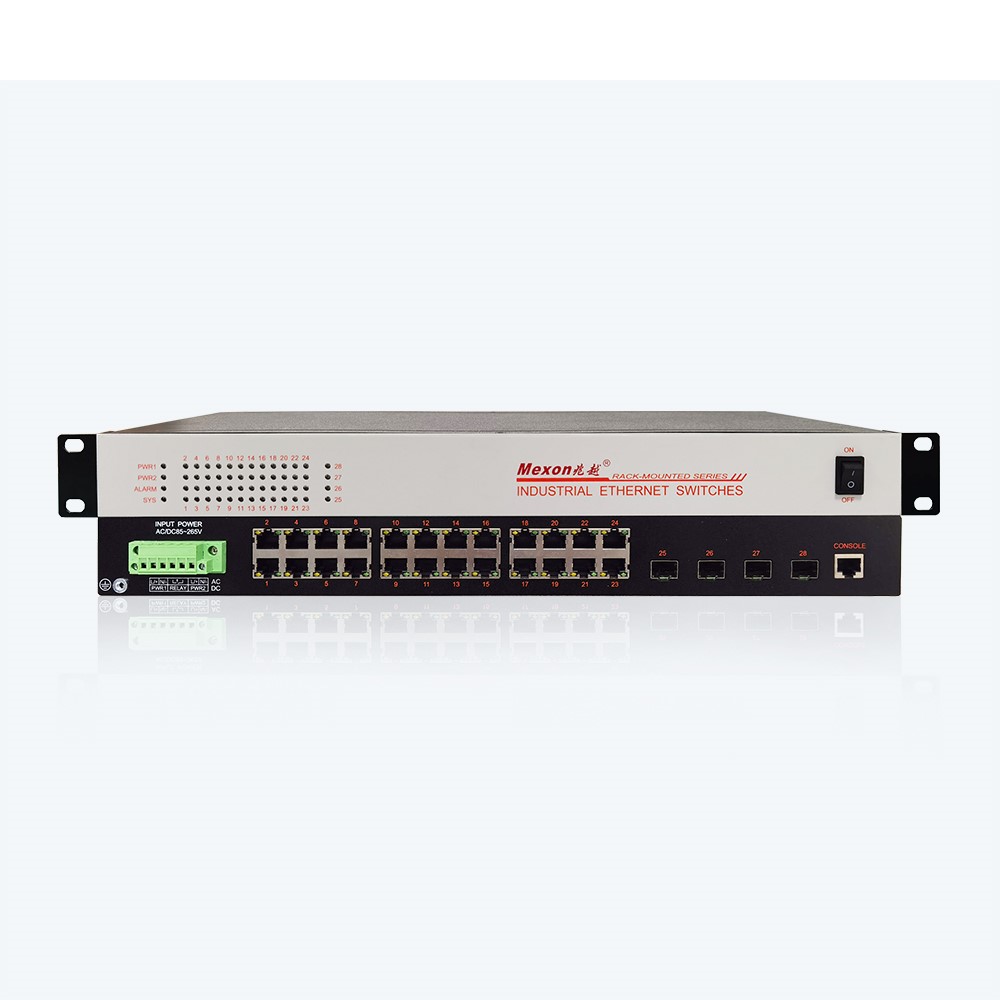

MIER-2428B 24GE+4GSFP机架式全千兆网管型工业以太网交换机
● 支持24个10/100/1000M自适应以太网RJ45口，4个1000M SFP扩展槽
● 可选POE供电，支持802.3af/at供电标准
● 支持MR-Ring快速环网（自愈时间 < 20 ms），兼容STP/RSTP/MSTP生成树协议
● 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP协议
● 支持动态和静态链路聚合
● 支持IGMP Snooping和GMRP过滤组播封包
● 支持基于MAC 地址的端口锁定，防止非法入侵
● 支持SNMPv1/v2不同等级的网络管理协议
● 多种网管方式：Web、Snmp，Telnet，console
● IP30防护等级，工业4级电磁兼容性设计

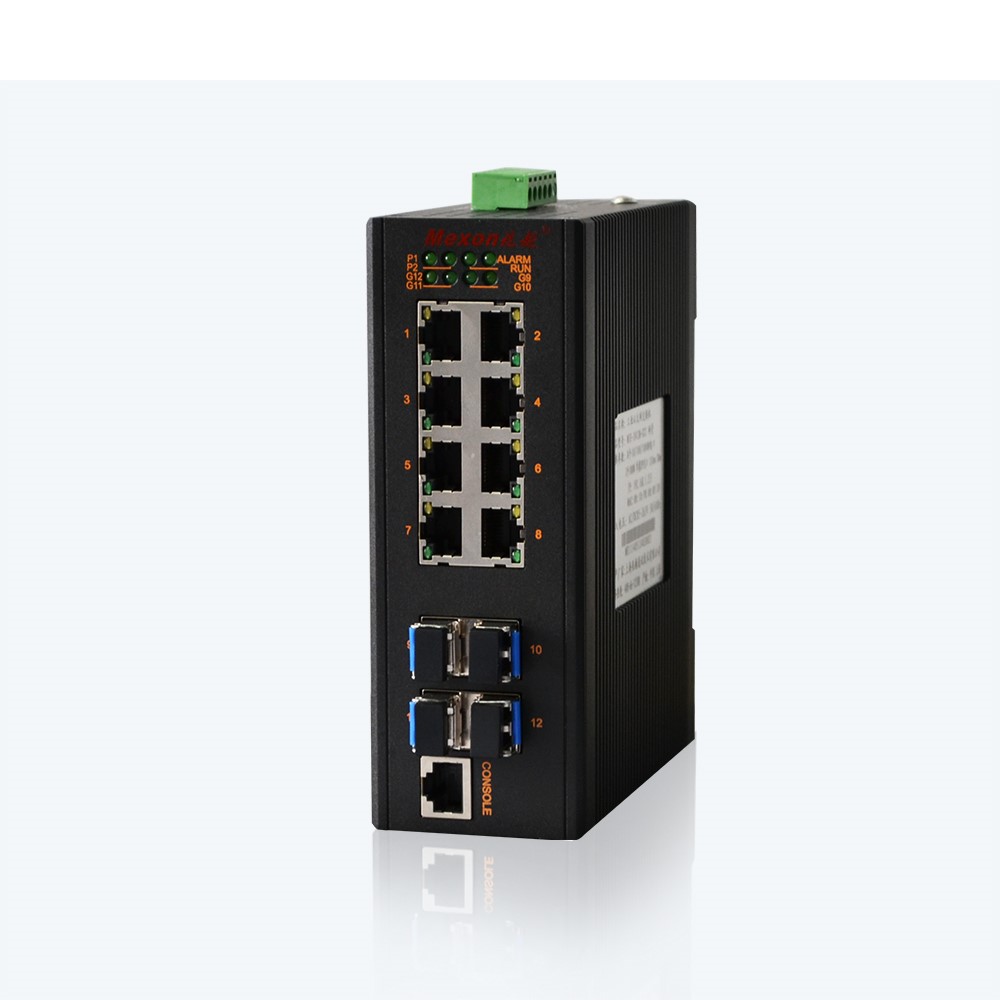

MIE-2412A 8GE+4GSFP卡轨式全千兆网管型工业以太网交换机
● 支持8个10/100/1000M自适应以太网RJ45接口，4个1000M SFP扩展槽
● 可选POE供电，支持802.3af/at供电标准
● 支持MR-Ring快速环网（自愈时间 < 20 ms），兼容STP/RSTP/MSTP生成树协议
● 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP协议
● 支持动态和静态链路聚合
● 支持IGMP Snooping和GMRP过滤组播封包
● 支持基于MAC 地址的端口锁定，防止非法入侵
● 支持SNMPv1/v2不同等级的网络管理协议
● 多种网管方式：Web、Snmp，Telnet，console
● IP40防护等级，波纹式铝型材外壳，工业4级电磁兼容性设计
