产品介绍:
MIER-2420交换机是上海兆越通讯技术有限公司的一款20端口千兆以太网交换机,配置16个千兆以太网口,4个千兆SFP扩展槽,是为了无缝整合控制网络和现场网络而设计。
MIER-2420交换机非常适合用户在高带宽需求的网络里作为主干网络设备来使用,无阻塞转发及错误帧过滤可以极大地提高用户的效率,IEEE802.3x及背压式流量控制可以确保交换机不会有数据包丢失,丰富的LED指示灯状态可以让用户实时了解到交换机的运行状态。具有16个千兆以太网端口,它是用于工业网络连接的坚固耐用经济实惠的解决方案。该交换机最高可配备4个千兆SFP接口,可配置千兆以太网电口或光口,可根据需求灵活组建以太网络,所有产品都通过100%测试,满足工业自动化控制应用的可靠性需求。
功能特性:
l 4个可选的SFP插槽,可扩展千兆电口或光口
l 8K MAC地址表
l 支持9K超大帧
l 以太网电口全/半双工、交叉/直连自适应
l 4M bits内存,存储-转发,全线速转发
l 转发速率:10Mbps:14,880pps;100Mbps:148,810pps;1000Mbps:1,488,100pps
l 缓冲区内存大小:2.72M bits
产品规格:
接口
l 以太网接口:16个10/100/1000Base-T(X) 自适应以太网口,全/半双工和MDI/MDI-X自适应
l SFP接口:4个1000M SFP扩展槽
标准
l IEEE 802.3:10BaseT
l IEEE 802.3u:100BaseT(X)
l IEEE 802.3ab:1000BaseT(X)
l IEEE 802.3z:1000BaseSX/LX/LHX/ZX
l IEEE 802.3x:流控
l MTBF(平均无故障时间)时间:197,700 h
电源
l 输入电压:AC/DC85~265V
l 接线方式:5芯凤凰端子接线
l 最大功耗:14.74W
LED指示灯
l POW:电源指示
l SPEED:端口速率指示
l LINK/ACT:端口数据传输状态指示
机械特性
机械特性
l 外壳:铝制外壳
l 防护等级:IP30
l 外形尺寸(W x H x D):482.6×44×280mm
l 净重:2.5Kg
l 安装方式:1U机架式安装
环境
l 工作温度:-10℃~70℃
l 宽温温度:-40℃~75℃
l 储存温度:-40℃~80℃
l 相对湿度:5%~95%(无凝露)
EMC测试:
名 称 |
试验依据 |
描 述 |
等级 |
静电放电抗扰度试验 |
GB/T 17626.2-1998 |
空气放电±15KV接触放电±8KV |
4级 |
电快速瞬变脉冲群抗扰度试验 |
GB/T 17626.4-1998 |
试验电平:±4KV(电源),±2KV(网口)干扰信号重复频率:2.5KHz(电源),5KHz(网口)干扰信号持续时间:正负极性各60s |
3级 |
振荡波抗扰度试验 |
GB/T 17626.12-1999 |
试验电压:共模2.5KV,差模1KV试验频率:1MHz、100KHz脉冲群持续时间:大于2s重复率:400次/s |
3级 |
浪涌(冲击)抗扰度 |
GB/T 17626.5-1999 |
试验电平:共模2KV,差模1KV试验脉冲次数:正负各5次脉冲间隔时间:25s |
4级 |
脉冲磁场抗扰度试验 |
GB/T 17626.9-1998 |
试验电平:11000A/m(峰值)脉冲次数:正负极性各5次时间间隔:10s |
3级 |

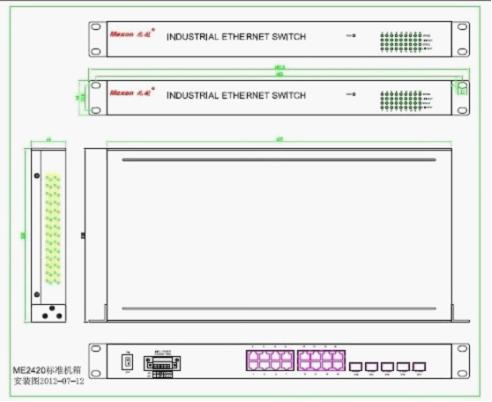

安装机械图:
![](http://www.cechina.cn/UpLoad/CompanyFile/2013/1/6/42ea7f87-54f9-48b8-91bb-a480df2f507c.jpg)
订货信息:
标准型号
产品型号 |
规格说明 |
MIER-2420 |
16个10/100/1000M电口+4个1000M SFP扩展插槽 |
可选附件
产品型号 |
规格说明 |
1G SFP模块 |
ME-S2101 |
SFP with 10M/100M/1000M(RJ-45) |
ME-S2118-S |
SFP 1.25G/1.0625G、 850nm LC 550m |
ME-S2123-S |
SFP 1.25G/1.0625G、 1310nm LC 20km |
ME-S2123-S40 |
SFP 1.25G/1.0625G、 1310nm LC 40km |
ME-S2125-S80 |
SFP 1.25G/1.0625G 、1550nm LC 80km |
ME-S2123S-S |
SFP 1.25G/1.0625G、 1310nm 单纤LC 20km |
ME-S2123S-S40 |
SFP 1.25G/1.0625G、 1310nm 单纤LC 40km |
ME-S2125S-S80 |
SFP 1.25G/1.0625G 、1550nm 单纤LC 80km |
