功能特性：
l 国际通用全范围交流输入
l 支持输入85-264VAC或120-370VDC，DC24V输出的产品供电
l 短路、过压、过负载保护
l 自动散热性能强
l 标准卡轨式安装
l 空载功率损耗＜1W
l LED状态指示灯
l 满载高温老化测试
规格参数
产品型号
ME-PWR-20-24
输出
直流电压
24V
额定电压
1A
电流范围
0～1A
额定功率
24W
纹波与噪声
150mVP-P
电压调整范围
21.6～26.4V
电压精度
±1.O％
线性调整率
负载调整率
启动、上升时间
500ms,30ms/230VAC1000ms,50ms/115VAC（满载时）
保持时间
50ms/230VAC20ms/115VAC（满载时）
输入
电压范围
85～264VAC或120～370VDC
频率范围
47～63Hz
功率
84％
交流电流
0.55A/115VAC 0.35A/230VAC
浪涌电流
冷启动：20A/115VAC 40A/230VAC
漏电流
＜1mA/240VAC
保护
过负载
额定输出功率的105％～160％
过电压
27.6～32.4％
功能
DC OK信号
18～27V/20mA
环境
工作温度
-20～70℃
工作湿度
20～90％RH，无冷凝
储存温度、湿度
-40～85℃，10～95℃％ RH
温度系数
±0.03％℃（0～50℃）
耐振动
零件：10～500Hz，2G 10分钟/周期，X、Y、Z轴各60分钟；安装：符合IEC60068-2-6
安规电磁兼容性
安全规范
UL508，TUV EN60950-1认证通过
耐压
I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P I/P-FG O/P-FG:＞100M Ohms/500VDC/25℃/70％RH
电磁兼容发射
符合EN55011，EN55022，EN61204-3，EN61000-3-2
电磁兼容抗扰度
符合EN61000-4-2，3，4，5，6，8，11，EN61000-6-1，EN61204-3，A级重工业标准
其他
MTBF
≥236.9Khrs
外形尺寸
22.5×90×100mm（W×H×D)

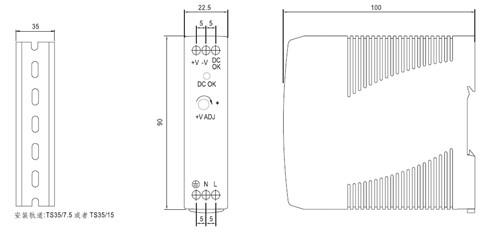

安装机械图
选型资料
DC24V输出卡轨式电源模块，输入85-264VAC或120-370VDC
