MIE-1488系列是兆越公司推出的一款千兆工业级非网管型以太网交换机，产品配置灵活，避免了复杂性的使用，产品标准配置8个100Base-FX光口，3个千兆SFP口，满足了工业现场对于要求大带宽传输且光电组合交换机的需求。
MIE-1488系列工业以太网交换机系列产品提供壁挂式及卡轨式安装方式，为用户现场安装提供极大的便利。产品在元器件选用方面进行了严格筛选，交换机内的元器件均使用高性能工业级器件。在产品稳定性、环境适应性方面可为用户提供极大的安全保证。此系列产品具有冗余电源输入功能，提供两路电源输入端子接口，可以单个使用，也可以外接两套独立的直流电源供电系统，在任何一套电源系统出现故障时，可以保证设备不间断正常运行。
端口多样化，配置灵活，光电组合
l 支持3个千兆SFP扩展槽
l 支持IEEE802.3x 全双工流控和背压式半双工流控
l 支持8K MAC地址表
l 支持MAC地址自学习功能，自动更新功能
l 支持全双工和半双工自动协商方式
l CRC校验消减错误帧,优化网络带宽
l 内置过流保护，支持双电源输入，支持双电源告警信息输出（适于DC12V/24V）
l 一路继电器输出，支持电源告警信息输出
技术参数
名称
规格参数
光口
8个100Base-FX光口，单/多模SC/ST/FC接口可选
千兆SFP口
3个千兆SFP接口，可配置千兆光口或电口
光口工作波长
单模1310nm，多模1310nm
光口发射光功率
单模-3～-12dB，多模-10～-18dB
光口传输距离
单模20km，多模2km（长距离模块可定制）
处理类型
存储转发
MAC地址表大小
8K
背板带宽
4.6Gbps
包转发速率
11.3Mpps
流控
IEEE 802.3x流量控制，半/双工背压流量控制
包缓冲区大小
128K
指示灯
电源指示：PWR1、PWR2，接口灯指示：F1-F8、G1-G3
电源
输入电压：DC12/24V，AC/DC85～265V可选
6位绿色端子接线
最大功耗：≤6W
支持失电告警功能（DC12V/DC24V）
工作环境
工作温度：-40℃～+75℃
储存温度：-40℃～85℃
相对湿度：5％～95％无凝露
安装方式
DIN卡轨式或壁挂式

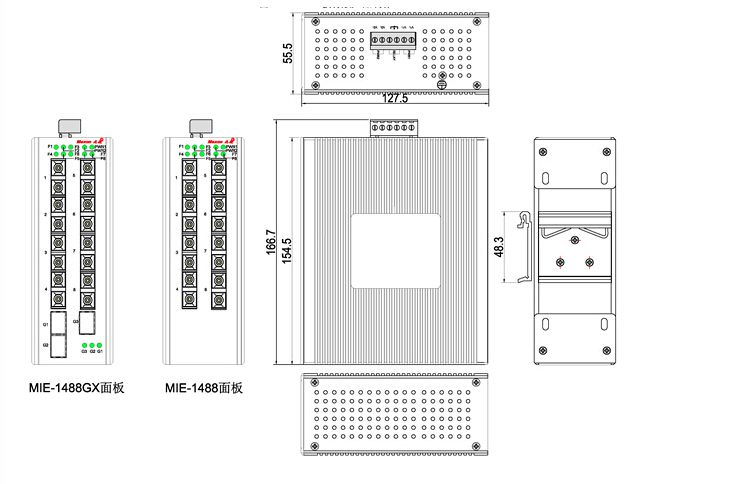

外形尺寸
宽×高×深：55.5×154.5×127.5mm
防护等级
IP30防护等级，无风扇设计
MTBF
350000h
质保期
5年
符合标准
IEEE802.3：CSMA/CD
IEEE802.3u：100Base
IEEE802.3ab：1000Base-T
IEEE802.3z：1000Base-LX
EMI
电磁干扰度测试
EMC
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.),300V(1s)
EMC等级
依据标准
等级
静电放电抗扰度试验
GB/T 17626.2-1998
4级
电快速瞬变脉冲群抗扰度试验
GB/T 17626.4-199
浪涌(冲击)抗扰度
GB/T 17626.5-1999
脉冲磁场抗扰度试验
GB/T 17626.9-1998
产品型号规格说明MIE-1488M8个100M多模SC/ST/FC光口1310nm，0-2km，输入电压：DC24V，提供AC/DC85～265V电源可选MIE-1488S8个100M单模SC/ST/FC光口1310nm，0-20km，输入电压：DC24V，提供AC/DC85～265V电源可选MIE-1488M-GM38个100M多模SC/ST/FC光口1310nm，0-2km，3个1000M 多模SFP模块，输入电压：DC24V，提供AC/DC85～265V电源可选MIE-1488S-GS38个100M单模SC/ST/FC光口1310nm，0-20km，3个1000M 单模SFP模块，输入电压：DC24V，提供AC/DC85～265V电源可选可选附件ME-S2101SFP with 10M/100M/1000M（RJ-45）ME-S2118-SSFP 1.25G/1.0625G、 850nm LC 550m ME-S2123-SSFP 1.25G/1.0625G、 1310nm LC 20km ME-S2123-S40SFP 1.25G/1.0625G、 1310nm LC 40km ME-S2125-S80SFP 1.25G/1.0625G 、1550nm LC 80km ME-S2123S-SSFP 1.25G/1.0625G、 1310nm 单纤LC 20km ME-S2123S-S40SFP 1.25G/1.0625G、 1310nm 单纤LC 40km ME-S2125S-S80SFP 1.25G/1.0625G 、1550nm 单纤LC 80km ME-PWR-24-20DC24V输出卡轨式电源模块，额定功率20W,输入85-264VAC或120-370VDCME-PWR-24-40DC24V输出卡轨式电源模块，额定功率40W,输入85-264VAC或120-370VDCME-PWR-24-100DC24V输出卡轨式电源模块，额定功率100W,输入85-264VAC或120-370VDC
产品型号
规格说明
MIE-1488M
8个100M多模SC/ST/FC光口1310nm，0-2km，输入电压：DC24V，提供AC/DC85～265V电源可选
MIE-1488S
8个100M单模SC/ST/FC光口1310nm，0-20km，输入电压：DC24V，提供AC/DC85～265V电源可选
MIE-1488M-GM3
8个100M多模SC/ST/FC光口1310nm，0-2km，3个1000M 多模SFP模块，输入电压：DC24V，提供AC/DC85～265V电源可选
MIE-1488S-GS3
8个100M单模SC/ST/FC光口1310nm，0-20km，3个1000M 单模SFP模块，输入电压：DC24V，提供AC/DC85～265V电源可选
可选附件
ME-S2101
SFP with 10M/100M/1000M（RJ-45）
ME-S2118-S
SFP 1.25G/1.0625G、 850nm LC 550m
ME-S2123-S
SFP 1.25G/1.0625G、 1310nm LC 20km
ME-S2123-S40
SFP 1.25G/1.0625G、 1310nm LC 40km
ME-S2125-S80
SFP 1.25G/1.0625G 、1550nm LC 80km
ME-S2123S-S
SFP 1.25G/1.0625G、 1310nm 单纤LC 20km
ME-S2123S-S40
SFP 1.25G/1.0625G、 1310nm 单纤LC 40km
ME-S2125S-S80
SFP 1.25G/1.0625G 、1550nm 单纤LC 80km
ME-PWR-24-20
DC24V输出卡轨式电源模块，额定功率20W,输入85-264VAC或120-370VDC
ME-PWR-24-40
DC24V输出卡轨式电源模块，额定功率40W,输入85-264VAC或120-370VDC
ME-PWR-24-100
DC24V输出卡轨式电源模块，额定功率100W,输入85-264VAC或120-370VDC
