MIER-2016机架式非网管型全千兆工业以太网交换机，是一款宽温型产品，工作温度可达-40℃～75℃。产品可提供16个1000M端口，可配置千兆光口或电口。产品提供高达32Gbps背板交换能力，全线速过滤转发，为需求大带宽数据传输业务提供了可靠性的通信保障。
MIER-2016机架式非网管型全千兆工业以太网交换机采用最新千兆光纤技术，结合目前应用最广的以太网技术，是一款集光通信、以太网接入一体的综合通信单元，专门为电力配网自动化、工业自动化、轨道交通、智能交通等行业数据通信领域而设计。
MIER-2016机架式非网管型全千兆工业以太网交换机使用1U机架式安装方式，采用IP30防护等级，满足工业现场安装需求。在电源设计上，使用标准绿色端子接线方式，输入电压AC/DC85～265V电源输入。电磁兼容性方面，严格按照电磁兼容性四级标准设计。
功能特性
l 高性能交换芯片，满足监控行业特殊性需求
l 16个1000M端口，可配置千兆光口或电口
l 高达4级电磁兼容标准
l 256kb包缓冲
l 支持多达8K单播MAC地址
l 全双工（IEEE 802.3x）和半双工流量控制
l 支持自动地址学习和老化
l 符合：IEEE 802.3、 IEEE 802.3u、IEEE 802.3ab、IEEE 802.3z等标准
l 安装方式：1U机架式安装方式
l 防护等级IP30防护等级，无风扇设计，符合工业标准
l 输入电压：AC/DC85～265V
l 工作温度：-40℃～75℃
l 质保期：5年
l MTBF：350000h
MIER-2016 技术参数
名称
规格参数
端口
16个1000M端口，可配置千兆光口或电口
以太网口传输速率
1O/1OO/1000M自适应
以太网口传输距离
双绞线:100m(采用标准CAT5，CAT5e 网络线缆)
千兆光口工作波长
单模1310nm，多模850nm
光口传输距离
单模20km,多模550m（长距离模块可定制）
MACA地址表
8K
处理类型
存储转发
包缓冲区
256kb
背板带宽
32Gbps
包转发速率
47.616Mpps
流控
IEEE 802.3x流量控制，半/双工背压流量控
指示灯
电源指示：POW，接口灯指示：SPEED、LINK/ACT
电源
输入电压：AC/DC85～265V
6位端子接线
最大功耗：14.74W
工作环境
工作温度：-40℃～+75℃
储存温度：-40℃～85℃
相对湿度：5％～95％无凝露
安装方式
1U机架式安装
外形尺寸
宽×高×深：485.8×44×280mm
防护等级
IP30防护等级，无风扇设计
MTBF
350000h
质保期
5年
符合标准
IEEE802.3：CSMA/CD
IEEE802.3i：10Base-T
IEEE802.3u：100Base-T/FX
IEEE802.3ab：1000Base-T
IEEE 802.3z：1000Base-SX和1000Base-LX
EMI
电磁干扰度测试
EMC
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.),300V(1s)
NIER-2016 EMC等级
依据标准
等级
静电放电抗扰度试验
GB/T 17626.2-1998
4级
电快速瞬变脉冲群抗扰度试验
GB/T 17626.4-199
浪涌(冲击)抗扰度
GB/T 17626.5-1999
脉冲磁场抗扰度试验
GB/T 17626.9-1998

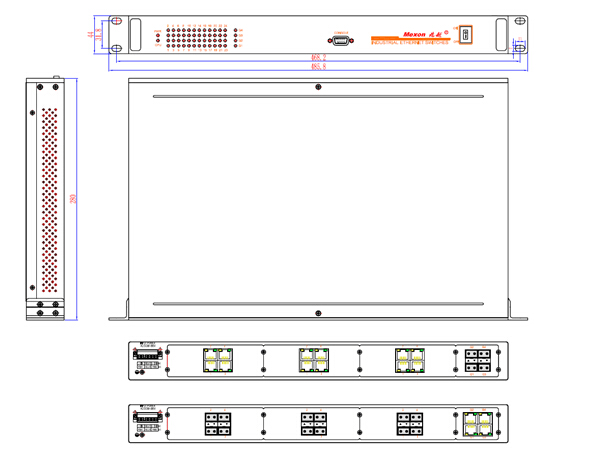

MIER-2016 安装机械图
MIER-2016 选型资料
产品型号
MIER-2016G
16个1000M SFP扩展槽，输入电压AC/DC85～265V
MIER-2016G-GX4
12个10/100/1000M以太网口，4个1000M SFP扩展槽，输入电压AC/DC85～265V
MIER-2016G-GX8
8个10/100/1000M以太网口，8个1000M SFP扩展槽，输入电压AC/DC85～265V
MIER-2016G-GX12
4个10/100/1000M以太网口，12个1000M SFP扩展槽，输入电压AC/DC85～265V
规格说明
1G SFP模块
ME-S2101
SFP with 10M/100M/1000M（RJ-45）
ME-S2118-S
SFP 1.25G/1.0625G、 850nm LC 550m
ME-S2123-S
SFP 1.25G/1.0625G、 1310nm LC 20km
ME-S2123-S40
SFP 1.25G/1.0625G、 1310nm LC 40km
ME-S2125-S80
SFP 1.25G/1.0625G 、1550nm LC 80km
ME-S2123S-S
SFP 1.25G/1.0625G、 1310nm 单纤LC 20km
ME-S2123S-S40
SFP 1.25G/1.0625G、 1310nm 单纤LC 40km
ME-S2125S-S80
SFP 1.25G/1.0625G 、1550nm 单纤LC 80km
