鼎实科技PROFIBUS与自由串口RS485（PB-B-RS485）总线桥
地址/数据标识位的应用
一、 需求与应用
当多台自由串口rs485设备通过一台PB-B-RS485总线桥接入到PROFIBUS系统中，有客户需求辨识到被连接的多台设备的工作状况
地址/数据标识位是一种比较特殊通讯方式，主要应用在总线型的多机系统中。目前市场上PROFIBUS DP—RS232，RS485协议转换网关很多，但具有地址/数据标识位功能的协议转换网关很少。鼎实科技生产的PROFIBUS总线桥一直以稳定、方便易用的特性在工业应用中处于领先地位。
本文以PB-B-RS232/485总线桥的地址/数据标识位为例，介绍其原理及应用。
二、 地址/数据标识位概念
多机通信可以按照以下协议进行：
1、 首先使所有从机的SM2位置1处于只接收地址帧的状态。
2、 主机先发送一帧地址信息，其中8位地址，第9为为地址/数据信息的标志位，该位置1表示该帧为地址信息。

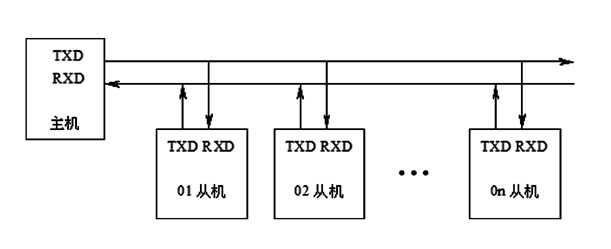

图1 多机系统
3、 从机接收到地址帧后，各自将接收的地址与本从机的地址比较。对于地址相符的那个从机，使SM2位清0，以接收主机随后发来的所有信息；对于地址不符的从机，仍保持SM2=1，对于主机随后发来的数据不予理睬，直至发送新的地址帧。
4、 当从机发送数据结束后，发送一帧校验和，并置第9位(TB8)为1，作为从机数据传送数据结束标志。
三、 PB-B-RS232/485总线桥在STEP 7中的设置
用户不需要了解上述地址/数据标志位的具体实现，直接根据PB-B-RS232/485的GSD文件进行配置即可实现地址/数据标志位。

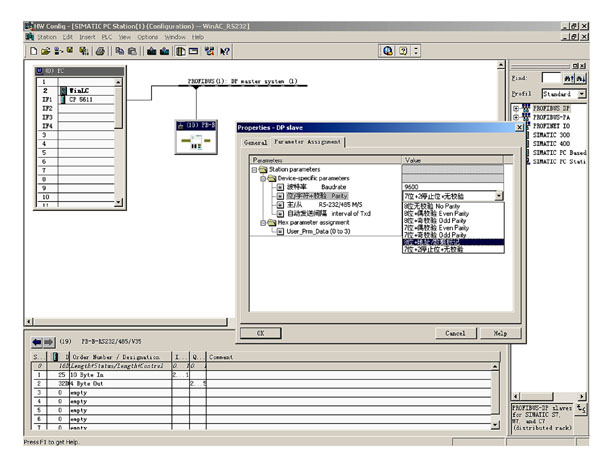

见图2所示STEP 7的配置界面。
图2 地址/数据标识位的配置
发送的第一个字节是地址字节，随后是传输数据，总线桥自动设置该标识位。
关于总线桥更详细的配置方法，请参考《PB-B-RS232/485产品手册》，《PB-B-RS232/485应用手册》。
