易控INSPEC软件与欧姆龙CP系列PLC以太网通讯无锡北辰

摘要

易控INSPEC软件通过以太网连接欧姆龙CP系列PLC(CP1E,CP1L,CP1H等)，BCNet-CP通讯模块为PLC提供以太网通讯接口。

关键词

欧姆龙CP系列PLC 设备信息化 易控INSPEC 以太网通讯

应用要求

通过易控INSPEC软件采集现场设备的实时生产和设备数据。主要设备的控制器有三菱、西门子、欧姆龙等PLC，通讯方式采用以太网通讯，需要对原设备进行以太网升级。

设备硬件

欧姆龙CP系列PLC 监控计算机，易控INSPEC，通讯模块BCNet-CP

方案实施介绍

1、硬件连接

1）将BCNet-CP连接到欧姆龙CP系列PLC;

2）将各个BCNet-CP通讯模块，接入到局域网网络，与上位监控计算机连接。

2、BCNet通讯模块参数配置

如图配模块的IP地址：192.168.1.178,端口号：9600；

3、易控INSPEC软件参数配置

1）新建通道-选择“以太网”通讯方式，填入通道名称；

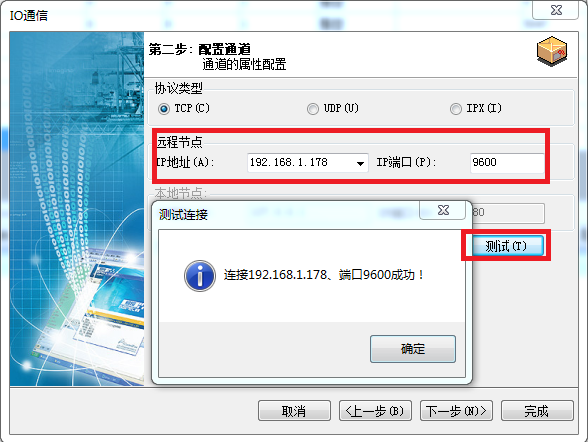

2）配置通道-远程节点中“IP地址”填入BCNet以太网模块的IP地址“192.168.1.178”， “IP地址”填入“9600”，点击“测试”，完成配置；

3）新建设备-在PLC中选择“欧姆龙Fins”，填入设备名称；

4）添加变量和测试监控；
