通过研华WebAccess软件实现以太网采集现场设备的实时生产和设备数据。现场控制器采用西门子S7200和S7300系列PLC,以太网通讯模块采用BCNet-S7MPI。
研华WebAccess 西门子PLC S7200 S7300 以太网通讯
方案实施介绍
一. 硬件连接
1)将BCNet-S7PPI连接到西门子S7200系列PLC上;
将BCNet-S7MPI连接到西门子S7300系列PLC上;
2)将BCNet模块通过网线与上位机电脑连接。
二、配置以太网通讯模块参数
三、研华WebAccess软件设置如下:
1. 打开IE浏览器,输入http://127.0.0.1,回车登入到设置页面,点击“工程管理”。

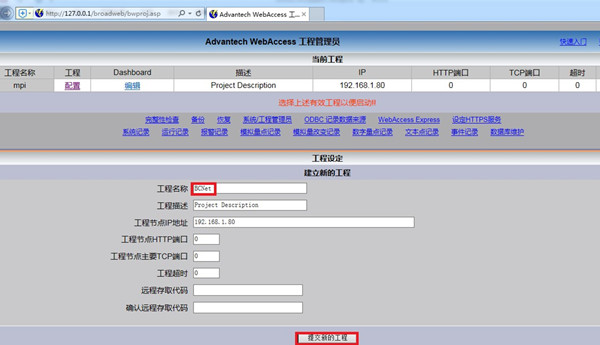

2. 新建工程,输入工程名称,点击“提交新的工程”。
3. 点击“添加监控节点”。
在设置页面中填入“节点名称”,点击“提交”。
4.点击“添加通讯端口”。
在设置页面中,“接口名称”中选择“TCPIP”,点击“提交”。

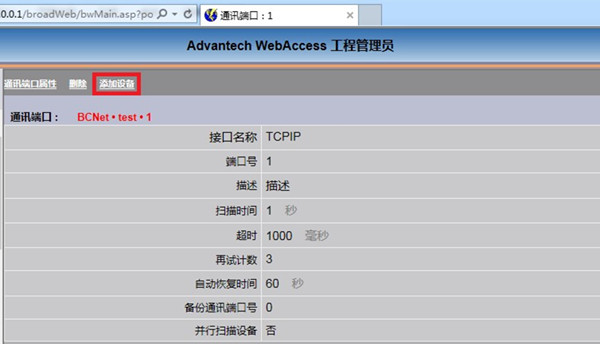

5.点击“添加设备”。
6、根据所要连接的设备类型,选择相应的设备驱动,具体如下:
(1)连接西门子S7200
输入设备名称,在“设备类型”中选择“SiemS72”,“IP地址”处填入BCNet-S7PPI模块的IP地址,“通讯端口号”为102,点击“提交”。
(2)连接西门子S7300
输入设备名称,在“设备类型”中选择“SiemS7”,“IP地址”处填入BCNet-S7MPI模块的IP地址,“通讯端口号”为102,点击“提交”。
7.新建通讯点及画面,启动运行,即可监控各设备下的实时数据。
