一、概述：
　　从甲方提供的厂区布局图的情况：整个厂区面积宽广，管道和罐装置密集，不利于信号的传输。根据实时监测点的位置要求和无供电电源的现状，通过分析可以提供以下组网方案。
　　二、方案：
　　图中画红色圆圈的地方为监测流量的点位置，蓝色圆圈的地方为检测压力点的位置。根据这些点的分布情况和距离的远近，系统方案描述如下面图示：

　　【厂区的平面图】

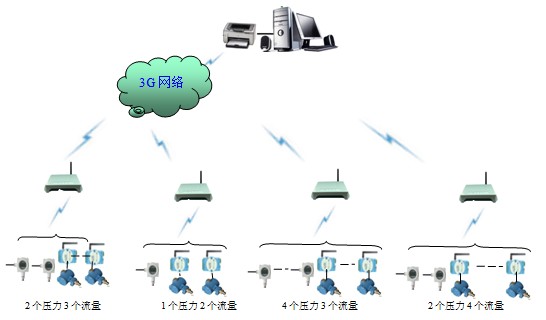

　　【方案架构图】

　　整个厂区面积较宽广，大于本产品的实际传输距离，加上厂区灌装制较多，影响无线信号的传输距离，因此可分四个区域用KL-H1100来收集各个点的压力和流量数据，每个区域无线接收器KL-H1100分别采集附近区域的各个点位的管网参数，KL-H1100把区域的压力、流量的实时采集值再通过3G网路传输到中央控制室。为了确保数据采集可靠，每个采集点的信号与无线接收器KL-H1100可以根据实际距离和周围信号的强弱的情况添加路由点来加强无线ZIBGEE信号的传输。大约每100米的距离添加一个无线JZH-000-12的路由器设备。汇集到KL-H1100的区域压力、流量多点的数值通过3G网路 传输到中央控制室的电脑中。在电脑上通过软件实现对管网的压力、流量实时数据和历史数据的查询和检测。
　　提示：流量、路由器、KL-H1100是依靠太阳能电池供电的，压力是采用锂电池供电的。
　　三、产品简介：
　　1、压力变送器JYB-KB-CW2000：
　　是一款电池供电，基于ZIGBEE无线通信协议的高精度压力变送器。
　　技术参数：
　　

　　2、无线采集模块JZH-314
　　采集、传输于一体设计的智能管理、智能传输模块。同时可以采集4路4~20mA输入信号。
　　技术参数：

　　3、太阳能电池 提供供电电源

　　4、无线接收器KL-H1100(物联网网关)
　　实现节点与互联网IP无缝信息传递的直连接产品。
　　技术参数
　　

　　5、流量变送器 输出为4mA~20mA信号
　　依据现场管道中液体的流速和安装方式待选
　　6、无线路由器 JZH-000-12
　　本产品只有传输功能智能管理、智能传输模块
　　技术参数
