PK6012三相智能电量变送器
一、产品综述
    PK6012模块是一智能型电参数采集模块,可测量三相电流、电压的真有效值,有功功率、无功功率、功率因数、频率、电能等参数，其输出为RS-485数字信号,通讯协议为标准MODBUS-RTU规约. 便于和PLC,组态软件应用。可代替传统的电压、电流、功率、功率因数、频率等变送器，及测量这些变送器的输入模块。广泛应用于电力,油田,水利,铁路,交通,机房,市政等领域.
二、主要技术参数
输入范围--- 交流45-65Hz
          电压量程(相电压):60V、100V、200V、250V、400V、500V (或按用户要求制作)

电流量程:1A、5A、10A (或按用户要求制作)
数据输出--- 三相电压Ua,Ub,Uc,三相电流Ia、Ib、Ic的真有效值,频率F,总有功功率P,总无
           功功率Q，总视在功率S,总功率因数PF，每相有功功率Pa,Pb,Pc,每相无功功率
           Qa,Qb,Qc,每相功率因数PFa,PFb,PFc,每相视在功率Sa,Sb,Sc,正向有功电度,反
           向有功电度,正向无功电度,反向无功电度
输出接口--- RS-485： 二线制、通讯距离：1200米、±15KV ESD保护
通讯协议--- MODBUS-RTU
波特率--- 1200、2400、4800、9600、19.2K bps
精度等级--- 电压,,电流 0.2级
           有功功率,无功功率,功率因数 0.5级
           正反向有功电度 0.5级 ;    正反向无功电度 1.0级
              频率 0.2级

隔离耐压--- 1000VDC
供电电源--- +8~30VDC,功耗<0.5W
工作温度--- -20~75℃
存贮条件--- -20℃～+80℃（RH:5%～95%不结露）
仪表规格--- 外形尺寸: 122mm * 70mm * 43mm
              安装方式:35mm DIN导轨卡装

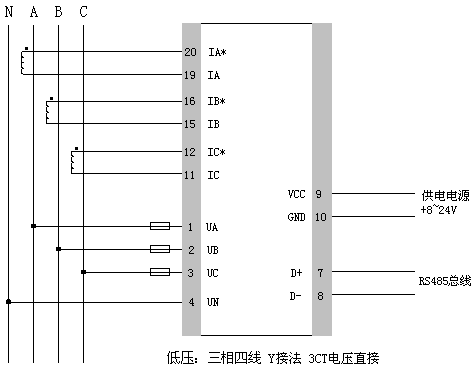

三、典型接线示意图

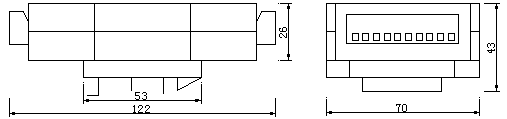

三、外形尺寸

具体资料请浏览：http://www.shyxck.com.cn  上海域信测控技术有限公司
