·TMT184的替代产品
·TMT84是新一代Profibus Pa信号温变模块
·保留了老产品TMT184所有技术特点
·增加了很多新技术特点
·双通道
·可带显示
·高精度（0.1℃）
·可带DIP地址拨码开办（要选了显示才有，因为在显示模块上设置，这是同TMT184的唯一区别）

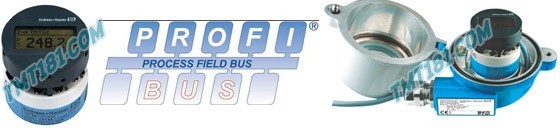

·TMT84—Profibus Pa信号
双通道
新一代Pa输出型温变模块
现场带显示、Pa输出M档温变
双输入，热备份
可带显示和接线盒
·应用行业：
电力、油气、化工、水泥等...
一体化温度变送器iTEMP PA TMT184一体化温度变送器,带PROFIBUS-PA 接口通过PROFIBUS-PA 供电和数字通信,安装于传感器内部Form B
特点· 通用可组态型，适用于各种PROFIBUS-PA 输入信号· DIP开关设定地址(可选项)· 高精度· EMC符合NAMUR NE 21，CE· 认证 —ATEX —FM —CSA· PROFIBUS-PA V3.0· 电气隔离· 用户自定义地址设定或扩展设定应用· 应用于PROFIBUS-PA 总线，符合EN 50170和IEC 61158-2· 温度变送器带PROFIBUS-PA 协议，用于将各种输入信号转换为数字输出信号· 输入 热电阻(RTD) 热电偶(TC) 电阻(Ω) 电压(mV)· 操作快速简便，使用PC直接从控制盘显示和维护,可使用Commuwin II操作软件操作和系统结构iTEMP PA TMT 184温度变送器是二线制变送器，输入2-、3-、4-线制热电阻信号、热电偶信号和电压信号，适用于测量和过程控制领域，采用PROFIBUS-PA 通信协议，通过PC操作软件(如Commuwin II)进行组态。
PROFIBUS-PA 是开放式现 场总线，符合EN 50170和 IEC 61158-2，专用于工业 过程领域。通常一个完整的 测量回路由温度传感器带 TMT 184温度变送器、段耦合器、PROFIBUS-PA 连接电阻、带操作软件的PLC或 PC组成。 每个总线段耦合器可连接的 变送器数量取决于变送器消耗、段耦合器的最大功率以及所要求的总线长度。通常情况下：·防爆区域每台段耦合器最多可连接9台TMT 184温度变送器·非防爆区每台段耦合器最多可连接32台TMT 184温度变送器
测量变量：
温度(温度线性化)、电阻和电压
测量范围
热电阻(RTD)
类型
最小测量范围
Pt100Pt500Pt1000 符合IEC 751
-200...850℃(-328...1562°F)-200...250℃(-328...482°F)-200...250℃(-328...482°F)
10 K10 K10 K
Ni100Ni500Ni1000符合DIN 43760
-60~180℃ (-76~356°F )-60~150℃ (-76~302°F )-60~150℃ (-76~302°F )
· 连接类型:2-,3-或4-线制连接· 在2线制系统中可以对电缆电阻进行软件补偿(0~20Ω)· 传感器电缆电阻每根最大40Ω· 传感器电流≤0.6mA
电阻变送
电阻Ω
10~400Ω10~2000Ω
10Ω100Ω
热电偶(TC)
B (PtRh30-PtRh6)C (W5Re-W26Re)D (W3Re-W25Re)E (NiCr-CuNi)J (Fe-CuNi)K (NiCr-Ni)L (Fe-CuNi)N (NiCrSi-NiSi)R (PtRh13-Pt)S (PtRh10-Pt)T (Cu-CuNi)U (Cu-CuNi)II符合IEC 584 第1部分
0~+1820℃ (32~3308°F )0~+2320℃ (32~4208°F )0~+2495℃ (32~4523°F )-200~+ 915℃ (-328~1679°F )-200~+1200℃ (-328~2192°F )-200~+1372℃ (-328~2501°F )-200~+900℃ (-328~1652°F )-270~+1300℃ (-454~2372°F )0~+1768℃ (32~3214°F )0~+1768 ℃(32~3214°F )-200~+400 ℃(-328~752 °F)-200~+600℃ (-328~1112°F )
500 K500 K500 K50 K50 K50 K50 K50 K500 K500 K50 K50 K
· 冷端内部(Pt100)或外部(0~80℃) · 冷端精度:±1K· 传感器电流=30nA
电压变送
毫伏变送器
-10~100 mV
5 mV
输出值· 输出信号：物理数据传输(物理层) 总线接口符合IEC 61158-2· 传输特性：温度线性· 故障信号：状态信息符合PROFIBUS-PA V3.0说明· 数据传输速率：31.25 kBit / s，电压模式· 信号代码：Manchester II
供电电源：U =9～30 V DC非防爆区，极性保护； U =9～15 V DC防爆区，极性保护
性能特性响应时间：1s参考条件：标定温度+23℃(73.4°F)±5K电源影响：≤±0.01%/V偏离24V1 环境温度影响(温度漂移)：热电阻(Pt100)： Td=±(15ppm/K*(最大测量范围+200)+50ppm / K*预设测量范围)*△θ△θ =环境温度对参考温度的偏离值长期稳定性：≤0.1K / 年2或0.05% /年3 2负载影响：≤±0.02% / 100Ω1
1、所有数值相对于测量终值2、根据参考条件3、%相对于可调的测量范围(取大值)
