![](http://www.cechina.cn/Upload/companyfile/2008/4/3/d0c78c97-0461-43a0-8777-b1adfb3f6ff1.jpg)
E51 单片机学习板具有小巧美观,功能强大,使用方便的特点,是市面上最实惠的 51学习板,支持 STC、AT89S、SST 等 51 兼容单片机和 ATMega8515 管脚兼容的 AVR 单片机, 配有丰富的源代码,帮助您轻松进入单片机世界,助您早日成为单片机高手。
E51 单片机学习板主要性能特征:
◆集仿真器、实验仪、编程器于一体;
◆提供仿真芯片,能够设置断点查看变量跟踪调试;
◆提供USB 功能,通信、下载更方便;
◆红外、无线遥控紧跟技术潮流;
◆LED、数码管、LCD、8x8 点阵多种显示;
◆带有I2C、AD、DA、时钟、温度、继电器、蜂鸣器、按键等丰富功能;
◆引出单片机所有端口,方便用户自己扩展实验;

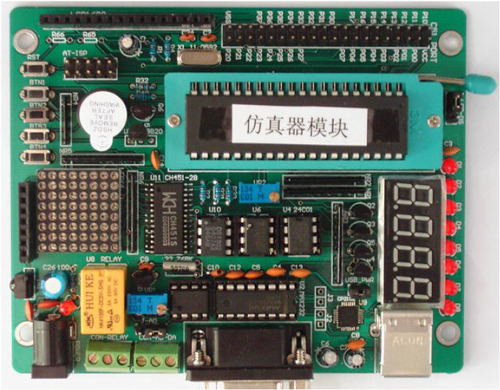

硬件描述:
1、主芯片插座,实验时放STC89C51,硬件仿真时放仿真芯片
2、显示选择跳线:LED实验选择上方两个脚,数码管实验选择下面两个脚,LCD实验将跳线拿掉
3、8个LED,完成流水灯等实验
4、4位数码管
5、USB接口,用USB线与计算机连接,提供USB转串口功能,注意:使用USB连接时不要连接RS232
6、USB取电跳线:插上跳线可以提供USB供电(注意此时电源插孔不要插电源),拿掉跳线时需要在电源插孔插5V直流电源
7、DA偏置电位器:为TLC5615提供偏置电压
8、MAX232芯片,提供232电平转换
9、RS232接口,用串口线与计算机相连,注意使用串口线连接时不要连接USB,否则可能产生冲突
10、AD选择跳线:测电位器电压时选择左面两个脚,通过接线端子测外部电压时选择右面两个脚
11、AD、DA接线端子左引脚地线,中间AD,右引脚DA
12、AD电位器,AD实验使用
13、继电器接线端子:左引脚输入,中引脚常开,右引脚常闭
14、5V直流电源插座(注意不要与USB 供电同时使用,采用直流电源供电时,断开USB供电跳线见6)
15、红外接收头,接收红外遥控器信号,通常不小于8米
16、8X8点阵模块,由CH451驱动显示
17、无线接收模块接口
18、蜂鸣器
19、4个按键
20、复位按键,按下后单片机复位
21、AT单片机下载线接口
22、1602液晶接口
23、51引出扩展端口,方便扩展实验
◆ 提供以下实验内容(提供源代码):
1、LED 流水灯
2、蜂鸣器警报声实验
3、外部中断实验
4、定时器实验
5、按键实验
6、数码管实验
7、24cxx开机次数实验
8、lcd实验
9、串口通讯实验
10、PWM控制LED 渐亮渐灭实验
◆ 提供以下扩展实验内容(提供源代码):
1、TLC549 AD 实验
2、TLC5615 DA 实验
3、DS18B20 温度实验
4、DS1302 时钟实验
5、继电器实验
6、无线遥控实验
7、8×8点阵实验
8、USB 转串口通讯实验
9、红外接收实验
◆ 光盘资料包括:
开发板原理图
KeilC 软件,STC 下载软件
配套例子程序
51电子版图书
KeilC 电子教程
◆ 学习板配件包括:
E51 学习板一块
串口延长线一条
USB 线一条
产品光盘一张
1602 字符液晶一块
无线遥控器和无线接收模块一套
仿真芯片一块
红外遥控器一台
全套价格438元,此价格为不带票价格。
