AT91SAM9261 是以ARM926EJ-S ARM Thumb 处理器为核心的完全的片上系统，它扩展了DSP 指令集和Jazelle Java 加速器。主时钟频率190MHz 时性能高达210 MIPS。
AT91SAM9261 是一个为带LCD 显示应用而优化了的主机处理器。它的集成LCD 控制器支持BW 而且达到16M 色彩，主动和被动LCD 显示。160K 字节的片上SRAM 可配置为帧缓冲，能将LCD 刷新对整体处理器性能上的影响减到最小。外部总线接口包括支持同步DRAM（SDRAM）和支持静态存储器的控制器，并有特殊接口电路以支持CompactFLASH、NAND Flash。
AT91SAM9261 集成了一个支持影射的基于ROM 的Boot loader，例如，从外部DataFlash 影射到外部SDRAM。由软件控制的功率管理控制器(PMC)通过有选择的启用和关闭处理器、各种外设和工作频率的调解能使系统功率损耗保持
最小。
AT91SAM9261 还集成了宽范围的调试特性。包括JTAG-ICE,一个专用的UART 调试通道(DBGU)和嵌入式实时追踪。这使所有应用的调试和开发，特别是严格要求实时性的应用得以实现。

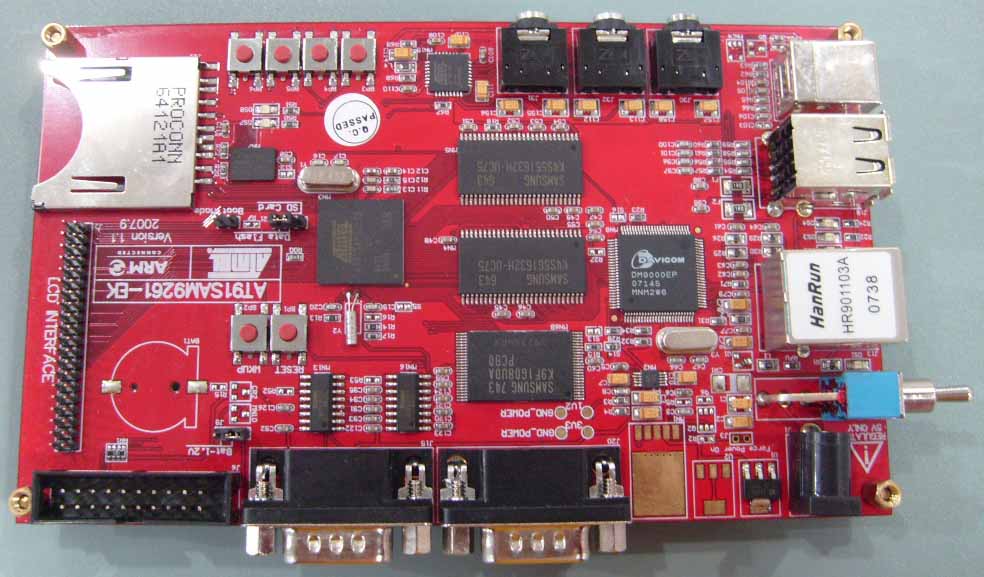

AT91SAM9261-EK硬件资源：
1、CPU
● AT91SAM9261S，工业级，无铅，217BGA （需AT91SAM9261，加35元）
2、存储器
● 64MB SDRAM ，为K4S561632或HY57V561620
● 4MB DataFash，AT45DB321，存储系统启动代码；可另配8M DATAFLASH CARD
● 128MB NandFlash,存储系统内核和应用程序 ；可升级为256MB
3、通信接口
● 一个专用调试串口，即DBGU串口
● JTAG调试接口 ，标准20芯接口
● 一个10/100Mbps网络,带网络变压器和状态指示灯
● 高质量音频输入，输出接口(AT73C213)
● 一个SD卡接口(SPI模式),无容量限制,AT91SAM9261自带SD控制器
● 一个五线串口,支持RS485和ISO7816协议
● 两组USB 2.0 F-S Host端口,全兼容OHCI USB 2.0 F-S规格
● 一组USB 2.0 F-S Device端口,完全兼容OHCI USB 2.0 F-S规格
4、人机接口
● LCD插槽上引出了SAM9261的全部LCD信号线，支持TFT-LCD和STN-LCD
● 四线触摸屏接口(ADS7843)
● 四个键盘和二个状态指示灯
5、其它
● +5V Only电源输入
● 可选备份电池电路
AT91SAM9261-EK软件资源：
● LCD测试程序，包括IAR版本、ADS版本；
● 声卡测试程序，ADS版本；
● IO测试程序，包括KEIL版本，IAR版本；
● 提供网络测试程序，IAR版本；
● 提供U-Boot源码；
● 提供Linux Demo，ATMEL版本；
● 提供Linux网络下载共享应用范例，微控电子作品；
● 提供wince5 demo，并提供Bin格式BSP；
● 提供wince6 demo，并提供bin格式BSP；
● 提供ATMEL原装EK光盘；
● 提供ADS,KEIL,IAR开发环境；
● 提供EK相关器件数据手册；
提供300页用户手册，目录如下：
第一章：AT91SAM9261介绍
第二章：AT91SAM9261-EK硬件介绍
第三章：使用SAM-BA烧写Wince Demo
第四章：Wince Demo的配置和使用
第五章：Linux Demo的烧写、配置以及使用
第六章：LCD测试
第七章：网络测试
第八章：音频测试
第九章：ADS下9261调试方法
第十章：IAR下9261调试方法
第十一章：Keil下9261调试方法
第十二章：Linux应用范例
附录一：搭建基于VPC的Linux平台（RedHat 9）
附录二：搭建基于VM+FC7的Linux平台（简易）
附录三：建立u-boot开发环境
附录四：开发工具介绍
附录五：Linux常用命令介绍
附录六：Vi使用手册
附录七：Wince介绍
AT91SAM9261特点
· 融合了ARM926EJ-STM ARM○R Thumb○R 处理器
－ 扩展DSP指令
－ ARM Jazelle 技术提供了Java加速功能
－ 16K字节数据缓存，16K字节指令缓存，写缓冲器
－ 工作于190 MHz时性能高达 210 MIPS
－ 存储器管理单元
－ 嵌入式ICE ，支持调试信道
－ 中等规模的嵌入式宏单元结构
· 附加的嵌入式存储器
－ 32K字节片内ROM,最大总线速率下单周期访问
－ 160K字节片内SRAM，最大处理器或总线速率下单周期访问
· 外部总线接口（EBI）
－ 支持SDRAM，静态存储器，NAND Flash 和CompactFlash
· LCD控制器
－ 支持被动或主动显示
－ 在STN彩色模式下达16位深每像素
－ 在TFT模式下达16 M色（24位深每像素），分辨率高达2048*2048
· USB
－ USB 2.0 全速（12M位每秒）主机双端口双重片上收发器集成 FIFOs 和专用 DMA通道
－ USB 2.0全速（12M 位每秒）设备端口片上收发器，2K字节可配置的集成FIFOs
· 总线矩阵
－ 管理五个主控和五个从控
－ 启动模式选择选项
－ Remap命令
· 全特征系统控制器(SYSC)提供了有效系统管理，包括
－ 复位控制器，掉电控制器，支持总共16字节的四个32-bit电池备份寄存器
－ 时钟发生器和功率管理控制器
－ 先进的中断控制器和调试部件
－ 周期间隔定时器，看门狗定时器和实时定时器
－ 三个32位PIO控制器
· 复位控制器(RSTC)
－ 基于上电复位的单元，复位源辨认和复位输出控制
· 掉电控制器(SHDWC)
－ 可编程掉电引脚控制和唤醒电路
· 时钟发生器(CKGR)
－ 电池备份电源上的32.768KHz低功率振荡器，提供一个永久的慢速时钟
－ 3到20MHz的片上振荡器和两个PLL
· 功率管理控制器(PMC)
－ 超慢速时钟操作模式，软件可编程功率优化能力
－ 四个可编程外部时钟信号
· 先进的终端控制器(AIC)
－ 可单独屏蔽的，8级优先级，向量中断源
－ 三个外部中断源和一个快速中断源，伪中断保护
· 调试部件(DBGU)
－ 2线USART兼容接口，可通过编程禁止通过ICE访问
· 周期间隔定时器(PIT)
－ 20位间隔定时器加12位间隔计数器
· 看门狗定时器(WDT)
－ 受预设值保护的、一次性可编程的、运行在慢速时钟的12位窗口计数器
· 实时定时器(RTT)
－ 运行于慢速时钟的 32位自由运行的(备份)计数器
· 三个32位并行输入/输出控制器(PIO)PIOA,PIOB和PIOC
－ 96可编程I/O口线多路复用支持达两个外设I/O口
－ 在每个I/O口线上具有输入改变中断能力
－ 单独得可编程开漏，上拉电阻和同步输出
· 19个外设DMA通道(PDC)
· 多媒体卡接口(MCI)
－ 支持SD卡和MultiMediaCard（MMC卡）
－ 自动协议控制,通过PDC与MMC和SD卡进行快速自动数据传输
· 三个同步串行控制器(SSC)
－ 每个接收器和发送器都具有独立的时钟和帧同步信号
－ 支持IIS模拟接口，支持时分多路复用
－ 支持32位数据传输的高速连续数据流功能
· 三个通用同步/异步收发器(USART)
－ 独立的波特率发生器，IrDA红外调制/解调
－ 支持ISO7816 T0/T1智能卡，硬件和软件握手信号，支持RS485
·两个 主/从串行外设接口(SPI)
－ 8到16位可编程数据长度，四个外部外设片选
· 一个三通道16位定时器/计数器(TC)
－ 三个外部时钟输入，每个通道有两个多用途I/O引脚
－ 倍速PWM发生功能，捕捉波形模式，递增/递减计数功能
· 一个两线接口(TWI)
－ 支持主控模式，支持所有两线Atmel EEPROM
· IEEE 1149.1 JTAG边界扫描,可以支持所有数字引脚
· 电源
－ 为VDDCORE 和VDDBU提供1.08V到1.32V电压
－ 为VDDOSC和VDDPLL提供3.0V到3.6V电压
－ 为VDDIOP（外设I/O口）提供2.7V到3.6V电压
－ 为VDDIOM（存储器I/O口）提供1.65V到1.95V和3.0V到3.6V电压
· 符合RoHS 的217球的LFBGA封装
装箱清单：
● AT91SAM9261-EK板一块；
● 3.5寸240×320竖屏LCD一块（带触摸屏，配40芯线一条，手写笔一支）；
● 5V稳压直流电源一个；
● USB方头线一条；
● DVD资料光盘一张；
● 串口线一条（选配）。
● 并口Multi－ice仿真器（加80元）
