AT91SAM9261 是以ARM926EJ-S ARM Thumb 处理器为核心的完全的片上系统,它扩展了DSP 指令集和Jazelle Java 加速器。主时钟频率190MHz 时性能高达210 MIPS
AT91SAM9261 是一个为带LCD 显示应用而优化了的主机处理器。它的集成LCD 控制器支持BW 而且达到16M 色彩,主动和被动LCD 显示。160K 字节的片上SRAM 可配置为帧缓冲,能将LCD 刷新对整体处理器性能上的影响减到最小。外部总线接口包括支持同步DRAM(SDRAM)和支持静态存储器的控制器,并有特殊接口电路以支持CompactFLASH、NAND Flash。
AT91SAM9261 集成了一个支持影射的基于ROM 的Boot loader,例如,从外部DataFlash 影射到外部SDRAM。由软件控制的功率管理控制器(PMC)通过有选择的启用和关闭处理器、各种外设和工作频率的调解能使系统功率损耗保持最小。
AT91SAM9261 还集成了宽范围的调试特性。包括JTAG-ICE,一个专用的UART 调试通道(DBGU)和嵌入式实时追踪。这使所有应用的调试和开发,特别是严格要求实时性的应用得以实现。

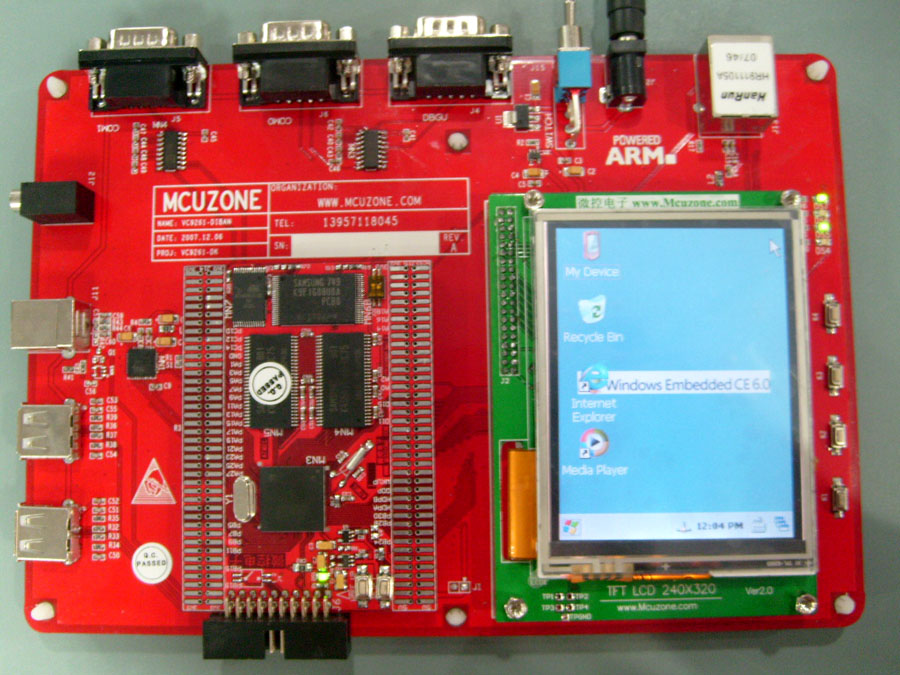

核心板资源介绍:
1、CPU
● AT91SAM9261 或AT91SAM9261S,工业级,无铅,217BGA
2、存储器
● 64MB SDRAM ,为K4S561632 或HY57V561620
● 4MB DataFash,AT45DB321,存储系统启动代码;可另配8M DATAFLASH CARD
● 64/128MB NandFlash,存储系统内核和应用程序 ;可升级为256MB
3、接口
● JTAG 调试接口 ,标准20 芯接口
● 一个SD 卡接口,无容量限制,AT91SAM9261 自带SD 控制器(位于反面)
● 一个USB 2.0 F-S Device 端口,mini USB 封装 (位于反面)
● 全部GPIO 引出
● 地址总线和数据总线引出
5、电源
● +5V 电源输入,板载1.2V 和3.3V 高效率、低压降、极低静态电流LDO
● 后备电源接口引出
底板资源介绍:
1.三个标准232 9DB串口
2.两个USB 2.0主接口
3.一个USB从接口
4.一个10M以太网口
5.音频输出接口
6.液晶接口
说明书目录:
第一篇:硬件篇
前言:拿到产品后你该怎么做?
第一章:AT91SAM9261 介绍
第二章:AT91SAM9261 核心板硬件介绍
第三章:LCD 测试
第四章:网络测试
第五章:音频测试
第六章:ADS 下9261 调试方法
第七章:IAR 下9261 调试方法
第八章:Keil 下9261 调试方法
第九章:SAM9261 上的MMU 的使用
第二篇:Wince 篇
第一章:使用SAM-BA 烧写Wince Demo
第二章:Wince Demo 的配置和使用
第三章:搭建Wince5 开发平台
第四章:定制Wince
第五章:Wince 下应用程序范例
第三篇:Linux 篇
第一章:ATMEL 的Linux Demo 的烧写、配置以及使用
第二章:Mcuzone 的Linux Demo 的烧写、配置以及使用
第三章:为SAM9261 编译Linux
第四章:SAM9261 上的Linux 初步应用
第四篇:uc/GUI 篇
第一章:uc/GUI 介绍
第二章:将uc/GUI 移植到9261
第五篇:附录
附录一:搭建基于VPC 的Linux 平台(RedHat 9)
附录二:搭建基于VM+FC7 的Linux 平台(简易)
附录三:建立u-boot 开发环境
附录四:开发工具介绍
附录五:Linux 常用命令介绍
附录六:Vi 使用手册
附录七:Wince 介绍
随箱配件:
1.一块测试好的VC9261-EK(包括核心板和底板)开发板
2.一块3.5英寸真彩触摸液晶
3.一条USB线
4.一条网线
5.一个标准9V电源
6.一张DVD资料光盘
8.全套价格1800元,此价格为不带票不含运费价格,如需开票请电询
