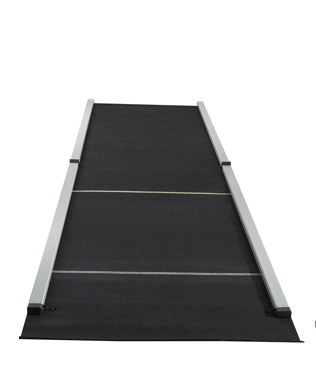

立定跳远高精度检测仪
自全国高等院校体育类招生采用高精度高标准立定跳远测量检测仪，在测量和记录方面均达到公平公正。因此也得到了广大师生与家长的一致好评。
立定跳远高精度检测仪，检测测量运动中的距离和时间标准；
超长检测距离且易于对准。
高精度高标准高分辨率的立定跳远测量仪，检测仪具有0.5-3.5m的检测距离，易于对准。
测量检测：
量程范围广：300-3500mm,高精度：2.5mm,5mm,10mm,20mm,高分辨率：2.5mm,5mm,10mm,20mm;
自动复位功能，防止犯规功能，犯规显示为0
用于高精度高标准的检测距离和测量
高标准高精度的MYD系列测量检测仪适用于高精度高标准的检测和测量。
（一）、工作原理：

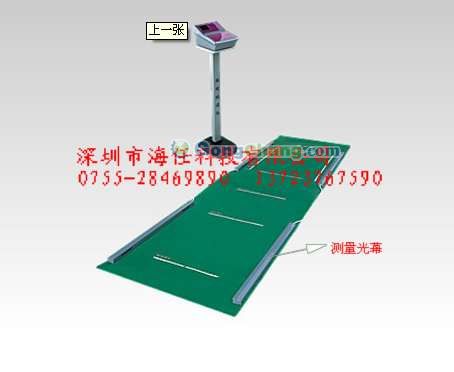

MYD系列测量检测仪由发光器和接收器组成，发光器发出的光直射到接收器，形成光幕系统。放置在发光器和接收器之间的目标物体将会阻挡一部分光线使其不能射到相应的接收器器件。MYD系列测量检测仪使用同步扫描来识别被挡的通道。首先一个发光器通道发出光脉冲而对应的接收器同时来寻找该脉冲，当找到后即完成一个通道的扫描，接着转向下一个通道，直到所有的扫描都完成。当一个周期扫描完成后，系统记录哪些通道通光，哪些通道被遮挡，根据系统定义输出一个信号，该信号可以的模拟量信号，也可以是开关量信号。
（二）技术参数
检测距离：MYD□□A2系列：0-500mm；
MYD A5系列：0-1500mm;
MYD□□10系列：0-3500mm；
MYD□□20系列：0-3500mm或0-10000mm；
光幕高度：70mm到2660mm；
光轴间距：2.5mm、5mm, 10mm、 20mm；
最小被测物尺寸：2.5mm、5mm,10mm、20mm；
工作电源：24VDC ；
功耗：<15W；
适用温度：-10oC ～50oC；环境湿度：RH≤85%（20oC）；
响应时间：<20ms；
绝缘电阻：>100MΩ；
介电强度：AC1500V/60s；
抗光干扰：10000Lux(入射角≥5o)；
（三） 控制输出类型
1、开关量输出：NPN输出
2、 模拟量信号输出：4～20mA或1～5VDC，可接上位机或其它数据采集系统；
3、 通讯功能：具备RS232或RS485通讯功能，采用标准MODBUS协议与上位机进行通讯；
（四）测量方式的确定
根据不同的物体尺寸、形状，可以确定不同的测量方式。
光轴间距2.5mm (单位：mm)
型号规格 测量高度 光束数量
MYD64A 160 64
MYD128A 320 128
MYD192A 480 192
MYD256A 640 256
MYD320A 800 320
MYD384A 960 384
MYD448A 1120 448
MYD512A 1280 512
MYD576A 1440 576
MYD640A 1600 640
MYD704A 1760 704
MYD768A 1920 768
光轴间距10mm (单位：mm)
型号规格 测量高度 光束数量
MYD0810 70 8
MYD1610 150 16
MYD2410 230 24
MYD3210 310 32
MYD4010 390 40
MYD4810 460 48
MYD5610 550 56
MYD6410 630 64
MYD7210 710 72
MYD8810 870 88
MYD10410 1030 104
MYD12010 1190 120
MYD13610 1350 136
光轴间距20mm (单位：mm)
型号规格 测量高度 光束数量
MYD0620 100 6
MYD1420 260 14
MYD2220 420 22
MYD3020 580 30
MYD3820 740 38
MYD4620 900 46
MYD5420 1060 54
MYD6220 1220 62
MYD7020 1380 70
MYD8620 1700 86
MYD10220 2020 102
MYD11820 2340 118
MYD13420 2660 134
