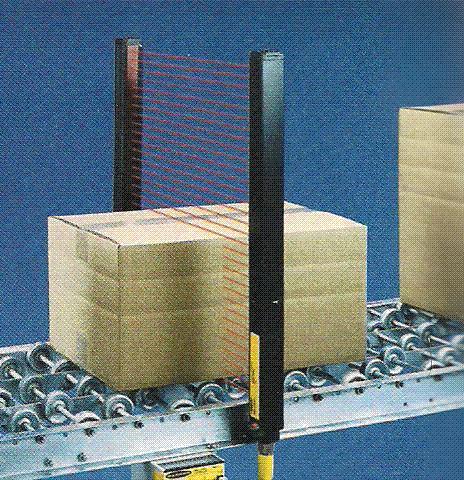

测量光幕在线测量检测纸箱长宽高及体积测量:
高精度的测量光幕专业应用于生产线、流水线、物流线、包装线物体的外形尺寸的检测和测量,比如纸箱或及他物体的长、宽、高、及体积等测量,同时输出简单、使用的报表记录和查询记录。
测量光幕在线测量体积及长宽高方式主要有:
1、匀速输送带:需要两套测量光幕测量纸箱的宽度和高度,由输送带的传送速度和2套光幕的关系计算出纸箱的体积;
2、非匀速输送带:分别需要3套测量光幕测量物体的长度、宽度、和高度,计算出纸箱的体积;
3、静止平台上:分别需要3套测量光幕测量纸箱的长度、宽度和高度,计算出纸箱的体积。
系统特点:
分别测量显示出纸箱的长度、宽度及高度;
根据长宽高计算出纸箱的体积;
检测距离:0-500mm,0-3500mm,0-10000mm;
检测高度:80-2660mm;
光轴间距:1.25mm、2.5mm、5mm、10mm、15mm、20mm.
工作电源:24VDC;
输出方式:1-5VDC或4-20mA模拟量输出;RS485通讯输出。
长宽高测量光幕是检测测量类产品中的高新技术产品,在国内同行间属领先产品,欢迎客户来电咨询采购。
光轴间距2.5mm (单位:mm)
型号规格 测量高度 光束数量
MYD64A 160 64
MYD128A 320 128
MYD192A 480 192
MYD256A 640 256
MYD320A 800 320
MYD384A 960 384
MYD448A 1120 448
MYD512A 1280 512
MYD576A 1440 576
MYD640A 1600 640
MYD704A 1760 704
MYD768A 1920 768
光轴间距10mm (单位:mm)
型号规格 测量高度 光束数量
MYD0810 70 8
MYD1610 150 16
MYD2410 230 24
MYD3210 310 32
MYD4010 390 40
MYD4810 460 48
MYD5610 550 56
MYD6410 630 64
MYD7210 710 72
MYD8810 870 88
MYD10410 1030 104
MYD12010 1190 120
MYD13610 1350 136
光轴间距20mm (单位:mm)
型号规格 测量高度 光束数量
MYD0620 100 6
MYD1420 260 14
MYD2220 420 22
MYD3020 580 30
MYD3820 740 38
MYD4620 900 46
MYD5420 1060 54
MYD6220 1220 62
MYD7020 1380 70
MYD8620 1700 86
MYD10220 2020 102
MYD11820 2340 118
MYD13420 2660 134
