一、概述

随着工业自动化控制水平的提高，每个行业的厂家都竞相投入先进的生产设备以求在市场竞争中取得优势。化工行业作为一项支柱产业同样面临着这一挑战，通过自动化系统在这个行业的应用，大大提高了生产效率、保证质量。

二、监控系统结构

整个系统可分为两层：监控管理层和现场测控层，监控管理层由一台本地节点的上位机组成。现场测控层本系统采用三菱FX系列的PLC，上位机的世纪星监控组态软件采用三菱FX485驱动程序从串行总线上获取PLC数据，完成设备监测和控制。

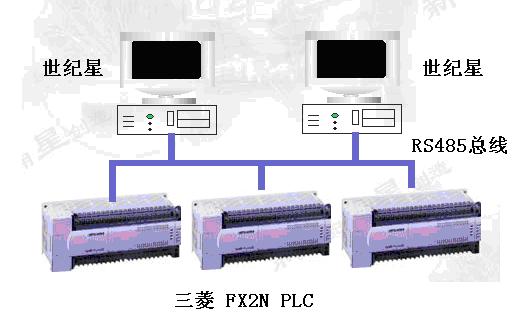

    系统拓扑图如下：

三、监控系统的软件结构

软件结构部分包括Windows2000 操作系统、下位机编程软件、上位机监控软件。

1、下位机编程软件

　　PLC程序的编制在上位机中完成，本系统采用三菱FX485系列PLC的配套编程工具GX-Developer完成硬件组态、参数设置、编程、测试、调试和文档处理。

2、上位机监控软件

《世纪星组态软件》是在PC机上开发的智能型人机接口（MMI）软件系统，它以Windows 98/2000/NT/XP 中文平台作为其操作系统，全中文界面，并充分利用了Windows的各种便利功能。

《世纪星组态软件》由开发系统和运行系统组成。开发系统是《世纪星组态软件》的集成开发环境，软件开发者在这个环境中完成界面的设计、数据库定义、动画连接、硬件设备安装、网络配置、系统配置等。该系统具有先进完善的图形生成功能；数据库中有多种数据类型，不但能合理地抽象控制对象，而且能非常简单、方便地对数据的报警、趋势曲线、历史数据记录、安全防范等进行操作；开发者利用其丰富的图形控件和自定义图库功能，可以大大减少设计界面的时间；通过简单而实用的编程命令语言，开发者不需要编程经验就可以设计完成实际工程；方便的硬件设备安装向导和全面地支持国内国际工控底层设备，彻底实现工控现场的数据采集和监控功能。

运行系统是《世纪星组态软件》系统的实时运行环境，用于显示开发系统中建立的动画图形画面，并负责数据库与硬件设备的数据交换。运行系统能实时而形象地反映现场的所有参数和实际情况；通过实时数据库管理从工业控制对象采集各种数据；可把数据的变化用动画的方式形象地表示出来，同时完成实时和历史报警、历史数据记录、实时和历史趋势曲线等监控功能；可生成历史数据文件，用于追忆历史事件；灵活方便的组态式报表，可充分满足用户的各种报表需要。

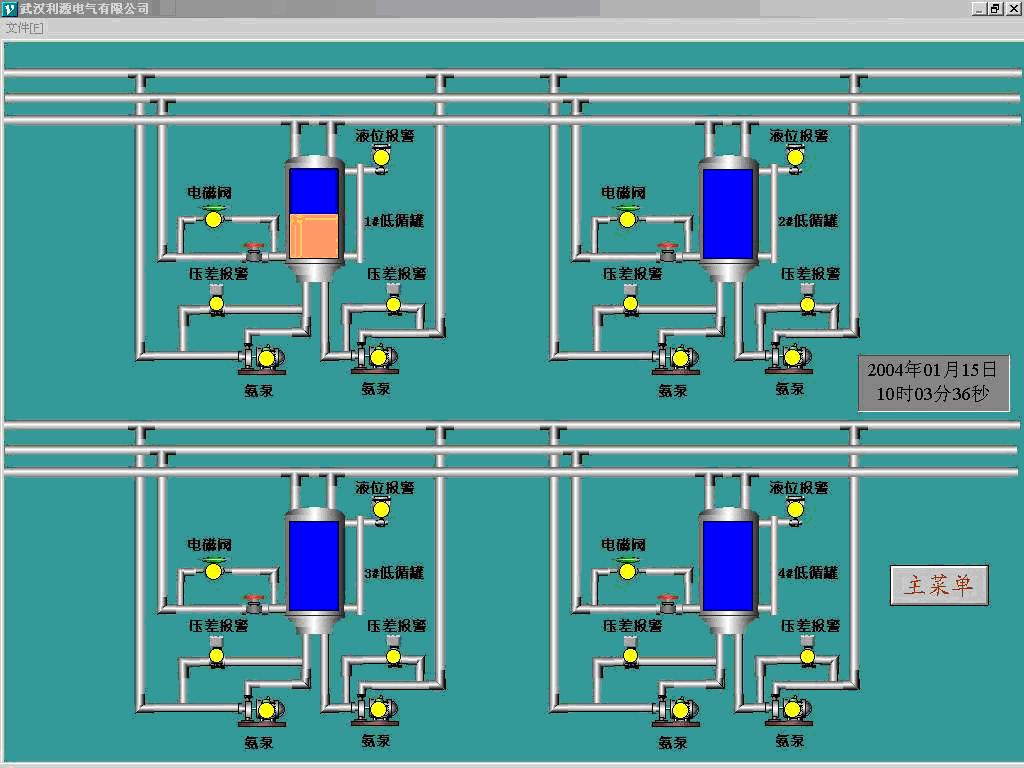

四、氨生产工艺流程图
