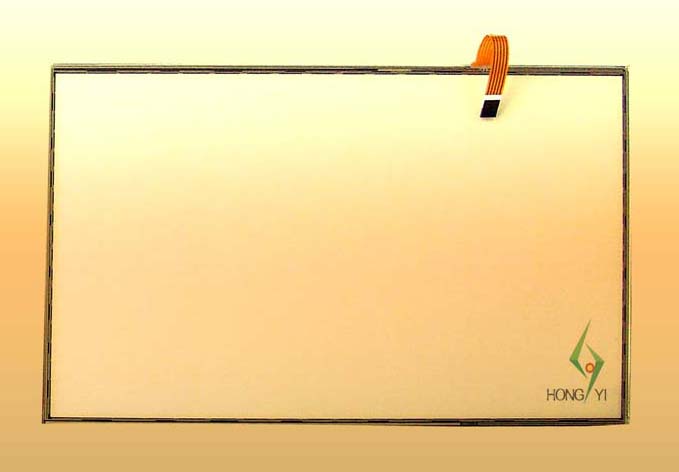

22英寸宽屏电阻式触摸屏是我公司在2008年最新推出的一款主打产品，也是目前中国大陆地区，生产电阻式触摸屏厂家中第一家推出22英寸宽屏电阻式触摸屏的厂家。该尺寸产品是目前广告机上的主打触摸查询外部设备，宽屏大尺寸显示界面可支持不同触摸区域操作点击。可视角度界面宽敞、触摸线性小于2.0%。产品参数及测试条件如下：
五线电阻屏特性 Characteristics
我公司所生产的22英寸16：10宽屏五线电阻式触摸屏严格按照ITO TOUCH PANEL标准规范制作,经检验其性能均能满足标准使用要求。以下为我司所生产的22英寸（16：10）宽屏五线电阻式触摸屏相关参数及检测标准如下：
我公司产品料号（P/N）： 洪毅22英寸（16：10）宽屏五线电阻式触摸
我公司产品机种编号（Model No.）:hoyi-touch-22-W5R
ITO TOUCH PANEL标准规范
产品结构： 上层材料film +下层材料glass +插位引出线(FPC)
外形尺寸：492±0.20mm×318±0.20mm
可视区:480±0.20mm×302±0.20mm
驱动区：472±0.20mm×294±0.20mm
引出线长度：87±0.5mm
金手指补强后总厚度：0.3±0.05mm
产品材料： 雾面防牛顿环防划花材料
产品总厚度:3.2±0.15mm
1.1 环境特性 Environmental characteristics
|
NO. |
项 目 Item |
规 格 Specification |
|
1 |
操作温度Operation temperature |
-20℃～+70℃ |
|
2 |
保存温度Storage temperature |
-30℃～+85℃ |
1.2 电气特性 Electrical characteristics
|
NO. |
项 目 Item |
规 格 Specification |
备 注 Remarks |
|
1 |
额定电压Rated Voltage |
DC 5V 1mA |
|
|
2 |
线性度 Linearity |
≤1.5％ |
Load 120gf |
|
3 |
端点阻抗Resistance |
Film side: 200Ω～1250Ω |
FPC连接端测量
At connector |
|
Glass side:100Ω～500Ω |
|
4 |
绝缘阻抗
Insulation Resistance |
≥20 MΩ |
DC 25V |
三. 机械特性 Mechanical characteristics
|
NO. |
项 目 Item |
规 格 Specification |
备 注 Remarks |
|
1 |
操作荷重
Operating force |
20-150g |
R0.8手写笔 |
|
2 |
表面硬度
Hardness of surface |
≥4H |
JISK5400 |
|
3 |
透光率
Light Transmission |
≥75% |
|
|
4 |
FPC弯折 Bending |
弯曲半径1.0mm，3次以上 |
满足3.2 |
|
5 |
FPC剥离强度
FPC peeling strength |
水平180度方向，0.5kgf
10分钟不剥离 |
满足3.2 |
四. 信赖性测试 Reliability test
|
NO. |
项 目 Item |
规 格 Specification |
备 注 Remarks |
|
1 |
高温测试
High temperature storage |
80℃， 40hr |
可靠性试验24小时后,电性能要符合3.2,机械性能要符合3.3 |
|
2 |
低温测试
Low temperature storage |
-30℃， 40hr |
|
3 |
高温高湿测试
High temperature high
Humidity storage |
70℃，70％RH，120hr |
|
4 |
温度冲击测试
Temperature Cycling |
-20±2℃ — 70±2℃ (0.5hr each),10cycles |
|
5 |
打点寿命 Input life |
＞15,000,000次 (Tip R0.8mm) |
|
|
6 |
划线测试 lineation test |
＞8,000,000次 (Tip R0.8mm) |
|
超高耐久度的触摸屏
五线电阻触摸屏，是最可*的和使用寿命最长的电阻式触摸屏。依赖先进的判定技术和材料技术，提供长达5年的保质期。增强型防刻划硬膜使五线电阻触摸屏，获得无与伦比的防护能力，即便是在最严酷的工业环境下，也经得起考验。经过测试表明，五线电阻触摸屏上任何一点可使用次数可达千万次，是四线电阻产品耐久度的10倍以上。因而，非常适合于经常使用的场合。应用广泛介质的触摸屏灵活多样的人性化触摸输入方式可以使用多种触摸输入方式触动触摸屏，包括手指、指甲、笔尖、带手套的手和信用卡等，仍能保持良好的触摸感觉，适合各种使用环境和应用人群。感兴趣的朋友可联系我们 。有兴趣的朋友可联系我13924157357 www.hongyi-touch.com MSN hongyitouch-baiduli@hotmail.com
