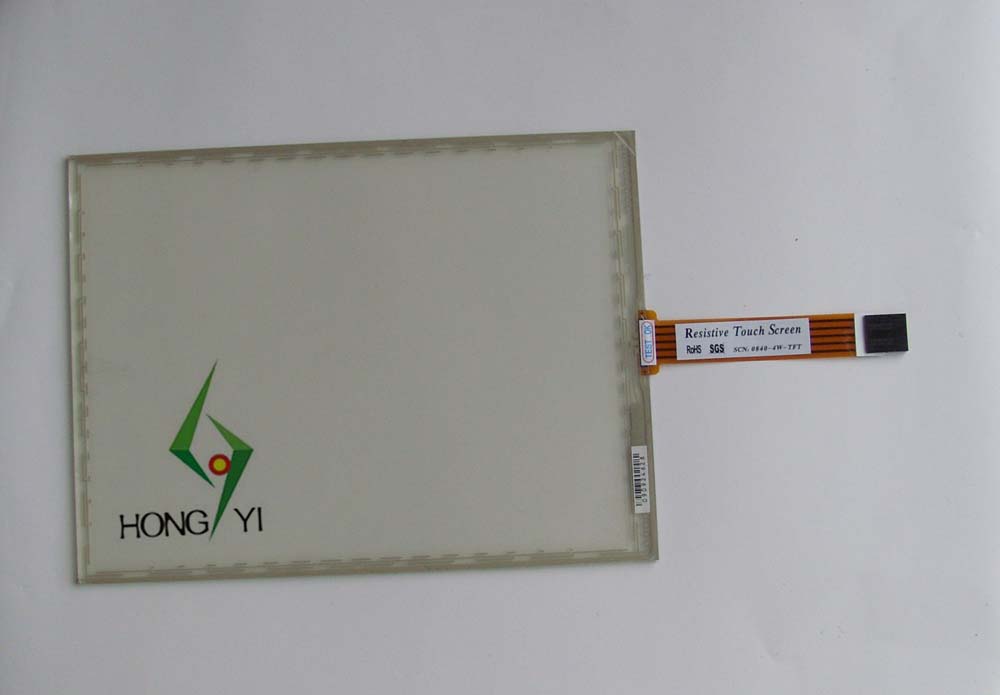

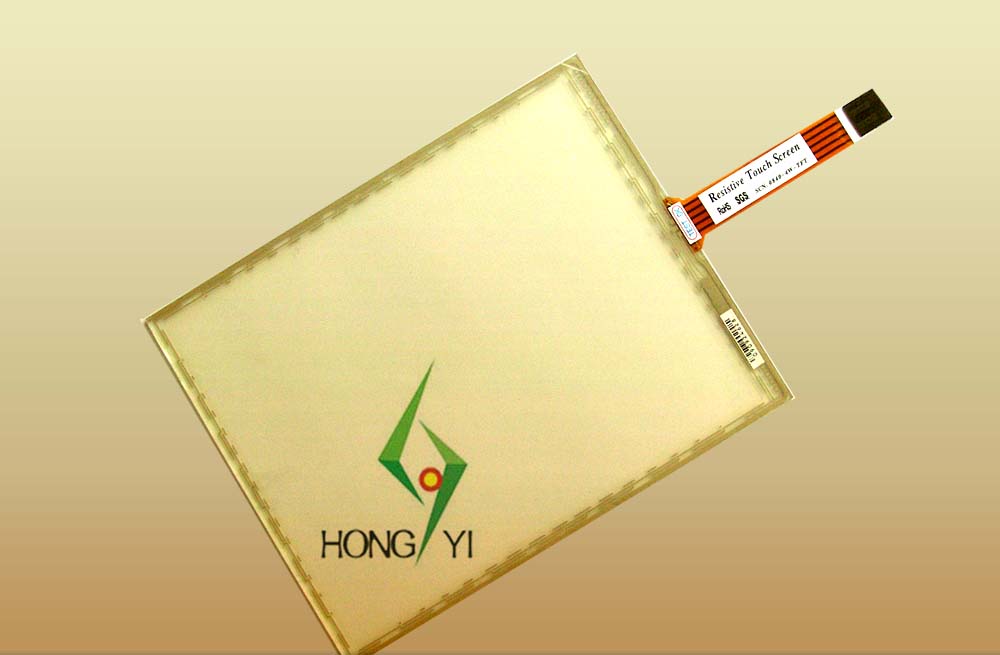

我公司现已开发并量产各类小尺寸（五线电阻式触摸屏）工业控制触控面板，是目前国内同行业者中最早进入小尺寸五线触摸控制面板研发的企业，与此同时我公司还积极在研发尺寸更小;并用于手持信息界面处理的查询设备及小尺寸人机界面工控机。8.4英寸五线电阻式工业控制触摸屏，是我公司在2009年最新推出的一款新五线屏。该产品是专门针对小尺寸人机界面工控机而开发的，采用新的走线设计工艺增强产品的定位精度，只需像四线电阻屏一样进行四点定位就可实现高精度的触摸定位使用。有别于国内厂家五线屏只能通过25点定位才能实现定位精度小于等于1.5%老工艺。为了能让产品胜任工业控制系统所的使用环境及操作要求，我公司特别对产品进行了严格的高湿高湿、高湿低湿的环境测试。相关的产品参数及测试结果如下：
8.4英寸五线电阻屏特性 Characteristics
产品结构： 上线film +下线glass +引出线(FPC)
外形尺寸：190±0.20mm×143±0.20mm
可视区:176±0.20mm×133±0.20mm
驱动区：171±0.20mm×128±0.20mm
引出线长度：87±0.5mm
金手指补强后总厚度：0.3±0.05mm
产品总厚度:2.2±0.15mm
1.1 环境特性 Environmental characteristics
|
NO. |
项 目 Item |
规 格 Specification |
|
1 |
操作温度Operation temperature |
-20℃～+80℃ |
|
2 |
保存温度Storage temperature |
-30℃～+85℃ |
1.2 电气特性 Electrical characteristics
|
NO. |
项 目 Item |
规 格 Specification |
备 注 Remarks |
|
1 |
额定电压Rated Voltage |
DC 5V 1mA |
|
|
2 |
线性度 Linearity |
≤1.5％线性测试机及手测 |
Load 120gf |
|
3 |
端点阻抗Resistance |
Film side: 200Ω～1250Ω |
FPC连接端测量
At connector |
|
Glass side:100Ω～500Ω |
|
4 |
绝缘阻抗
Insulation Resistance |
≥20 MΩ |
DC 25V |
三. 机械特性 Mechanical characteristics
|
NO. |
项 目 Item |
规 格 Specification |
备 注 Remarks |
|
1 |
操作荷重（触摸操作压力）
Operating force |
20-150g |
R0.8手写笔 |
|
2 |
表面硬度
Hardness of surface |
≥4H |
JISK5400 |
|
3 |
透光率
Light Transmission |
≥75% 采用雾面防划花防反射材料。 |
|
|
4 |
FPC弯折 Bending |
弯曲半径1.0mm，3次以上 |
满足3.2 |
|
5 |
FPC剥离强度
FPC peeling strength |
水平180度方向，0.5kgf
10分钟不剥离 |
满足3.2 |
四. 信赖性测试 Reliability test
|
NO. |
项 目 Item |
规 格 Specification |
备 注 Remarks |
|
1 |
高温测试
High temperature storage |
80℃， 60hr |
可靠性试验24小时后,电性能要符合3.2,机械性能要符合3.3 |
|
2 |
低温测试
Low temperature storage |
-30℃， 60hr |
|
3 |
高温高湿测试
High temperature high
Humidity storage |
70℃，70％RH，120小时 |
|
4 |
温度冲击测试
Temperature Cycling |
-20±2℃ — 70±2℃ (0.5hr each),10cycles |
|
5 |
打点寿命 Input life |
＞15,000,000次 (Tip R0.8mm) |
|
|
6 |
划线测试 lineation test |
＞8,000,000次 (Tip R0.8mm) |
|
超高耐久度的触摸屏五线电阻触摸屏，是最可靠的和使用寿命最长的电阻式触摸屏。依赖先进的判定技术和材料技术，提供长达3年的保质期。增强型防刻划硬膜使五线电阻触摸屏，获得无与伦比的防护能力，即便是在最严酷的工业环境下，也经得起考验。经过测试表明，五线电阻触摸屏上任何一点可使用次数可达千万次，是四线电阻产品耐久度的10倍以上。因而，非常适合于经常使用的场合。应用广泛介质的触摸屏灵活多样的人性化触摸输入方式可以使用多种触摸输入方式触动触摸屏，包括手指、指甲、笔尖、带手套的手和信用卡等，仍能保持良好的触摸感觉，适合各种使用环境和应用人群。
