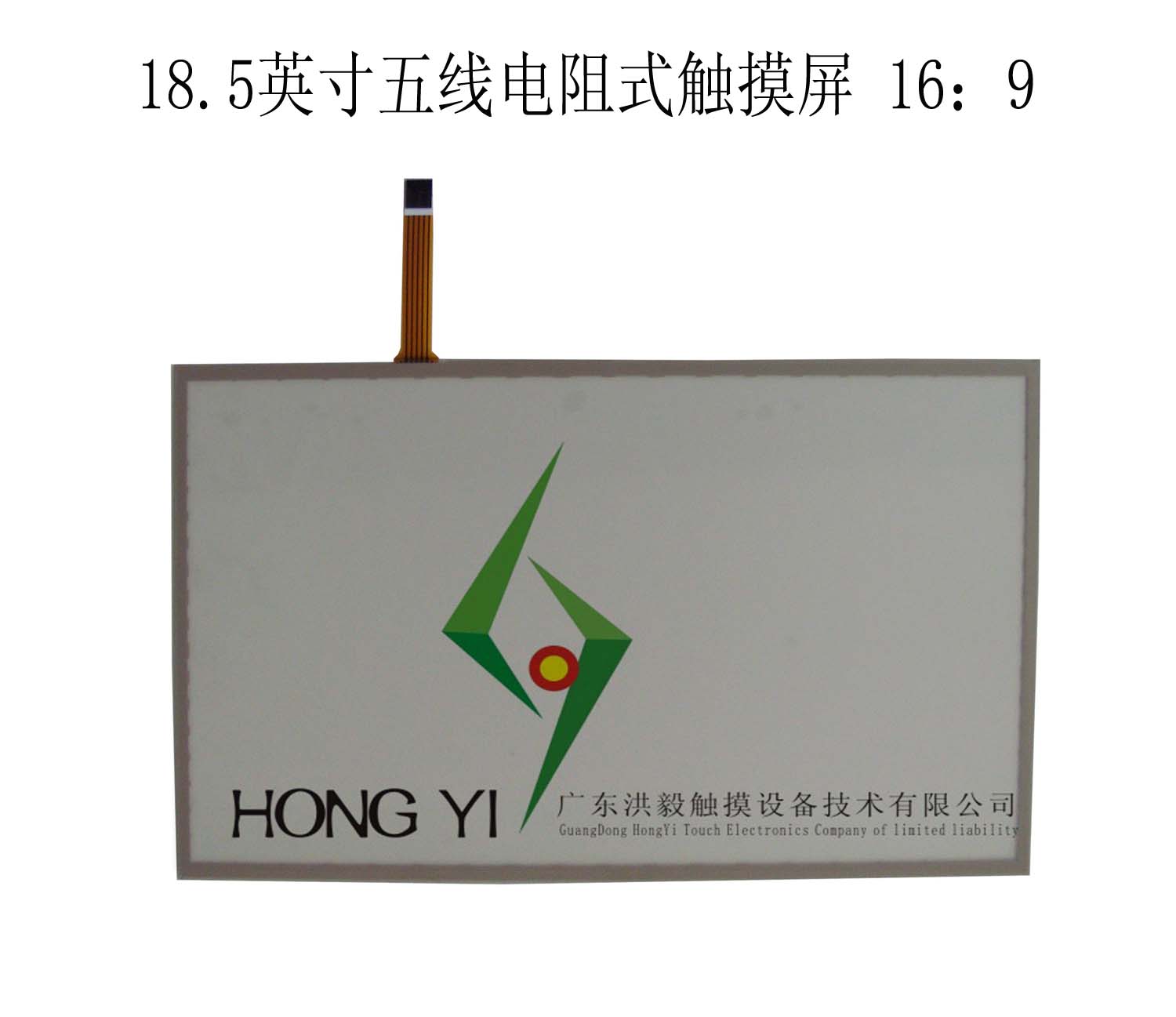

洪毅HOyi-TOUCH根据市场及客户需求，现批量生产并现货供应18.5英寸四线五线电阻式触摸屏。产品按照市场上标准液晶面板尺寸定制，通用性好。该款产品的成品厚度仅为2.3mm广泛应用于各类触摸查询设备中，产品定位精确，对触摸介质无要求。适用于各类工用、民用整机产品。而同一尺寸的五线电阻式触摸屏采用国内领先工艺，实现了大尺寸触摸屏四点定位即可进行准确定位使用，增强了产品适用于不同公共场合的抗疲劳使用。产品（四线制）线性小于2.0mm（五线屏小于等于1.5）,不仅均有定位精准,反映灵敏,使用寿命长,一次定位,永不漂移,能满足手指(带手套),指甲,笔等任何介质操作等特点,还兼具防尘/防水/抗油污/耐高温高湿/耐酸碱腐蚀等特性,能轻松胜任各种恶劣使用环境.相关更多的产品信息可登录我司官方网站：WWW.HONGYI-TOUCH.COM及我司产品博客：http://blog.china.alibaba.com/blog/homifn/all/1.html 或直接与我们联系。白杜李：13924157357 QQ641768123 MSN：hongyitouch-baiduli@hotmail.com
洪毅18.5英寸四线、五线电阻式触摸屏相关参数如下：
我公司生产的电阻式触控面板严格按照ITO TOUCH PANEL标准规范制作,经检验其性能均满足产品实际的使用要求。在此，我公司将产品尺寸及工艺资料公开，请有需求的用户可根据我司的产品资料做为装配整机的参考资料。
我公司产品机种编号（Model No.）:TP-touch-18.5-W4R
ITO TOUCH PANEL标准规范
产品结构： 上线film +下线glass +引出线(FPC)
外形尺寸：427.6±0.50mm×251.8±0.50mm
可视区:413.5±0.50 mm×234±0.50mm
驱动区：410.5±0.50mm×231±0.50mm
引出线长度：81±0.5mm
金手指补强后总厚度：0.3±0.05mm
产品总厚度:2.2±0.15mm
电子特性： 电路等级：5V(DC),1mA
透光率： ≥80%
线性： ≤2.0％
电阻： Pin1-Pin3:480-960Ω
Pin2-Pin4:50-450Ω
绝缘阻抗: 25V（DC）≥20 MΩ
使用寿命：≥500万次（采用硅胶做测试头）
笔划寿命：≥100万次
机械特性 操作压力: 20-150g
表面硬度：≥3H
环境参数：操作温度：-10℃- +60℃
储存温度：-20℃- +70℃
使用材料清单
|
产 品 结 构 |
使 用 材 质 |
材 料 类型 |
厚 度 |
|
1.上线：触摸膜 |
Film |
亮面/雾面 |
0.188mm |
|
2.下线：玻璃基裁 |
Glass |
|
2.0mm |
|
3.引出线 |
FPC |
|
|
|
4.Pin |
|
1002 |
|
|
5.Housing |
|
1003 |
|
|
6.封胶 |
正反：8008 |
801 |
|
|
7.保护膜 |
LK-611P（兰庆） |
412 |
|
我公司产品机种编号（Model No.）:TP-touch-18.5-W5R
ITO TOUCH PANEL标准规范
产品结构： 上线film +下线glass +引出线(FPC)
外形尺寸： 427.6±0.50mm×251.8±0.50mm
可视区: 413.5±0.50 mm×234±0.50mm
驱动区：410.5±0.50mm×231±0.50mm
引出线长度：81±0.5mm
金手指补强后总厚度：0.3±0.05mm
产品总厚度:2.2±0.15mm
电子特性： 电路等级：5V(DC),1mA
透光率： ≥80%
线性：≤3.0％
绝缘阻抗: 25V（DC）≥20 MΩ
使用寿命：≥500万次（采用硅胶做测试头）
笔划寿命：≥100万次
机械特性：操作压力: 20-150g
表面硬度：≥3H
环境参数：操作温度：-10℃- +60℃
储存温度：-20℃- +70℃
使用材料清单
|
产 品 结 构 |
使 用 材 质 |
材 料 类型 |
厚 度 |
|
1.上线 |
Film |
亮面/雾面 |
0.188mm |
|
2.下线 |
Glass |
|
2.0mm |
|
3.引出线 |
FPC |
|
|
|
4.Pin |
|
1002 |
|
|
5.Housing |
|
1003 |
|
|
6.封胶 |
正反：8008 |
801 |
|
|
7.保护膜 |
LK-611P（兰庆） |
412 |
|
