GN1000-PNDA—调度自动化系统组态软件
GN1000-PNDA构建在国能华怡科技GN1000电力自动化监控组态软件平台上的、全开放的、面向区县及大用户电网调度自动化应用需要的专业开发平台；使用GN1000-PNDA构建的电网调度自动化系统产品已经成功通过“电力工业部电力系统自动化设备质量检验测试中心”的严格检测，完全符合《县级电网调度自动化功能规范》，并满足《电网调度系统实用化要求》。
一、产品功能
1、配调一体化设计
◆ GN1000-PNDA系统不仅仅包含SCADA/EMS功能，它同时将变电站综合自动化、开闭所自动化和馈线自动化同时考虑，统一设计，形成了配调一体化的监控平台。
2、灵活的系统架构、方便可靠的数据服务
◆ GN1000-PNDA系统采用两台主/备双机热备用数据库服务器保证数据的完整性，并通过GN1000-PNDA系统平台软件的内置功能和网络架构保证数据的正确性。

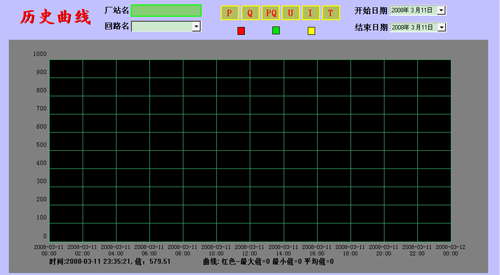

◆ 系统提供丰富的应用功能，以实现对相关数据的采集、监视、提取、加工和维护。通过相应的功能可产生灵活的报表和曲线，告警提示和历史/实时数据浏览、分析界面、设备台帐和运行日志管理等，并提供与外部网络（如电力MIS）实现数据共享的开放接口。
3、通信接口的广泛性和开放性
◆ GN1000-PNDA系统有功能齐全的信息接入系统，通过串口（RS-232C/485）、UDP网络通道、TCP网络通道接收/发送多种远动规约、保护规约、模拟屏规约、GPS天文钟通信规约。可与多种通信设备相连，如光纤、公用微波、电力载波、一点多址微波、无线扩频通信等。系统升级时，用户只需要更新相应的通信信道，即可接入包括远动数据在内的多种综合业务，如语音数据、视频数据等，避免了系统升级时的资源浪费。
4、强劲的后台语言和齐全的系统工具
◆ GN1000-PNDA高效的后台语言编程能力可以有效满足系统特殊的运算需要，如变电站、线路的P、Q积分运算、变电站和线路的功率因素运算、功率总加运算、用户自定义的控制功能的关联闭锁运算、查询条件智能、主动计算等。
◆ GN1000-PNDA系统提供了全面的辅助工具，方便用户对GN1000-PNDA系统进行监视、管理，如厂站通信的监视与管理、网内服务器的通信监视与管理、外部服务器的通信监视与管理等等。
二、性能指标
1.系统容量
◆ 标准配置最多可接256通道，每个通道的FTU/TTU/DTU数目最多可达65535台（具体限制由通讯规约决定）
◆ 历史数据保存周期：≥1年
◆ 可接入工作站数量：≥20台
◆ 主站网络：单网、双网、三网或多网
2.实时性指标
◆ 调用画面响应时间：1s—5s
◆ 遥测传送时间：≤2s
◆ 遥信传送时间：≤5s
◆ 变位响应时间：≤2s
◆ 遥控响应时间：≤3s
◆ SOE事故分辨率：≤5ms
◆ 故障隔离和恢复供电时间：≤60s
◆ 网络速率：10兆/100兆/1000M 自适应
◆ 双前置机故障切换时间：≤30s（最佳可达1s）
◆ 主站双网络切换时间：0ms
3.系统可靠性指标
◆ CPU负载率：正常＜20% 事故＜30%
◆ 系统平均无故障运行时间（MTBF）：25000小时
◆ 系统可利用率：＞99.99%
◆ 遥控正确率：99.99%
◆ 遥信准确率：99.9%
◆ 遥测综合误差：< 0.2%
