GN6000变压器防盗仪及监测系统

GN6000变压器防盗仪及监测系统由北京国能华怡科技有限责任公司自主开发，系统采用先进的单片机技术、无线通讯技术、微机及网络技术，集高性能集成电路、电器件、低功耗设计于一体开发生产的最新产品。系统可对变压器被盗情况及时报警，并以电子地图方式显示报警的实际地点，并将报警信息立即通知相关人员。此外，系统还可以对被盗的变压器进行一定的定位追踪。本产品具有功能实用、质量优良、工作稳定、可靠等特点，适应室外各种环境使用，广泛应用于电力、石油、矿山、农村等所有在户外工作的电力设备的安全保护。

一、产品组成

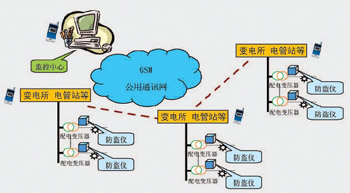

GN-6000变压器防盗仪及监测系统由防盗报警终端、GSM公众网和接警中心三部分组成。

1.     防盗报警终端

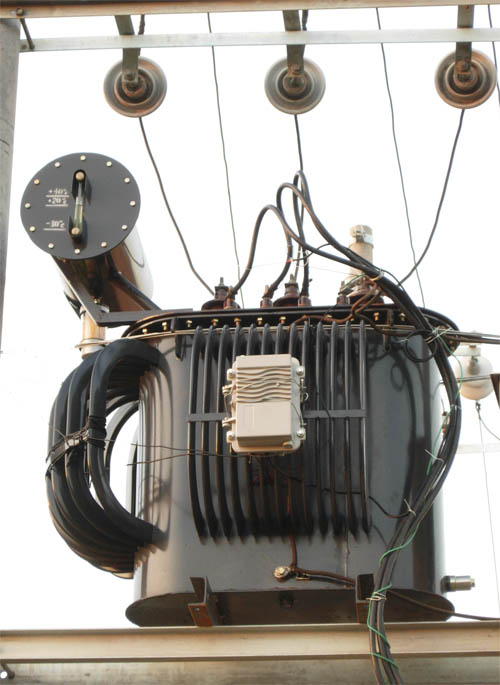

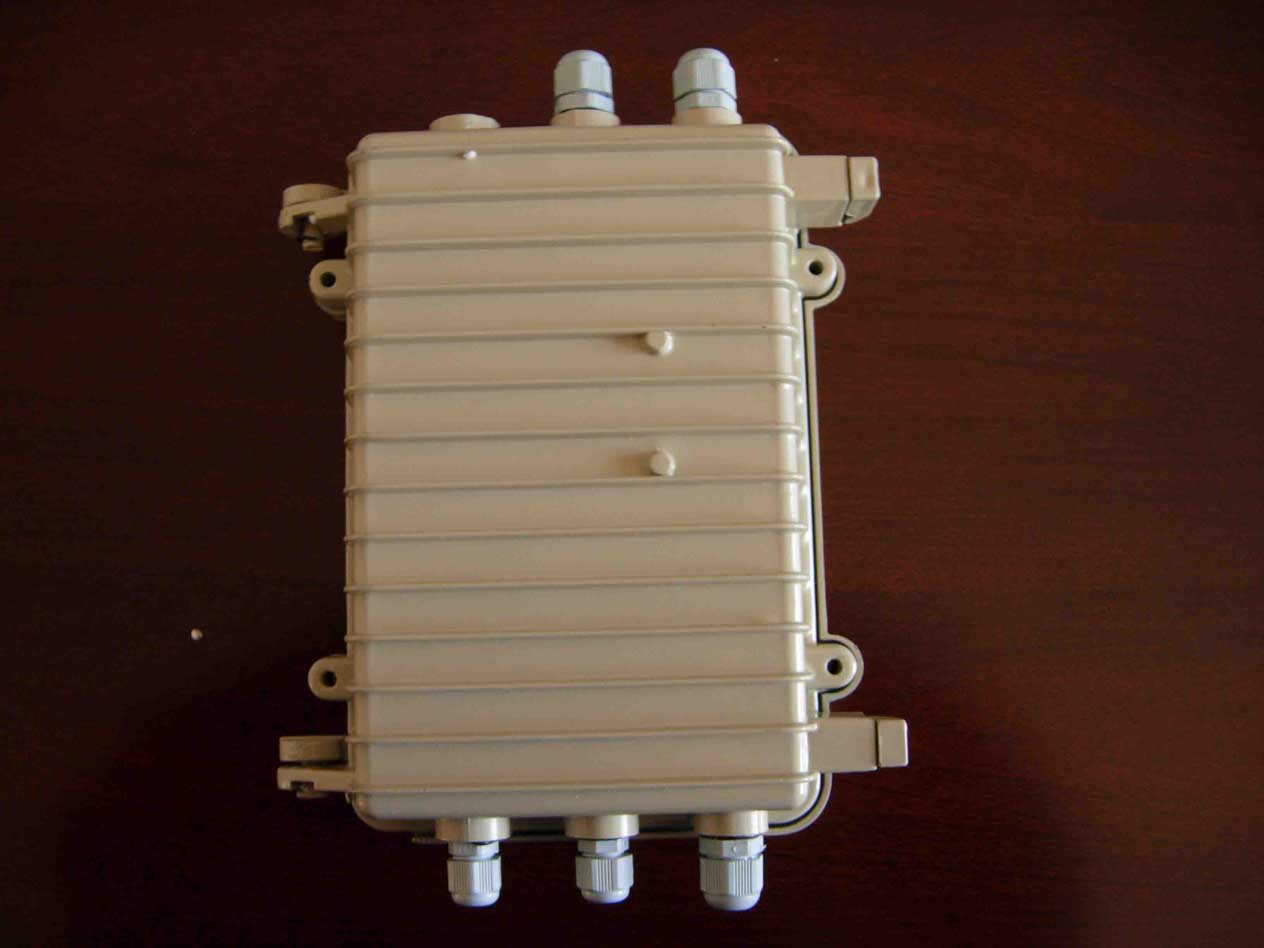

防盗报警终端是小型化的集成结构，主要由GSM模块、专用调制器及输入输出电路组成；终端防盗单元外形跟变压器的一个组件相仿，安装后极像变压器上的一部分，非专业人士很难分辨，具有很好的隐蔽性。它随时提供定位和报警信息，并接收控制中心的查询和控制信号，可对变压器进行全方位的监控。

2.     GSM通讯网络

GSM公众网络，本系统利用短信息业务，费用低、可靠性高。

3.     接警中心

接警中心可以根据实际情况选用普通手机或计算机系统作为管理中心。防盗报警装置可设在任何有手机信号的地方。当变压器出现异常情况，防盗报警装置立即启动侦测程序，对异常情况进行判断，一旦符合报警条件，防盗报警装置立即向设定的报警中心和预先设定的手机发出被盗告警和位置信息，报警中心可立即启动监听和跟踪程序，接警人员可根据报警手机上的提示信息及报警变压器位置赶赴现场采取措施。

（1）手机接警中心

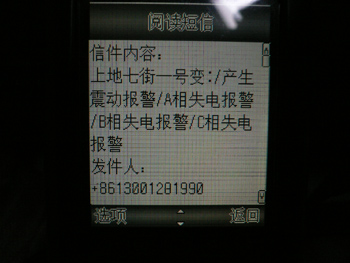

手机接警中心以管理人员的手机为载体，接收变压器防盗报警装置上报的各类报警信息，这种方式的优点是对手机要求不高，只要能够正常显示中文信息的手机就可以使用，这样可以有效节约投资；同时，手机作为管理人员日常携带的通讯设备，一般都会随身携带，这样，无论管理人员身在何方，只要开机就可以收到变压器防盗报警装置的报警信息，保证了报警信息的有效传达。手机接警中心的不利方面是只能被动的接受信息，由于手机的操作不如电脑方便快捷，所以无法完成电脑接警中心的对于设备的日常管理功能。

（2）电脑接警中心

电脑接警中心由一整套管理软件及相应硬件组成，硬件主要包括计算机主机、显示器、不间断电源、打印机、音响设备、数据接收模块、语音设备（选配）等构成。软件主要包括通讯管理软件、数据库软件、后台管理软件、地理信息系统等构成。

3、接警中心管理软件

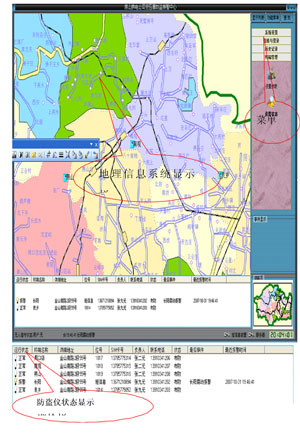

    主要包括：地理信息系统显示栏、菜单选择栏、报警仪状态显示巡检栏。可以直观显示管理区域的电子地图全貌，以及各个防盗仪安装的变压器所在地理位置，同时可循环显示各个防盗仪的工作状态。

（1） 报警界面

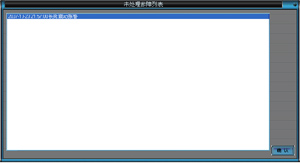

当有防盗仪将报警信息上报给接警中心后，接警中心将显示如下界面：

该界面显示报警的变压器名称以及产生报警的实际内容，该界面将自动推出，同时以声音报警的方式将内容读出来，并可伴随报警音。所有的报警内容，只要没有确定，都将在这个界面中显示出来。

（2） 详细报警信息

在上述报警界面中，选中报警的内容，点击“确定”按纽，就进入详细报警信

息界面，如下图：

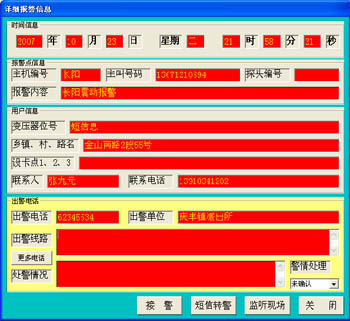

在这个界面中，将详细显示报警点的变压器的详细报警内容、变压器安装的地点信息、设卡点信息等，还将显示联动公安派出所的信息。点击“短信转警”按纽，可将该报警信息转发到设定的手机上。点击“监听现场”按纽，在具备硬件设备的情况下，可对现场的环境进行侦听和录音。

（3） 告警单

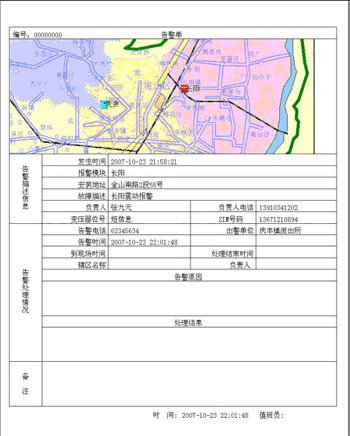

点击上述界面中的“接警”按纽，将产生告警单，详细见下图：

这个告警单将对报警的整个处理过程进行闭环管理，该报警单可存储在电脑数据库中，可用于日后的管理查询。同时，可打印出来，作为文字档案备档。这样整个的报警过程和出警处理过程都可管理、可追踪、可查询。

（4）显示列表

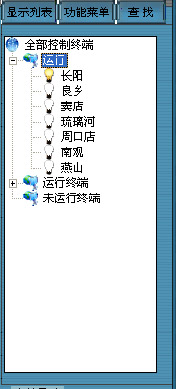

在主界面的菜单选择栏中点击“显示列表”按纽，将显示所有的变压器防盗仪的名称，并可显示状态，如有报警则相应的防盗仪的位置将变色。如图所示：

从图中可以看出，“长阳”防盗仪处有报警，应该去查询。同时，在整个的管理中，可以以供电所或线路建立管理组，可以以组的概念进行管理，每个组可以分别管辖自己辖区内的设备，直观明了。

（5） 功能选择

在主界面的菜单选择栏中点击“功能菜单”按纽，将显示软件的所有功能，如图：

功能菜单中包含系统设置、值班与登录、历史记录、终端管理四个子菜单，每个子菜单可进入不同功能。

① 系统设置

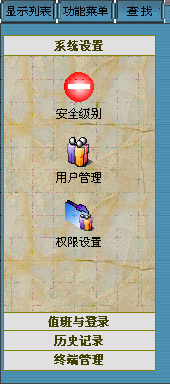

点击“系统设置按纽”，可分别进入“安全级别”、“用户管理”、“权限设置”。

安全级别设置用于设置不同的级别，各个级别可享有不同的管理权限；用户管理用于设置不同人员所处的级别；权限设置用于划分每个级别所拥有的操作权限。如此划分，就可以使多人同时管理一套系统，每个人的级别不同，享有的操作权限也就不同，没有权限的人员无法操作系统，从而有效保证系统的安全性。各个操作界面如图：

② 值班与登录

在值班与登录界面中，主要实现值班人员的管理，可以知道是谁在值班，由谁进行接班，从而实现对系统值班人员的操作及值班情况的管理.

③ 历史记录

在历史记录中可方便查询系统的运行记录以及报警记录。查询时即可对所有防盗仪进行查询，也可单独对一台防盗仪进行查询，同时可指定时间进行查询。实现对报警的灵活组态查询。

④ 终端管理

通过终端管理，可方便对防盗仪的运行状态及运行参数进行设置，如设置变压器是布防还是撤防，以及防盗仪的出厂密码、管理密码、本机号码、管理号码和报警号码的设置，从而完成变压器防盗仪自身的管理，特别需要提醒注意的是，由于防盗仪是否工作，以及工作的具体情况全部是根据这个设置来进行的，所以设置时一定要注意严格保密，尤其是对密码的保护应更加注意。

⑤ 密码管理

为了保证系统的安全，在进行操作时将对操作人员的权限及密码进行验证，只有正确输入密码后，才能进行操作。

二、产品功能

（一）防盗报警装置功能

1、防盗报警

针对变压器运行的实际情况，防盗仪设计有多组防护措施，对变压器进行多层次、多种类、立体式防护。防盗报警装置防护措施分别为电压检测器、设备安全线、位置感应器、本体感应器。在防护状态情况下，当任意一种防护出现异常时，防盗报警装置立即启动侦测判断程序，一旦判断出现警情，立即将信息上报给接警中心。

（1）电压检测器

防盗报警装置设计有三相电压检测回路，实时检测变压器运行中的电压信号，一旦由于出现盗情或停电时，防盗报警装置将检测到缺相或断路的运行情况，为了避免重合闸等引起的误报，防盗仪设计有防误报措施，只有真正出现异常情况时，防盗报警装置才启动远程报警，有效保证报警的真实性、有效性。

（2）设备安全线

由于变压器的停电，既可能是由于偷盗造成的，也可能是由于线路正常检修或停电造成的，为了更进一步确认实际发生的情况，防盗报警装置设计有设备安全线，该安全线可缠绕在变压器及线路上，一旦要盗窃变压器及线路，则必须破坏该安全线，一旦防盗仪检测到该安全线被破坏，则立即报警。为了保证该安全线的可靠，在该安全线上有特殊保护设计，保证既可靠，又安全。

（3）位置感应器

为了更进一步保护好变压器，特别是防止盗窃者直接将变压器芯抽出，直接将铜芯偷走的情况，防盗报警装置设计有位置感应器，安装在变压器的顶盖上，对变压器顶盖进行360°监测，一旦顶盖倾斜或移动，则防盗报警装置将立即检测到，将立即启动报警。

（4）本体感应器

随着防盗报警装置的推广，盗窃分子也将逐步认识到防盗仪的厉害之处，盗窃分子为了实现自己的盗窃目的，必将处心积虑地破坏防盗装置，使之失去作用。为了从根本上切断盗窃分子的罪恶目的，防盗报警装置设计有本体感应器，专门用于实现对防盗仪的本体保护，无论盗窃分子使用砸、敲、断等破坏防盗仪的何种措施，都将引起防盗仪的本体保护措施报警，从而使盗窃分子的目的无法实现。

2、警情管理

防盗报警装置设计有接警中心，接警中心可以为安装有本公司监控软件的电脑，也可以是工作人员的普通手机，从而使接警中心更易搭建，也更方便管理。出现警情，立即将信息上报给接警中心，接警中心最多可以为五个，可分别为供电公司、变电所（电管站）、公安局（派出所）、村长、电工（或直接管理人员），有报警时将同时向五个接警中心同时报警，接警中心收到同样的报警信息，可以同时启动对盗窃分子的打击行动，从而建立起多层次的防盗网络。

3、侦听警情

为了更准确的确认盗情，特别是为抓获盗窃分子提供更多的线索，防盗报警装置设计有语侦听功能，在报警中心接到报警后，可向报警的防盗装置发送特殊的命令，启动防盗报警装置的侦听功能，对报警的防盗报警装置所在的变压器的环境情况进行远程语音侦听。通过语音侦听，作出进一步的警情判断。如果接警中心安装有语音录音设备，还可对变压器处的声音进行录音，从而为抓获盗窃分子提供更直接的线索和证据。

4、定位功能

由于防盗报警装置采用GSM通道作为传输手段，就可以利用GSM网采用蜂窝式结构的工作原理，取得相应的地理位置信息，从而对变压器所在地位置进行定位。明确变压器所在的具体位置，并将这个定位信息保存在防盗报警装置内作为所在区域的内部信息。

5、移位报警

由于防盗报警装置已经记录了所在区域的地理位置信息，防盗报警装置将随时检测位置信息有没有发生改变，当防盗报警装置随着变压器被盗窃搬离原设置区域，防盗报警装置将检测到位置信息的改变，自动向报警中心报警。

6、位置回放

一旦盗窃分子将防盗报警装置连同变压器一同盗走，则防盗报警装置将利用自己本身的定位功能及移位报警功能，将盗窃分子沿途经过的地域信息进行记录，同时不断将经过的地域信息发到接警中心，接警中心就可以对盗窃分子进行追踪，使盗窃分子无处藏身。

7、工作状态

为了使防盗报警装置更好地应用，从产品的实用化考虑，防盗报警装置设计有布防状态和撤防状态两种工作状态。

（1）布防状态

简单的说就是使防盗报警装置处于正常的防盗状态，这个状态下，防盗报警装置将对上述所有防盗功能进行实时检测，无论哪种报警出现，防盗报警装置都会立即报警。

（2）撤防状态

撤防状态是相对于布防状态来说的，是为了在变压器处于正常检修时设计的工作状态，这时的防盗报警装置从表面上是在运行，但上述所有的防盗功能都不起作用，任何报警出现都不会使防盗报警装置产生报警，从而不会使变压器检修时产生过多无谓的报警，使产品更加实用。

8、休眠

在变压器正常停电检修时，如果停电时间较长，为了达到节约电池的目的，防盗报警装置将自动进入休眠状态，如果没有将防盗报警装置设置成撤防状态，防盗报警装置仍对变压器状态进行检测。

9、唤醒

在防盗报警装置处于休眠状态时，一旦恢复供电或出现异常，可立即进入工作状态，并将检测到的报警信息上报给接警中心。接警中心可以对防盗报警装置进行设置休眠、唤醒、自检的间隔时间，当下一次换醒时，将执行唤醒前的所有指令。

10、低压告警

当防盗报警装置长期处于休眠状态时，由于得不到电能的补偿，会出现后备电源电压低的情况，在有此情况时，防盗报警装置立即启动报警，将该信息报给报警中心，提醒工作人员注意，便于工作人员处理，以防止防盗报警装置因无电无法工作的情况。

11、警情提示

所有报警信息，都是以中文方式报给接警中心，内容可包括变压器的名称及所在位置，报警的具体种类，便于接警人员直接对警情进行判断。

12、太阳能供电

对于一些灌溉类变压器，除了农灌季节，在其他时间可能会长期处于无电的状况，为了保证报警仪在长期无交流电源的状态下长期运行，防盗报警装置设计有太阳能供电回路作为选配部分，确保长期无交流电源时仍能正常工作。

（二）电脑接警中心主要功能：

1、接警功能

当电脑接警中心所管辖的区域内的设备发生报警时，由防盗报警装置检测到报警，并将报警内容发送给接警中心，接警中心软件即启动接警程序，将报警信息接受。

2、显示功能

电脑接警中心的管理软件是基于地理信息系统的软件界面，可将管理辖区内的设备及地理信息以电子地图的形式显示出来，地图可以缩放、分层显示，全貌可以显示全系统地理位置，局部可以显示某点的详细内容。

3、管理功能

在电脑接警中心建立之初，需要对所管理区域内的设备进行摸底及档案的建立，其内容包括每个台变的类别、线路、变电所、地址、名称、编号等档案信息，并可将该信息进行备案管理，以利于日后进行统计、分析等资产管理。

4、报警功能

在接收到防盗报警装置的报警信息后，管理软件将启动一系列的措施，提醒值班人员注意，这些措施包括：图形显示，在发生报警的变压器位置将变成红色，提醒工作人员；同时推出报警点的详细信息，包括地点、位号以及发生报警的详细内容；同时还将出现语音报警，将上述的内容以语音的方式读出来，并可伴随报警音。

5、设置功能

电脑接警中心可设定管理人员的权限、防盗仪的密码、接警中心的数量以及接警中心的号码。

6、报表功能

在报警出现后，根据接警流程，在一次接警完成后，可以形成故障单，记录发生报警的时间、地点、设备情况、报警处理情况等，并可将此表存储以备日后查询。

7、查询功能

电脑接警中心可方便查询每个防盗仪的工作状态，可查询已经发生的报警情况及管理软件的运行情况；可查询故障单的处理情况；查询值班人员的交接班情况；查询值班人员对系统的操作情况。

8、设定功能

可通过命令对防盗报警装置的工作状态进行设定，使防盗仪处于布防状态还是撤防状态。

9、安全管理

为了保证接警中心及防盗报警装置的安全正常工作，在电脑接警中心进行的各种操作均需要输入操作密码，同时软件将自动记录值班人员的各种操作，以备查询。

三、防盗终端性能指标

四、变压器防盗仪的安装和使用

变压器防盗仪的安装非常简单，由于防盗仪体积小，可以安在变压器的很多位置，不同型号外形的变压器都很好安装，同时采用GSM网络，也不需要架设天线，但为了保证防盗仪的正常使用，建议在安装前检测一下当地是否有手机信号，检测方式也简单明了，只需用手机看一下是否有网络信号即可。

报警中心可以采用两种，一种是直接用工作人员的手机作为报警中心，有警情时，防盗仪的将信息直接发到工作人员的手机上，由相关工作人员进行处理；另一种是建立报警中心，采用电脑方式，一旦有警情时，先报到电脑，由电脑进行声光提示告警。这两种方式既可以单独使用，也可以组合使用，便于用户采用不同的管理模式。

采用电脑管理的方案，电脑配置要PⅣ即可，安装上GN6000变压器防盗系统管理软件后即可对安装有防盗仪的的所有变压器终端进行管理控制。
