产品详细介绍:

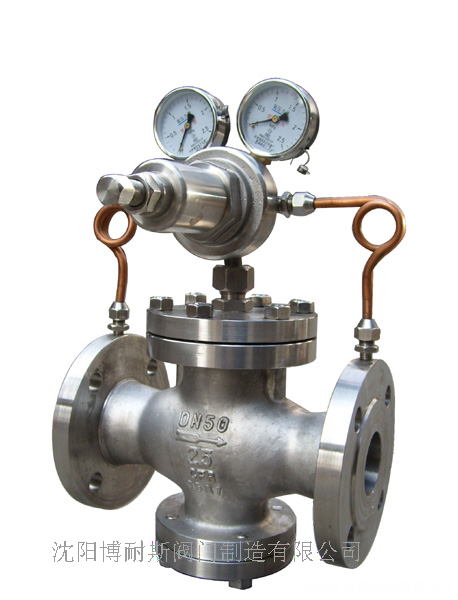

YK43X/F,BNSYK型先导活塞式气体减压阀
产品型号：YK43X/F，BNSYK
结构特点和用处： 本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。 本产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。
主要技术参数和性能指标：
公称压力(Mpa)
1.6
2.
4.0
6.4
10.0
16.0
壳体试验压力(Mpa)*
2.4
3.75
6.0
9.6
15.0
24
密封试验压力(Mpa)
2.5
最高进口压力(Mpa)
.4
出口压力范围(Mpa)
0.1-1.0
0.1-1.6
0.1-2.5
0.5-3.5
0.5-4.5
压力特性偏差(Mpa)△P2P
GB12246
1989
流量特性偏差(Mpa)P2G
GB12246-1989
最小压差(Mpa)
0.15
0.2
0.4
0.8
1.0
渗漏量
X/F(聚四氟乙稀/橡胶)：O Y(硬密封)：GB12245-1989
*：壳体试验不包括膜片、顶盖
主要零件材料：
零件名称
零件材料
阀体 阀盖 底盖
WCB/FCB*
阀座 阀盘
2Cr13/304*
缸套
2Cr13/25(镀硬铬)/304*
活塞
2Cr13/铜合金/铜合金*
活塞环
合金铸铁/对位聚苯*
导阀座 导阀杆
膜片
1Cr18Ni9Ti
主阀 导阀弹簧
50CrVA
调节弹簧
60Si2Mn
密封垫(X/F型号)
橡胶/聚四氟乙稀
导阀体 导阀盖
25/304*
*：用于氧气介质时的材料
流量系数(Cv)：
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
4
6.5
16
36
64
140
570
780
1020
1500
外形尺寸(PN1.6-4.0)： 单位：mm
公称通径DN
外 形 尺 寸
L
H
Hl
1.6/2.5MPa
4.0MPa
160
180
290
90
98
110
220
240
320
270
280
325
130
310
330
365
380
170
450
475
210
550
515
650
560
800
705
335
850
745
375
900
405
730
455
950
835
465
订货须知： 产品型号 公称压力 公称通径 连接法兰标准 额定流量系数Cv 进口压力 调节范围 工作介质和介质温度
