因此实施燃气远程集中监控是符合时代发展的、是符合管理需求的，是实现利用科技为企业服务的目的，能够大大减少我们的人力成本，提高我们的工作效率和工作质量，有着广阔的市场前景。

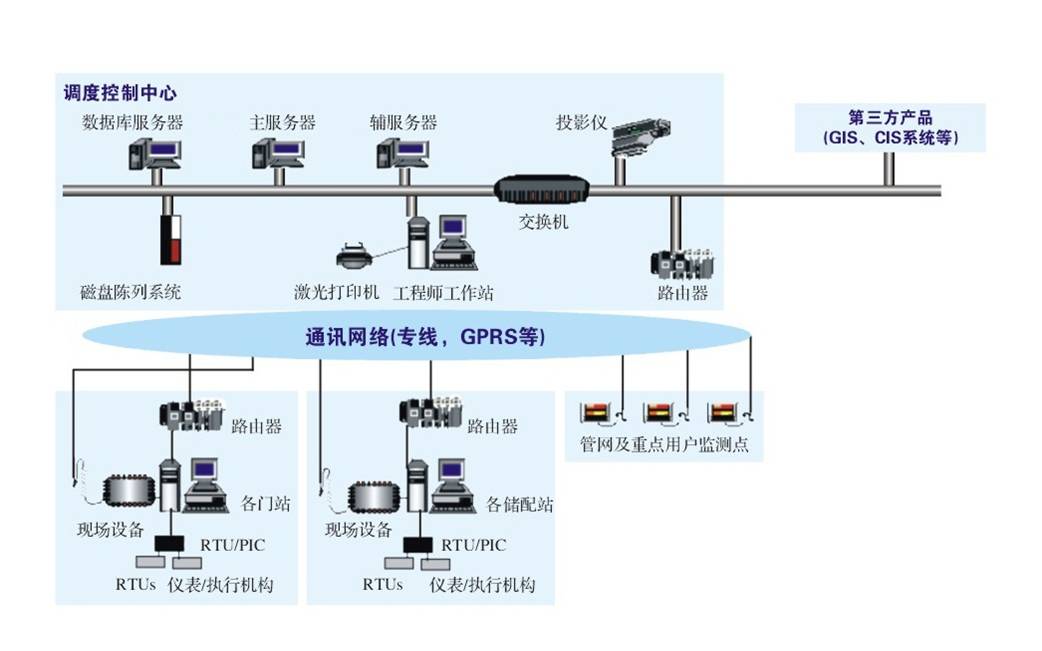

燃气远程监控由三层组成：

第一层：过程仪表及数据采集部分，即现场部分，也称为站控系统；

第二层：数据通信层，包括上位机网络系统、下位机网络系统以及将

   上、下位机系统连接的通信网络，如GPRS，INTERNET等；

第三层：过程监控与管理系统，即调度中心或称为客户应用端；

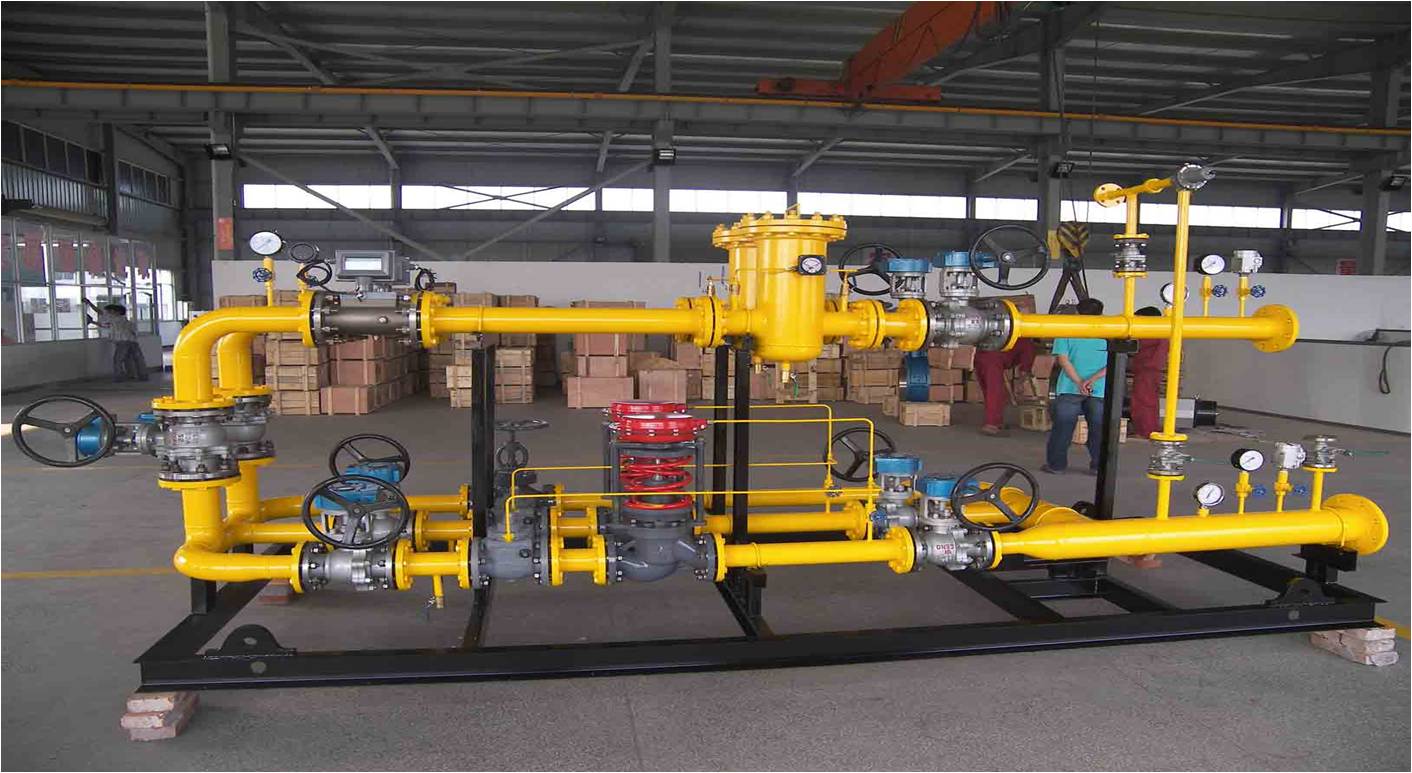

现场仪表

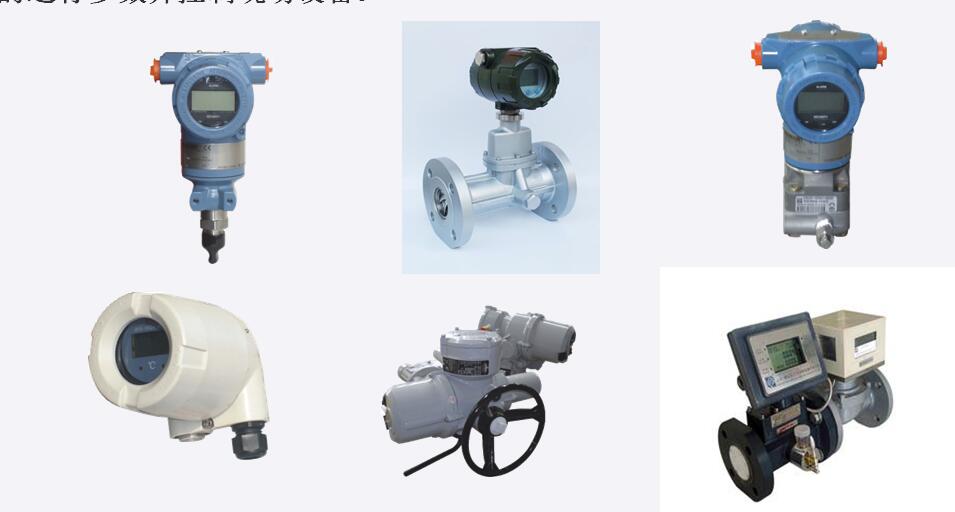

      现场仪表主要包括流量传感器、压力变送器、温度传感器、浓度传感器、预付费控制机构及执行机构、数据采集传输系统，主要负责检测、测量现场站点的运行参数并控制现场设备。

数据采集控制器

      控制器一般由GPRS模块、电源模块、采集显示模块、IO模块、信号集中模块及其他附件组成，常用控制器有可编程逻辑控制器和远程控制模块。

    以上设备均采用工业级芯片，符合国家标准，安全、稳定、可靠。

下图依次为：采集显示模块、GPRS模块

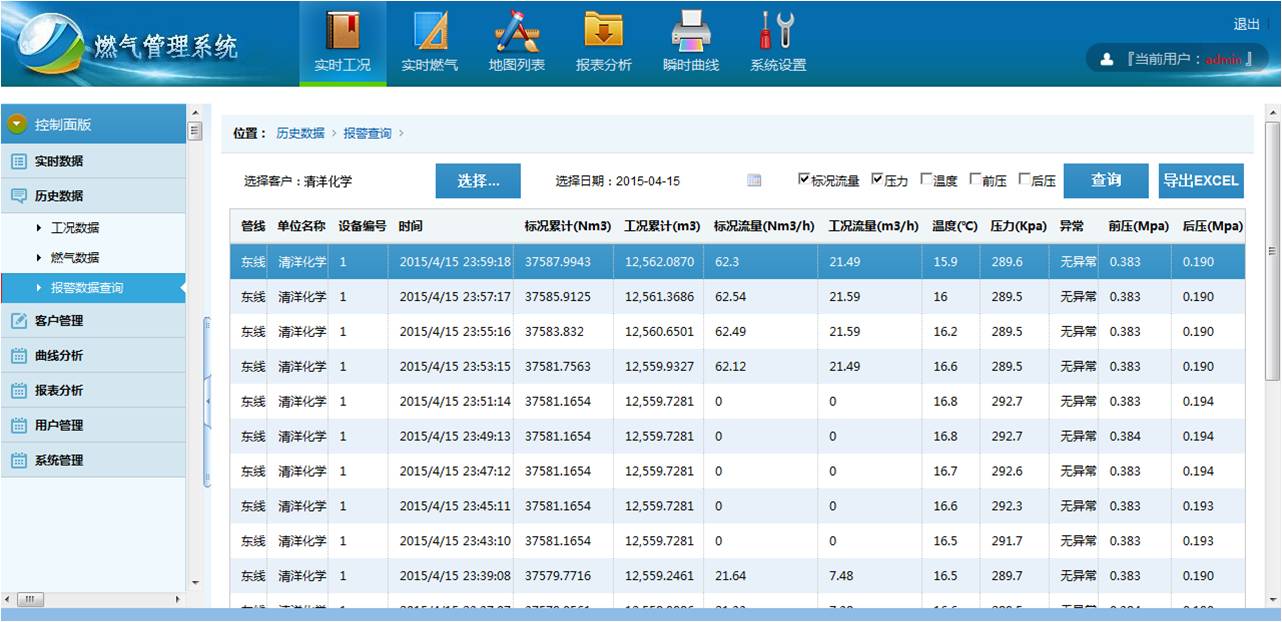

软件功能:动态工况数据，可以实时显示现场工况数据，如标况累计、瞬时、压力、温度等，数据刷新的频率可以根据具体情况进行设置。

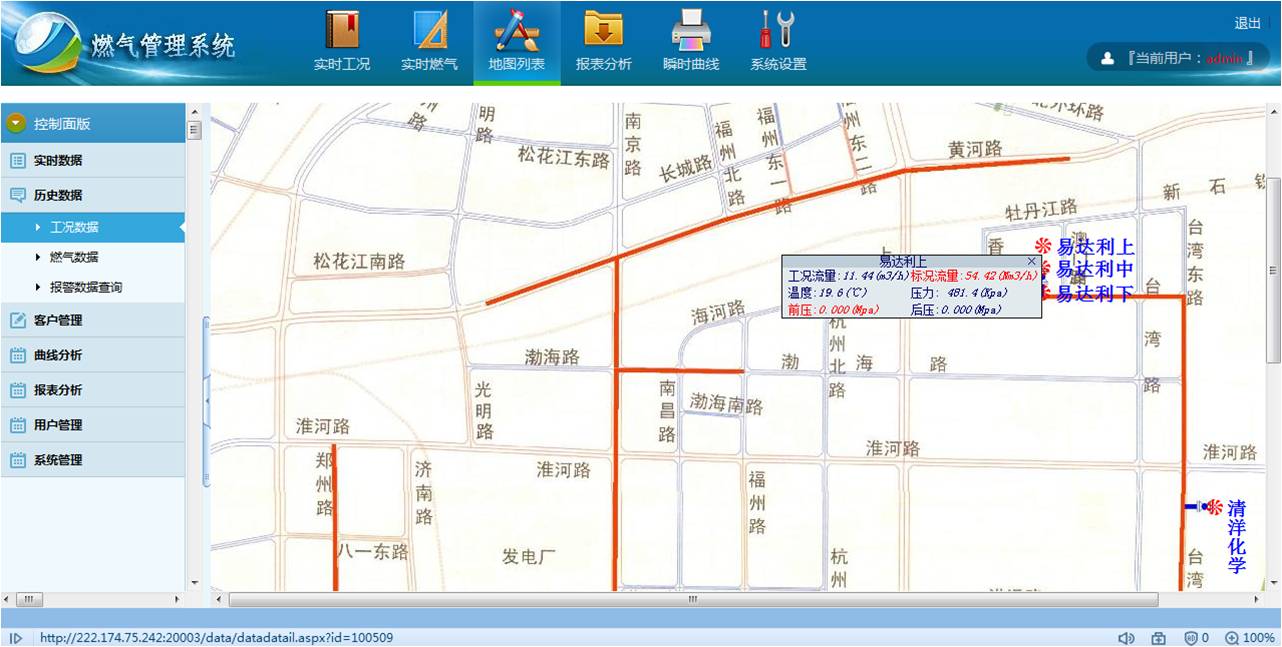

软件功能:地图索引，物理地图索引，可以准确方便的找到制定的用户，并且在地图上显示设备的工作状态和运行参数以及报警信息。

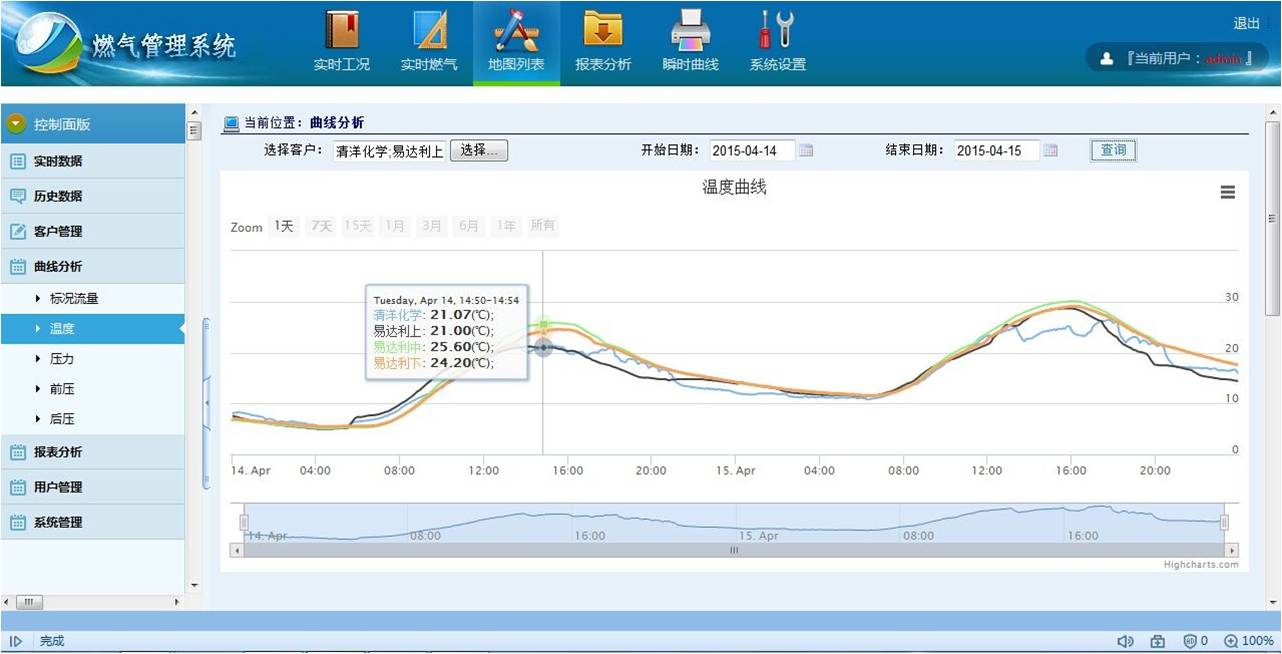

软件功能:运行曲线，各个运行参数的曲线（如压力、温度、瞬时流量等），可以选择查看某一个用户也可以选择多个用户进行曲线对比，直观、方便、一目了然。（下图为温度曲线运行效果）
