一、 系统概述 咨询电话：13911307578
为了建立水源深井泵房与水源值班室之间无线遥控、遥测系统，实现水源值班室对深井取水泵房水泵机组远程自动控制与运行参数自动采集、传输、处理、存储、显示等功能，同时将数据信息接入客户公司调度室的数据监测系统，实现客户公司调度室对水源运行参数的自动监测，达到全公司各水源和管网的优化运行，提高水源运行效率，提高整体经济效益的目的。根据水源井分布的地域特点与无线通讯技术发展的水平，水源井远程监控系统采用以上位计算机作为控制监测主机、无线数传设备GPRS通讯单元作为数据交换通道、远程RTU作为现场控制、数据采集设备的遥控、遥测系统，实现水源值班室对深井的控制与监测。

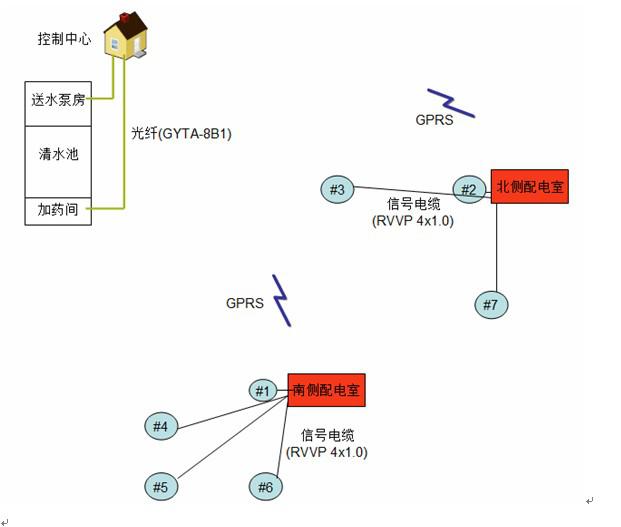

二、 系统组成
1、本系统主要由以下几部分组成：
◆ 监控中心：（计算机、水源井监控系统软件）
◆ 通信网络:（基于移动或者电信的通信网络平台）
◆ GPRS/CDMA RTU：（采集现场仪器仪表信号、控制水泵的启停，通过GPRS/CDMA网络传输到监控中心）。
◆ 测量仪表：（流量计或水表、压力变送器、水位变送器、电流电压变送器）
三、 硬件简介
1、 GPRS/CDMA RTU基本功能及特点：
◎ 配备多种接口资源，包括模拟信号采集、开关量输入、输出，脉冲信号输入等；
◎ 支持一路RS232/RS485方式的用户数据接口，可接入PLC等各种设备；
◎ 采集传输控制一体化，提高了系统可靠性，降低了成本；
◎ 采用工业级超低功耗高性能的嵌入式处理器；
◎ 用户可以编程的量程转换和报警上下限设定；
◎ 内设工业时钟，精确计时；
◎ 自动定时上报和事件触发上报功能；
◎ 内置大容量FLASH存储器，数据自动记录，支持历史数据检索；
◎ 通讯协议完善，组态软件支持，用户免开发；
◎ 板载GSM/GPRS/CDMA传输模块，方便用户选择GSM、GPRS或CDMA组网方式；
◎ 提供用户设置软件，开放式接口，方便与组太软件及其它软件连接；
◎ 工业级设计，稳定可靠，坚固耐用；
四、 软件简介
◆ 实时采集数据，将水源井数据采集到数据服务器。
◆ 能显示整个水源井监测系统的地理分布图（及水源井参数信息）。
◆ 集中显示水源井监控点重要参数（如水泵工作状态、水泵的 电流电压、水源井的水位高低、报警状态、通讯状态等）。
? 能远程控制水泵起停
◆ 能自动生成各水源井数据的并行历史曲线，并可查询任意用户、任意参数、任意时段的历史数据，历史数据和曲线应便于转存和打印。
◆ 能生成各水源井的用水量日报表，月报表及年报表，且可生成分时等特殊报表的功能。任意组合用户测量趋势、测量参数累计、故障时段等趋势记录通过打印机打印输出。
◆ 实时显示并记录各水源井点的各种报警信息，如水泵的电流电压及水位的超限、仪表工作电源不正常、不间断电源的电池欠压、交流市电消失、非法闯入、通讯故障等报警信息。
◆ 根据不同部门和不同人员，可设置不同的操作权限，防止不同级别的操作人员越权操作。
◆ 上位机系统软件及数据库软件应采用正式授权版本，保证其稳定可靠。该数据库应具备查询功能强、完整，能兼容不同通讯协议的功能。
◆ 使用菜单驱动显示，保证用户指定一般技术人员就能编制，而不需要掌握机器语言和特殊编程语言，在系统中增加或改变一个点不应再编译系统。
◆ 具有数据的存储功能，要求可以将所有的实时参数保留3年以上（数据每一分钟记录一次），所存储的数据能够以标准的方式获取存储的数据。
◆ 使用菜单驱动显示，保证用户指定一般技术人员就能编制，而不需要掌握机器语言和特殊编程语言，在系统中增加或改变一个点不应再编译系统。
◆ 具有数据的存储功能，要求可以将所有的实时参数保留3年以上（数据每一分钟记录一次），所存储的数据能够以标准的方式获取存储的数据。

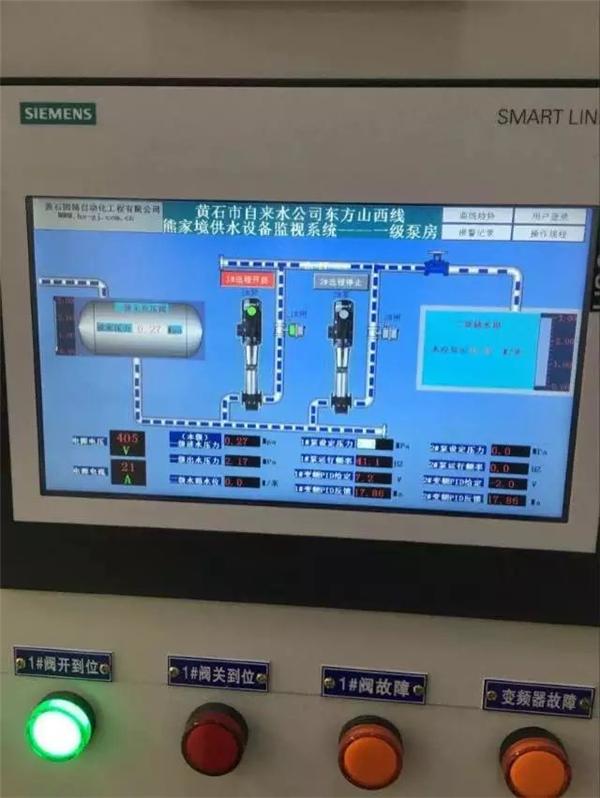

水源井监控系统软件如下图：
五、 系统特点
? 基于GPRS或CDMA无线网络实现大范围内管线运行状态监测，为用户省去了昂贵的网络建设和维护费用，实时性高，组网费用低；
? 监测信息丰富真实，系统响应速度快；
? 大容量数据库，历史数据存储没有后顾之忧；
? 多个分中心支持，GPRS接入，方便用户管理；
? 高可靠工业级设计，维护简单；
? 经济效益、社会效益显著,运行成本低廉；
? 系统扩展性：系统应具备强大的扩展功能，可随时增加用户，硬拷贝功能、报表打印功能、计算工具功能。
六、 应用领域
城市供水管网监控、自来水管道监测、自来水公司集中供水监控、水源井监控、蓄水池水位监控、水文站远程监控、水务集团企业用水监控、河道、水库、水位雨量远程监控。
PLC专用无线通讯模块主要功能}
1. 短信报警功能，设备出现故障时，可以发出报警短信，也可设置拨打电话通知，真正可靠保障设备安全，实现无人值守，只需在模块中做非常简单的设置，PLC中无需编写任何程序，也无需重新下载PLC程序。
2.通过手机或者电脑访问web网页，直接监控PLC变量状态，实现通过互联网控制PLC。
3.组态软件和PLC之间的远程无线监控，可以通过组态软件远程监控到多台PLC或者支持modbus通讯的仪表等设备，通过GPRS网络，可以实现远距离集中监控。
4.远程下载和监控PLC程序，当设备有故障时，只要你的电脑连上互联网，就可以随时随地的访问你的PLC，修改程序，监控程序维护设备。
5.多台PLC之间的短距离无线通讯，如果多台PLC位于同一厂区，可以实现短距离的无线通讯。
6.多台PLC之间的远程无线通讯，譬如实现位于上海和广州两个地方的PLC之间数据交换传输，可以是同一厂家的PLC，也可以是不同厂家之间PLC。
支持的协议和PLC类型：
★MODBUS主机协议，支持各种国产PLC. ★ MODBUS从机协议,可连接威伦，西门子等触摸屏.
★ PPI协议支持西门子S7-200 PLC。 ★MPI协议支持西门子S7-300,S7-400 PLC的通讯.
★三菱FXPLC协议，支持FX系列全部型号. ★ 三菱Q系列PLC协议.支持三菱Q系列PLC全部型号
★欧姆龙HOSTLINK协议，支持欧姆龙全系列PLC。 ★ 台达PLC通讯协议，可支持台达全系列PLC。
