亚司艾(ASI)联网型风机盘管通讯控制器T6800
概 述
T6800系列控制器是基于微处理机式的控制器。

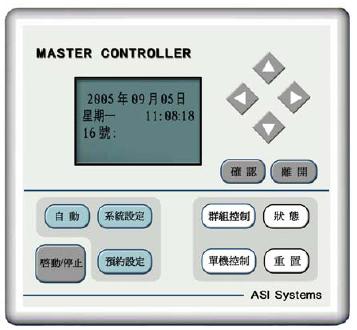

控制器提供RS-485 通讯界面和系统集成的MODBUS接口，控制器可以通过主控制器或BAS系统进行控制。
控制器适用于风机盘管和空调箱的风机、阀门或电加热器的开/关控制。
控制器适用于二管制或四管制风机盘管的加热、制冷或通风控制。
控制器提供了电源、风速、阀门状态和辅助输出的LED指示灯。
可通过主控制器或BAS系统设定风速，实现风速运行的高、中、低或自动转换。
应 用
二管制风机盘管设备
四管制风机盘管设备
空调机设备
BAS 系统集成
特 性
内嵌式RS-485 通讯界面
提供系统集成的MODBUS 接口
提供系统或本地控制功能
控制器的钢外壳可将控制器置于风机盘管或空调箱内
通过每台控制器的DIP开关组合设定控制器地址
加热、制冷和通风模式转换控制
高速、中速、低速和自动风速转换控制
提供开/关控制输出信号
提供辅助控制输出实现联锁控制
低温保护功能
断电时永久性内存(EEPROM)会保留用户的设定值
提供7个LED指示灯，分别代表电源开、高速、中速、低速、阀门开、阀门关、辅助控制输出指示
无线远程控制 (可选择)
供电电压：
220 伏交流电压或 12 伏直流电压 (±10%)
电源能耗：
在12伏直流电压时是4伏安或300毫安
供电输出：
12伏直流电压，最大100 毫安
通讯：
界面：RS-485
接口：MODBUS
波特率： 9600波特率
最长距离：1200 米
最多设备：每条线路最多连接32台设备
设定值范围：
5~35 oC
设定单位：
0.5 oC / 步
精确度：
± 0.5 oC
模式设定：
加热、制冷、通风
风速设定：
高速、中速、低速和自动风速控制
控制执行：
开/关控制，1 oC 偏差
温度传感器：
NTC 热敏电阻10K欧姆
控制输出：
双单刀单掷继电器适用于二管制和四管制控制器
电功率：
2安培运转电流，250伏交流电压
外壳：
钢外壳
联锁控制输出：
单刀单掷常开，干触点输出
无线远程控制 (可选择)：
红外线
尺寸：
125 × 150 × 36 mm (宽× 高 × 厚)
运行范围：
0 ~ 40 oC, 5 ~ 95 %RH (无冷凝)
接线：
螺旋接线终端，每个接线终端可接收16 AWG, 18 AWG, 1.25 mm2 或0.75 mm2电线
附件(可选择)：

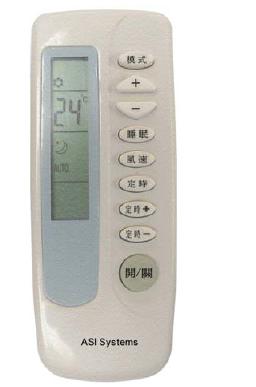

RC6001A 无线遥控器
