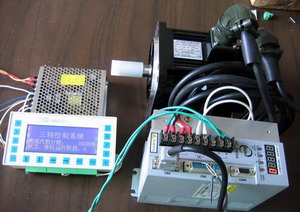

JMDM-1830 人机界面三轴运动控制器

一、产品描述
1、JMDM-1830 简介
JMDM-1830 是深圳市精敏数字机器有限公司基于多年的工业控制行业经验，自主研发的工业级三轴运动控制器和人机界面一体机，是目前业内一款经过多年大规模成熟的工业应用、具有抗强干扰能力、功能强大、稳定可靠的运动控制器。它硬件采用具有高性能、工业级别的进口单片机芯片、部件，和专业的稳定性、抗干扰电路设计，软件采用C语言或汇编语言编程，具有良好的可扩展性，可外接DA/AD扩展板。带有液晶屏人机交互界面，可通过界面上的薄膜轻触开关在线设置参数，适用于各种强电磁、高频干扰等环境恶劣的工业场合，可以实时地实现高精度、高速的定位、定时、速度控制、模拟信号输入输出控制，具有极高的性价比。JMDM-1830 工业级运动控制器以稳定可靠、高性价比和优异的性能表现极大地提高了客户的生产效率和经济效益。
2、JMDM-1830 多功能组合产品
JMDM-1830 产品有基本型和多种扩展型产品，可根据客户需求的不同，在基本型基础上，灵活扩展定制出多种扩展型产品。具体介绍如下：
   1)基本型：
10路光电隔离数字量输入，NPN输入型式，输入电流为10MA，其中有两路可作中断源来高速计数；8 路光电隔离数字量输出，集电极开路晶体管输出，最大输出电流为1A，可以控制气缸，电磁阀，继电器等，输出频率可以达到200KHz；可以控制3 路步进电机或伺服电机作运动控制，脉冲频率为200KHZ，最大可达400KHZ；
   2)DA 扩展型：
在基本型之上，多了1 路12 位高速高精度DA（模拟量）输出，输出范围是0V-10V；稳定可靠，转换速度快，可用于控制变频器，比例阀，焊接电流等；此扩展产品的外壳需要重新定制。
   3) AD 扩展型：
在基本型之上，多了8 路12 位高速高精度AD（模拟量）输入，但少了2 路数字量输入。可用于模拟量的检测控制，如电压，电流，温度，湿度，压力等模拟量信号的检测控制；此扩展产品的外壳需要重新定制。
3、应用场合
   1)JMDM-1830 人机界面多轴运动控制器一体机目前已广泛应用于步进及伺服电机三轴联动运动控制场合；
   2)可用于各种十八个点以内的控制系统，可控制气缸、电磁阀、继电器、步进及伺服电机、比例阀控制、变频器控制等高速、高精度模拟量输入输出、数字量输入输出场合；可外接光电式、电容式、电感式、霍尔式等各种传感器；
   3) 可用于替代十八点以内的PLC加文本显示器用于各种控制场合（如各种机器控制）。
4、成功应用案例
目前已在全国各省市、港澳台地区成功、广泛应用于点胶机、焊接机器手、抓料机器手等要求多角度、多方向、高精度、高速度的运动控制场合，运行稳定可靠，成功地经受了恶劣工业环境场合的强电磁、高频干扰的考验，以高性价比赢得了广大客户的信赖，并远销海内外。
二、功能特性
  1、8位高性能单片机作为主控制芯片，程序空间为64K；
  2、控制器有32K 字节的数据存储器，可以用来保存参数等数据，断电数据不丢失；
  3、内部采用了时钟芯片DS12C887，可作时间运算和时间控制；
  4、主电源（内部工作电源）采用5V直流电， 外部电源采用12-24V直流电；
  5、有1 路标准的RS232 串口通信接口，可以与电脑等上位软件通信，也可以多个控制器之间联机工作；
  6、可直接通过RS232接口下载程序，无需烧录器，使程序修改，升级方便；
  7、系统采用光电隔离和启用内部看门狗及严格的高频滤除特性，并有专业的电源监控电路使系统工作稳定可靠，无死机现象；
  8、192 *64 液晶蓝屏显示；一屏可显示12*4 个汉字；也可显示图形数字符号等；
  9、有16个薄膜轻触开关，可在线设置参数；
  10、外形尺寸：紧凑型机壳，控制器机壳尺寸：160mm*80mm*50mm，可用螺钉安装；
  11、用Keil C 或汇编编程，用户编程有困难的可把工艺流程发给我司，我司可帮忙助编程。
