防雷击，超强抗干扰，20、40、60点到120点PLC，JMDM-PLC120简介(由PLC20MB与PLC20EX组合)

本产品研发制造商：深圳市精敏数字机器有限公司

功能介绍：　　
○ 编程软件兼容日本三菱FXGP_WIN-C梯形图软件,在应用中等同于三菱的FX1N；　　
○ 工作电源AC18V或DC24V,带有防雷击保护电路；
○ 主板有20路I/0输入输出，其中输入12路，输出8路（有继电器输出和晶体管输出两种型号）；
○ 本机采用高性能进口工业级芯片设计，可适应高电磁干扰的工业环境(250A放电焊接场合正常工作)； 　
○ 高速运算，基本指令每步0.5uS　　
○ 通信接口有RS232(抗15千伏静电冲击)； 　　
○ 有扩展接口，扩展板有12路数字量输入，8路数字量输出（有继电器输出和晶体管输出两种型号），
   一个主板最多可以与五个扩展板通信构成120点(72点输入，48点输出)的大系统；　　
○ 程序寄存器达6000步。　　
○ 内部继电器总计有1536点，带有特殊功能继电器和保持用继电器；
○ 定时器256点 　　
○ 计数器200点 　　
○ 数据寄存器256点 　　
○ 有系统时钟功能；　　
○ 编程语言采用梯形图； 　　　　
○ 采用循环扫描工作方式 　　
○ 容易安装使用便利的固定孔安装,一体化紧凑型设计外形尺寸为:
   主板：  长×宽×高为: 190mm×85mm×28mm；
   扩展板：长×宽×高为: 90mm×85mm×28mm；
○ 采用了外置的看门狗电路及输入输出全光电隔离及严格的高频滤除特性，使系统稳定可靠工作。
○ 可以在线监控，方便调试程序和故障诊断；
○ JMDM-PLC120 可编程控制器是最多可构成120路数字量输入输出的中小型可编程控制器（PLC）,是一种性价比高的PLC。
它是为了满足市场对120路以下低价格、高性能PLC的需求而设计的。可灵活运用在各种工业自动控制场合,如冶金、化工、塑料、轻纺、食品、包装等行业中的生产机械、工业流水线的工业控制设备中。它可直接用三菱梯形图软件编程,方便了客户使用。

    8-20点、120点PLC该产品功能非常稳定，抗干扰力极强，适合各种环境恶劣的工业场合：
 1）防雷击； 2）抗15KV静电冲击； 3）在变频器工作的200KW电磁辐射场合可以正常工作； 4）在250A放电的引弧焊接场合都可以 正常稳定工作！

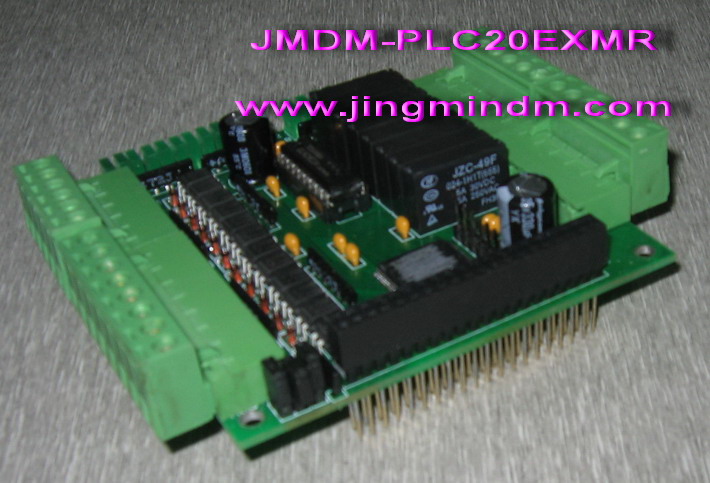

20点PLC继电器输出扩展板   JMDM-PLC20EXMR  图片如下:

20点PLC继电器输出主板     JMDM-PLCMBMR    图片如下:

60点PLC继电器输出控制板   JMDM-PLC60MR    图片如下:

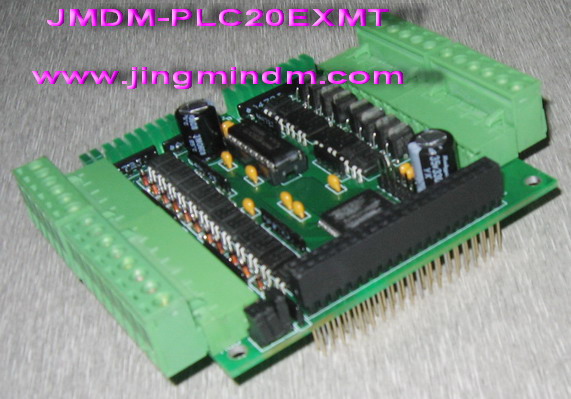

20点PLC晶体管输出扩展板   JMDM-PLC20EXMT  图片如下:

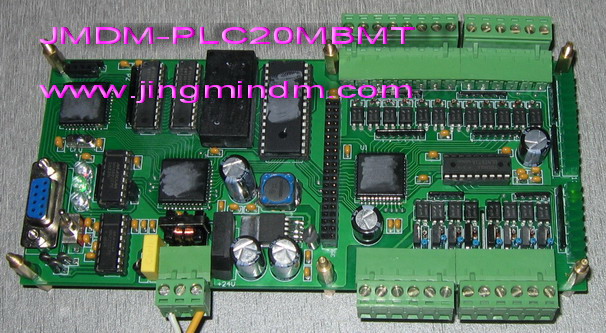

20点PLC晶体管输出主板     JMDM-PLC20MBMT  图片如下:

60点PLC晶体管输出控制板   JMDM-PLC60MT    图片如下:

100点继电器输出控制板     JMDM-PLC100MR   图片如下:
