简介

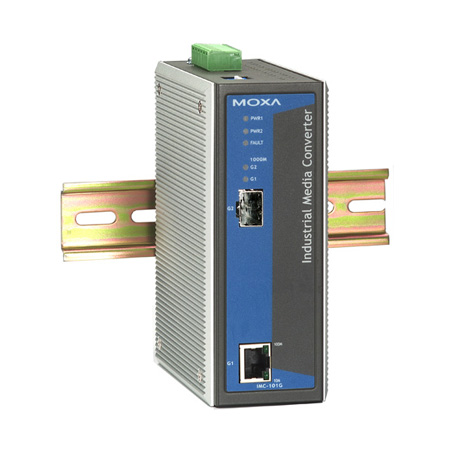

MOXA 工业级光电转换器 IMC -101G ，特别适用于严苛的工业环境，可在 10/100/1000BaseT(X) 和 1000BaseSX/LX/LHX/ZX 之间进行转换，能提供系统信赖且稳定性的运作。 IMC -101G 可靠完善的工业设计，让工业自动化应用持续顺畅，同时备有 relay 输出警告功能以防止各种损害及损失。

IMC -101G 特别适用于严苛的工业环境，如危险场所 class 1, division 2 or zone 2 ( 认证中 ) 及必需遵守 FCC 、 TüV 、 UL 及 CE 等标准的作业环境。除了支持 0 到 60°C 的操作温度外，亦适用于 -40 到 75°C 的宽温操作。再者， IMC -101G 产品通过 100% 烧机测试，更加确保其适用于工业自动化控制环境。

Link Fault Pass-Through
IMC -101G 的 "Link Fault Pass-Through" 功能解决了使用传统光纤媒体转换器时所遇到的问题：当联机的其中一端中断，另一端仍然继续传输封包，然后等待已经断线的那一端传送信息。而 IMC -101G 则是当发现其中一端已经断线后，会强迫另一端也中断联机，让应用软件能够适时地作出响应。

冗余电源输入
IMC -101G 提供两组直流电源输入，当其中一组电源输入故障时，另一组电源输入即会自动备援 IMC -101G 的电源需求

端口中断和电源故障时，继电器输出报警
电源中断或通讯端口连结有中断情形时， IMC -101G 会以透过 Relay 输出方式警告现场技术人员，让其能够采取适当的紧急作业程序。

特点

高性能网络交换技术

    * 10/100/1000BaseT(X) 自适应, 支持MDI/MDI-X 自动侦测
    * 支持1000BaseSX/LX/LHX/ZX SFP 模块

工业级设计, 稳定可靠

    * Link Fault Pass-Through (LFP)
    * 系统掉电, 网络断线可通过继电器输出报警
    * 冗余电源输入

工业级坚固设计

    * 提供标准型号 (0 ~ 60°C ) 和宽温型号 (-40 ~ 75°C)
    * IP30 防护等级外壳设计
    * 导轨安装或面板安装
    * 适用于苛刻的工业环境 (Class 1 Div.2/Zone 2)

推荐附件

    * DR 系列24 VDC 导轨电源

技术参数 标准：IEEE802.3，802.3z
接口 RJ45端口：10/100/1000BaseT(X)
光口：可选1000BaseSX/LX/LHX/ZX（LC接口）
LED指示灯：PWR1，PWR2，FAULT，10/100M（TP），
1000M（TP和光口）
DIP开关：端口断线报警，Link Fault Pass Through，Fiber
AN/Force
报警触点：一路继电器输出，负载能力1A@24VDC
光纤 距离：
多模：
1000BaseSX： 0 ~ 500 m，850 nm (50/125 μm，400 MHz*km)
0 ~ 275 m，850 nm (62.5/125 μm，200 MHz*km)
1000BaseLX： 0 ~ 1100 m，1310 nm (50/125 μm，800 MHz*km)
0 ~ 550 m，1310 nm (62.5/125 μm，500 MHz*km)
单模：
1000BaseLX： 0 ~ 10 km，1310 nm (9/125 μm，3.5 PS/(nm*km))
1000BaseLHX： 0 ~ 40 km，1310 nm (9/125 μm，3.5 PS/(nm*km))
1000BaseZX： 0 ~ 80 km，1550 nm (9/125 μm，19 PS/(nm*km))
电源 输入电压：24 VDC (12 ~ 45 VDC)，冗余输入
输入电流（@24V）：0.2A
连接方式：可插拨的接线端子
过载电流保护：1.1A
反接保护：提供
机械特性 外壳：IP30防护等级，金属外壳
尺寸（W×H×D）：53.6×135×105 mm
重量：630g
安装方式：导轨或面板安装
环境 操作温度：0 ~ 60 ℃（32 ~ 140 °F）
-40 ~ 75 ℃（-40 ~ 167 °F）宽温型号
存储温度：-40 ~ 85 ℃（-40 ~ 185 °F）
现对湿度：5 ~ 95%（无凝露）
安规认证 安全：UL508（认证中）
危险区域：UL/cUL Class1，Division 2，Groups A，B，C和
D，ATEX Class1，Zone 2，EEx nC IIC（认证中）
海事：GL，DNV（认证中）
EMI：FCC Part 15，CISPR (EN55022) Class A
EMS： EN61000-4-2 (ESD)， 等级3
EN61000-4-3 (RS)， 等级3
EN61000-4-4 (EFT)， 等级3
EN61000-4-5 (Surge)， 等级3
EN61000-4-6 (CS)， 等级3
EN61000-4-8
EN61000-4-11
冲击：IEC60068-2-27
自由落体：IEC60068-2-32
震动：IEC60068-2-6
* 欲知更多信息，请登陆Moxa网站获取最新信息
保修期5年
