简介

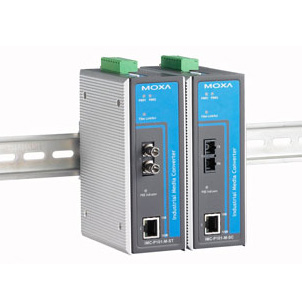

IMC-P101系列光电转换器提供10/10 0Ba s eT( X )和100BaseFX（SC/ST接头）之间的信号转换。该转换器可作为供电设备（PSE），为兼容IEEE 802.3af的用电设备（PD）提供功率高达15.4 W的电源输入，无需额外布线。IMC-P101支持IEEE 802.3/802.3u/802.3x，10/100M自适应，MDI/MDI-X自动侦测，为您的工业以太网应用提供完整解决方案。

特点

• 支持10/100BaseT（X）自适应和MDI/MDI-X自动侦测
• 支持IEEE 802.3af PoE
• 电源故障时，继电器输出报警
• Store-and-Forward或是Cut-through模式
• 支持-40 ~ 75 °C宽温（-T型号）
• 冗余双直流电源输入

• 技术 标准：
  IEEE 802.3 for 10BaseT
  IEEE 802.3u for 100BaseT(X), 100BaseFX
  IEEE 802.3af for Power-over-Ethernet
  接口 RJ45口：10/100BaseT(X)
  光纤口：100BaseFX (SC/ST连接头)
  LED指示灯：PWR1, PWR2, Fiber Link, 10/100M (TP端口),
  PSE指示
  DIP开关：

  报警触点：一路继电器输出，电流负载为1 A@ 24 VDC
  光纤



  机械特性 外壳：金属，IP30等级
  尺寸：144.45 x 110.2 x 51.65 mm (5.69 x 4.34 x 2.03 in)
  重量：
  产品净重：525 g
  包装重量：710 g
  安装方式：导轨、壁挂（可选套件）
  工作环境 操作温度：
  标准型号：0 ~ 60 °C (32 ~ 140 °F)
  宽温型号：-40 ~ 75 °C (-40 ~ 167 °F)
  工作湿度：5 ~ 95% RH
  存储温度：-40~ 85 °C (-40 ~ 185 °F)
  电源需求 输入电压：48 VDC (46 ~ 57 VDC)，冗余电源输入
  电源功耗：430 mA @ 48 VDC (max.)
  连接方式：可插拔的接线端子
  过流保护：1.6 A（信号短接保护）
  反接保护：提供V+/V-反接保护
  安规认证： 安全：UL 508
  EMI：FCC Part 15, CISPR (EN55022) class A
  EMS：
  IEC 61000-4-2 Edition 1.2：2001-04 (Level 4)
  IEC 61000-4-3：2002+A1：2002 (Level 3)
  IEC 61000-4-4：2004 (Level 4)
  IEC 61000-4-5 Edition 1.1：2001-04 (Level 3)
  IEC 61000-4-6 Edition 2.1：2004-11 (Level 3)
  IEC 61000-4-8 Edition 1.1：2001-03 (Level 3)
  IEC 61000-4-11 Second Edition：2004-03
  Freefall：IEC60068-2-32
  Shock：IEC60068-2-27
  Vibration：IEC60068-2-6
  保修
